Удерживая в левой руке лауфциркуль, надфилем (фиг. 48, б ) выводят приспособление из положения покоя; на соответствующих участках производят снятие излишка металла. Эту операцию выполняют без особого усилия, с тем чтобы исключить возможность поломки цапфы.

Операция уравновешивания баланса требует особого внимания часового мастера не только потому, что плохо уравновешенный баланс не обеспечит точного хода часов, но и по другим причинам. В часах после ремонта иногда можно встретить баланс, который был испорчен при выполнении статической балансировки. Иногда применяются такие приемы облегчения утяжеленного участка баланса, которые портят внешний вид и плохо отражаются при последующих исправлениях часов. В целях экономии времени отдельные мастера производят снятие излишка металла путем опиловки обода баланса или опиловки головок винтов. Такое устранение излишка металла портит внешний вид механизма.

Обработку деталей при уравновешивании баланса необходимо производить, стремясь сохранить хороший вид узла. Баланс можно уравновешивать, подкладывая регулировочные шайбы под винты. Удаление излишка металла, как правило, должно производиться только на винтах.

В часах хорошего качества винты баланса изготовляют со сферической нижней стороной головки вместо плоской. Винт с плоской нижней стороной головки при плотном ввинчивании деформирует обод баланса.

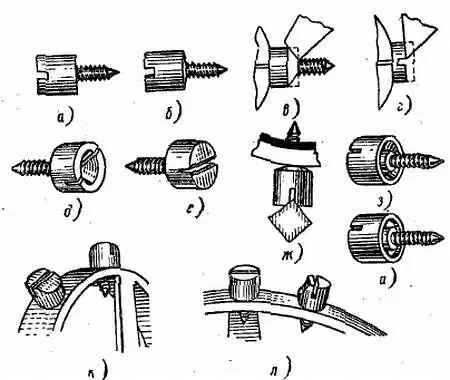

На фиг. 49, а, б показаны винты баланса соответственно с плоским и коническим торцами. Излишки металла снимают разными способами: проточкой головки винта с нижнего торца головки (фиг. 49, в ), с верхнего торца (фиг. 49, г ), высверловкой со стороны шлица (фиг. 49, д ), опиловкой шлица головки винта (фиг. 49, е ). Распиловка шлица показана на фиг. 49, ж . Лучшим способом удаления излишка металла, который, к сожалению, не находит широкого распространения, является фрезерование канавки в головке винта с нижнего торца (фиг. 49, з и и ).

Фиг. 49. Винты баланса и способы облегчения их.

Опиловка головки винта может быть допущена как исключение с условием выполнения этой операции со стороны, не видимой глазу при осмотре механизма (фиг. 49, к ). Опиливать головку впита, как показано на фиг. 49, л , не рекомендуется.

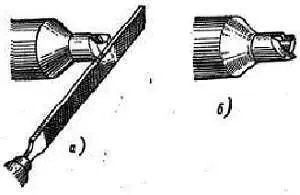

Фреза для снятия металла со стороны его нижнего торца может быть изготовлена часовым мастером. На фиг, 50, а и б показаны соответственно зубья фрезы и прием опиловки их.

Фиг. 50. Фреза для облегчения винтов баланса.

При выполнении операции перевеса баланс не рекомендуется брать пальцами. Тепло рук передается ему и вызывает его расширение, влияющее на выявление неуравновешенности. Поэтому баланс необходимо держать латунным пинцетом.

При правке винтов, чтобы избежать деформации обода, баланс необходимо положить на опору той частью обода, где находится обрабатываемый винт.

Значительно сложнее уравновешивание безвинтовых балансов. Это относится к балансам таких часов, как «Эра», малогабаритных будильников и др.

При уравновешивании безвинтового баланса производится удаление излишка металла на утяжеленных участках путем высверливания несквозных отверстий с нижнего торца обода. При этом необходимо избегать беспорядочной опиловки обода на его торцах.

Спираль.Важным узлом колебательной системы часов является спираль. В часах применяют в основном плоские спирали с концевыми кривыми (фиг. 51, а ) и без них (фиг. 51, б ).

Фиг. 51. Плоская спираль.

Витки равномерно сходятся к центру по спирали. Конец внутреннего витка закрепляют к колодке, надеваемой на ось баланса, а внешний — к колонке, которая установлена и закреплена на мосту баланса.

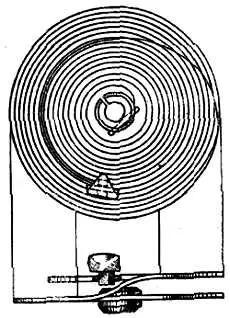

Спираль с внешней концевой кривой (спираль Бреге) показана на фиг. 52. Ее внешний виток имеет особую форму и расположен в плоскости, параллельной плоскости остальных витков. Форма изгиба концевой кривой может быть различной, но она должна удовлетворять определенным условиям.

Фиг. 52. Спираль с внешней концевой кривой.

Колодка спирали имеет разрез, который обеспечивает плотную посадку на ось и в то же время позволяет повернуть ее в нужном направлении. Широкий разрез колодки может нарушить равновесие баланса и отразиться на точности хода.

Неаккуратное обращение со спиралью при ее монтаже может повести к повреждению витков. Для того чтобы колебательная система обеспечивала правильный ход часов, спираль должна точно соответствовать балансу. От калибра часового механизма зависит размер и вес баланса.

В зависимости от размера и веса баланса подбирают спираль с соответствующими параметрами, т. е. к каждому балансу должна быть подобрана спираль определенной упругости, длины и сечения. Промышленностью выпускаются спирали соответственно размеру часового механизма. На упаковке спирали указываются в линиях или миллиметрах размеры, относящиеся к калибру часов, тем самым указывающие назначение спирали. Необходимо помнить, что спираль на заводе индивидуально подгоняется к каждому балансу. В часах одного типа эту подгонку производят за счет изменения длины спирали.

Для нормальной работы колебательной системы важно не только соблюдение параметров спирали, но и правильность ее установки. В процессе чистки и обработки к спирали не разрешается касаться пальцами. Они оставляют след на спирали, который приводит к появлению ржавчины, а это выводит спираль из строя. Ржавчина на спиралях может появляться во время хранения во влажном помещении, а также в упаковке, впитывающей влагу.

В местах крепления внутреннего и внешнего витков спираль должна иметь правильную форму. Внешний виток должен иметь такую форму, чтобы при установке и закреплении колонки в мосту баланса он свободно вошел между штифтами градусника.

При повороте градусника в любую сторону штифты его не должны отгибать спираль, зажимать и касаться ее. Штифты градусника устанавливаются так, чтобы расстояние между ними было примерно равно двойной толщине спирали. Необходимо помнить, что чем меньше расстояние между штифтами градусника, тем легче регулировать ход часов. Большое расстояние между штифтами градусника приводит к изменению амплитуды колебаний баланса, т. е. к изменению показаний часов.
