Центрирование спирали производят как до монтажа опирали на балансе, так и после него.

Центрирование отдельной спирали можно выполнять на станке, устанавливая ее на оправку, зажатую в цанге станка. Медленно вращая шпиндель, производят проверку и исправление биения. Центрирование спирали, или, как называют эту операцию, правка «средней» в сборе с балансом, удобно выполнять на приспособлении (фиг. 60). Верхнюю ножку приспособления отжимают пальцем на ее головку.

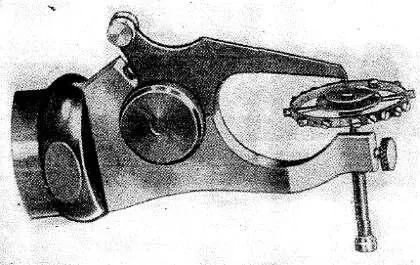

Фиг. 60. Правка средней спирали.

После закрепления спирали в колодке перед правкой «средней» необходимо тщательно выполнять выход первого внутреннего витка из колодки. Спираль не должна касаться колодки.

Между выходом спирали и колодкой должно быть расстояние, равное шагу спирали.

Для установки и закрепления спиральной пружины на колодку, вначале необходимо удалить лишние внутренние витки спирали так, чтобы между первым внутренним витком и колодкой было такое же расстояние, как между двумя последовательными витками.

Внутренний конец спирали выпрямляется на длину, достаточную для заштифтовки его в колодке. Спираль должна выходить из колодки по дуге окружности (фиг. 61, а ). Этот изгиб подготовляют для вставки спирали в отверстие колодки. Закрепление производят латунным штифтом (рис. 61, б).

Для определения длины штифт удерживают пинцетом или тисочками и предварительно вводят в отверстие колодки с концом спирали; далее отмечается (фиг. 61, в ) начало и конец части штифта, находящейся в колодке. Колодку удерживают в руке (фиг. 61, г ).

Штифт запиливают надфилем по отметкам примерно на глубину, равную четверти его диаметра. Это делают для того, чтобы легко можно было отломать лишние части штифта. Далее на той части штифта, которая будет в колодке, запиливают плоскую лыску, чтобы освободить место в отверстии колодки для спирали. При заштифтовке колодку надевают на граненый конический стержень, одна из граней которого входит в разрез колодки (фиг. 61, д ), чтобы она не проворачивалась. Внутренний конец спирали вводят в отверстие колодки одновременно со штифтом. Иногда лыску на штифте приходится делать большую, с тем чтобы спираль легко вошла в колодку.

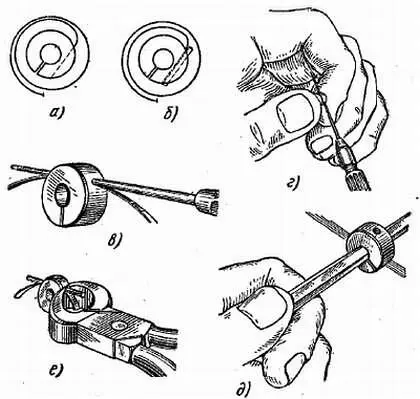

Фиг. 61. Крепление внутреннего конца спирали к колодке.

В часах малых калибров с менее жесткой спиралью штифт может быть круглым, он и так достаточно прочно зажмет спираль. Тонкая спираль легко деформируется и принимает форму штифта, что не всегда имеет место у жестких спиралей карманных и некоторых наручных часов.

При введении внутреннего конца спирали в отверстие колодки необходимо быть очень осторожным, стремиться не деформировать внутренних витков спирали.

Штифт вводится в отверстие той же стороны, с которой вводят спираль. Осторожно вращая штифт, добиваются, чтобы спираль заняла плоскость, перпендикулярную к оси стержня. При правильном выполнении операции после заштифтовки не должно быть необходимости в исправлении плоскости опирали.

Штифт закреплять в колодке рекомендуется не нажимом, а вытаскиванием его за конец, что исключает возможность сгибания последнего.

Отметки на штифте можно не делать, если имеются хорошие кусачки, которыми можно откусить штифт у колодки (рис. 61, е ).

Закрепленная в колодке спираль должна находиться в плоскости, перпендикулярной к колодке. Если спираль вибрировалась без колодки, то после заштифтовки ее на колодку рекомендуется вновь проверить вибрацию.

Внешний конец спирали удобно закреплять в колонку непосредственно на мосту баланса. Штифт предварительно вводят в колонку при установленной опирали (фиг. 62, а ), отмечают его длину, после чего откусывают кусачками необходимую часть и пинцетом (фиг. 62, б ) вводят в колонку (фиг. 62, в ). Закрепление штифта (фиг. 62, г ) производят, применяя специальный пинцет с одной разрезной или укороченной ножкой.

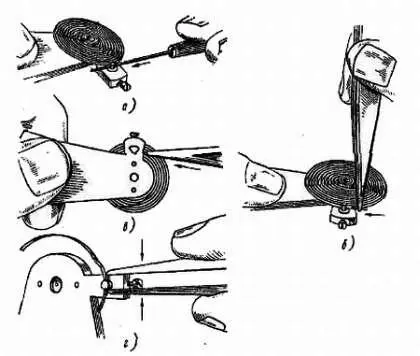

Фиг. 62. Крепление внешнего конца спирали.

Как уже было сказано, внешний виток пружины увеличивается на 1/4—1/8 витка как резерв.

Часовому мастеру необходимо знать, что в часах витки спирали без концевой кривой во время работы баланса развертываются эксцентрично, центр тяжести ее периодически смещается от оси вращения баланса, что является недостатком такой спирали.

Колебания баланса с плоской пружиной не строго изохронны, т. е. период колебания баланса зависит от амплитуды. Спираль с внешней концевой кривой раскручивается концентрично. Необходимо иметь в виду, что спираль с концевой кривой почти на виток больше при одинаковых диаметрах с плоской. Колено концевой кривой, т. е. переход от плоскости спирали к плоскости кривой, при наличии навыка производят одним пинцетом, вводимым вместе со спиралью в нетвердую доску. Чаще колено выполняют двумя пинцетами.

Спираль на расстоянии 2/3 витка от внешнего конца удерживают одним пинцетом, а другим отгибают вверх (фиг. 63, а ). Второй изгиб выполняется на необходимой высоте с таким расчетом, чтобы колено обеспечивало внешнему витку параллельность с остальными витками (фиг. 63, б ).

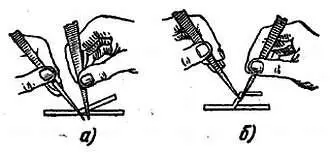

Фиг. 63. Изготовление колена концевой кривой.

Наружную часть витка выгибают, придавая ему определенную форму (фиг. 64).

Фиг. 64. Внешняя концевая кривая часов « Победа».

Спираль в состоянии покоя не должна касаться штифтов градусника, в какую бы сторону их ни перемещали. Проверку правильности формы конца кривой спирали производят установкой градусника в крайние положения. Спираль должна находиться посередине между штифтами. При медленном перемещении градусника из одного крайнего положения в другое между спиралью и штифтами градусника должен сохраняться одинаковый зазор.

Заштифтовку спирали в колонку можно производить отдельно (фиг. 65, а ) с последующей установкой на мост. Заштифтовку можно также производить на мосту баланса (фиг. 65, б ).

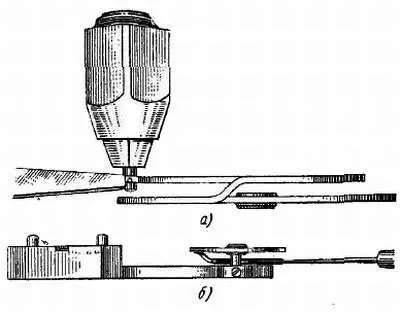

Фиг. 65. Установка спирали.
