После заштифтовки спираль выправляется по плоскости в тисочках или на мосту. Далее спираль устанавливают так, чтобы отверстие колодки совпадало с отверстием в камне моста баланса.

Не следует допускать соприкосновения между смазанными цапфами оси баланса и витками спирали во избежании их последующего слипания.

Градусник. Существенное значение для правильного хода часов имеет градусник. Градусник позволяет осуществлять в определенных пределах изменение периода, колебания баланса, т. е. регулировать суточный ход часов.

Регулировочная способность градусника ограничивается пределами порядка ± 3,5 мин. в сутки.

В целях обеспечения регулировочной способности градусника длину спиральной пружины баланса определяют для среднего его положения по шкале, нанесенной на верхней плоскости моста баланса.

Градусник закрепляют на мосту баланса накладкой, в которую запрессован накладной камень опоры оси баланса.

Существует несколько способов закрепления градусников на мосту баланса. Наибольшее распространение получил способ закрепления градусника накладкой с конической боковой стороной (фиг. 66, а ).

Градусник с микрометрическим винтом (фиг. 66, б ) применяется в часах повышенной точности. В отдельных типах часов применяются градусники с роликовой подачей спирали (фиг. 66, в ).

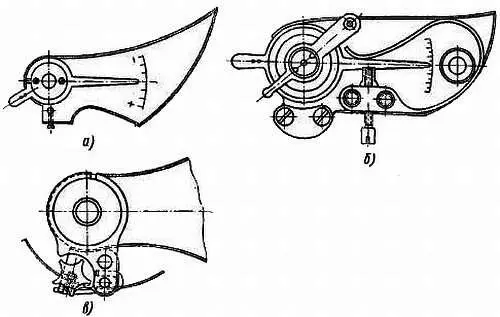

Фиг. 66. Типы градусников.

В градусниках, работающих с плоской спиралью, расстояние между штифтами не должно превышать двойной толщины спирали, а в градусниках, работающих со спиралью, имеющей концевую кривую, это расстояние должно быть еще меньше, однако штифты не должны зажимать спираль.

Штифты устанавливают параллельно один другому и перпендикулярно к плоскости градусника (фиг. 67, а ); они должны быть чисто полированными, без следов масла во избежание прилипания спирали. По длине штифты должны соответствовать спирали (фиг. 67, а ), но не должны касаться ее или баланса и не должны быть короткими. Не рекомендуется производить подгибку штифтов, как показано на фиг. 67, б .

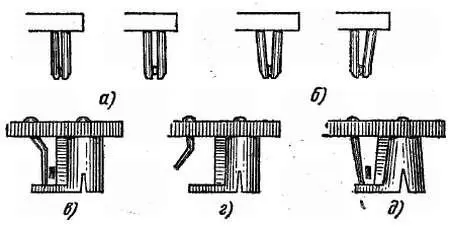

Фиг. 67. Штифты градусника.

При плоской спирали штифты снабжаются замком (фиг. 67, в ) в целях предохранения внешнего витка от захлестывания. Если требуется изменить расстояние между штифтами или штифтом и замком, то это делают в соответствии с фиг. 67, г . Штифты с замком не должны располагаться, как показано на фиг. 67, д . При длительной эксплуатации часов крупных калибров штифты в процессе работы в зоне нахождения спирали могут иметь износ (фиг. 68). Такие штифты подлежат замене.

Фиг. 68. Повреждение штифтов градусника в результате износа.

Штифты, как правило, делают из латуни диаметром 0,1–0,25 мм. Замена штифтов хотя и не сложна сама по себе, однако требует определенной затраты времени. В целях экономии времени, если есть возможность, целесообразнее производить замену градусника целиком.

Рассмотрение гармонических колебательных движений как основы действия регуляторов хода часовых механизмов позволило установить особенности их действия и назначение.

Между колебаниями маятника стенных часов и колебаниями баланса часов малого калибра существует различие. В стенных часах и особенно астрономических, маятник совершает медленные колебания очень малой амплитуды. В карманных и наручных часах, в отдельных типах настольных и настенных часов, имеющих приставные хода, баланс, наоборот, совершает быстрые колебания с большой амплитудой. Конструктивное различие между маятником и балансом не случайно, оно объясняется условиями их работы. Колебания маятника не изохронны. Неизохронность колебаний маятников ослабляют, уменьшая их амплитуду настолько, чтобы не нарушить нормальную работу спуска.

При конструировании часовых механизмов с маятниками выбирают число колебаний маятника в час небольшим, чтобы уменьшить влияние двух противодействующих движению факторов — трения в подвесе и сопротивления воздуха. При малых амплитудах колебаний маятника эти факторы играют меньшую роль.

В переносных часах (наручных, карманных и др.) наблюдаются иные условия работы регулятора хода. Колебательная система баланс-спираль, применяемая в них как регулятор хода (теоретически при свободных колебаниях), совершает изохронные колебания, поэтому величина амплитуды колебания баланса не влияет на период колебания.

Необходимо иметь в виду, что в часах с балансом, как с маятником, трение и сопротивление воздуха также оказывают вредное влияние. Настенные маятниковые часы работают в стационарных условиях. Часы с балансовым регулятором являются переносными.

Постоянное перемещение наручных и карманных часов создает условия к резким толчкам, действующим на механизм и, следовательно, на регулятор хода.

Резкие толчки, сообщаемые механизму извне, нарушают правильное функционирование баланса и, следовательно, создают предпосылки к искажению их хода. Толчок, поступивший извне, увеличивает или уменьшает угловую скорость движения системы баланс-спираль.

Современные карманные и наручные часы имеют число колебаний баланса в пределах 18000, 19000, 19800, 21300, 21600, 22600 в час и т. д.

Отечественная часовая промышленность выпускает наручные и карманные часы преимущественно с количеством колебаний баланса, равным 18000 в час.

Применение в часах балансов с большим числом колебаний, чем 18000 в час, вызывается стремлением исключить возможность остановки часов вследствие противодействующего толчка вблизи от мертвой точки.

Часы с большим числом колебаний баланса легче поддаются регулировке.

Баланс при большом числе колебаний совершает движение с большей скоростью. Баланс при больших скоростях колебания менее чувствителен к толчкам. Проходя через положение равновесия, быстро движущийся баланс имеет большую кинетическую энергию.

Увеличение числа колебаний баланса имеет и свои недостатки. Большая угловая скорость баланса увеличивает трение, которое для трущихся поверхностей, покрытых смазкой, зависит от скорости. На быстро движущийся баланс также сильно влияет сопротивление воздуха. Таким образом, несмотря на значительную кинетическую энергию, торможение баланса может быть большим.

В часах с большим количеством колебаний баланса возникает потребность в значительной движущей силе, так как энергия, теряющаяся при каждом колебании баланса, довольно значительна. Количество передаваемых импульсов в данный отрезок времени значительно возрастает. В таких часах требуется более сильная пружина хода, увеличивающая износ всей системы зубчатых передач, что заметно сказывается на стабильности регулировки часов.
