Флюсы могут быть различными в зависимости от припоя и материала соединяемых деталей. Они предохраняют очищенные поверхности деталей от окисления на воздухе в процессе пайки, облегчают распространение припоя на поверхности металла, обезжиривают место пайки. В виде флюсов применяются травленая соляная кислота (травление производят чистым цинком), бура, борная кислота, канифоль, растворенная в спирте, и некоторые другие вещества. Места пайки по окончании должны быть тщательно промыты водой и очищены.

Процесс пайки может выполняться с применением паяльников или паяльных трубок.

В переносных приборах времени и, в частности, в наручных и карманных часах применяют спусковой регулятор, представляющий собой колебательную систему в виде баланса со спиралью. На ось баланса устанавливается двойной ролик с эллипсом, через который система получает необходимый импульс для поддержания незатухающих колебаний. Более подробно о назначении двойного ролика будет сказано в разделе о спусках.

Точность показаний часового механизма определяется состоянием системы баланс — спираль и условиями ее работы. Точный отсчет времени часовым механизмом возможен только в том случае, когда баланс совершает в единицу времени строго установленное количество колебаний. Увеличение количества колебаний баланса в единицу времени приводит к отсчету времени механизмом с опережением, уменьшение количества колебаний баланса — к отсчету с отставанием.

Система баланс — спираль наручных и карманных часов повреждается наиболее часто. В зависимости от размера часового механизма детали, образующие эту систему, могут иметь различную величину.

Размер механизма или, как его называют, калибр определяется в миллиметрах по диаметру его посадочного места; если механизм некруглый, то по размеру его наименьшей стороны. В Швейцарии и некоторых других странах определение калибра механизма производится в линиях. Линия — единица длины равная 2,256 мм.

Колебательная система состоит из трех узлов: баланса, спирали и двойного ролика.

Баланс. В современных часах применяют балансы самых различных конструкций. Среди них можно отметить два основных типа: с монометаллическим ободом (фиг. 41, а ) и с биметаллическим (фиг. 41, б ). Обод последнего баланса изготовляют из двух металлов; внешний слой латунный, внутренний — стальной. Оба слоя соединены между собой сваркой или пайкой. Обод 1 биметаллического баланса обычно разрезан в двух местах у перекладины. Такой баланс служит для компенсации влияний изменения температуры на ход часов. Известно, что с изменением температуры размеры металлических деталей также изменяются и, кроме того, меняются их свойства, в частности, изменяется упругость спирали. Все это приводит к тому, что хорошо выверенные часы при одной какой-то температуре при другой начинают спешить или отставать.

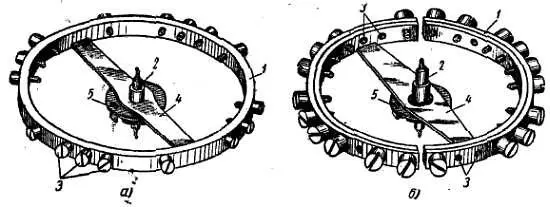

Фиг. 41. Виды балансов.

Разрезной биметаллический баланс компенсирует эту ошибку хода. Если при понижении температуры часы начинают спешить, то дуги баланса, приближаясь к его оси 2 , как бы уменьшают размер обода баланса и таким образом восстанавливают правильный ход. Для того чтобы можно было регулировать компенсационную способность баланса, на его ободе расположены резьбовые отверстия, куда ввинчивают регулировочные винты. Переставляя винты ближе к разрезу, получаем большую компенсацию, и наоборот.

Кроме винтов 3 (фиг. 41, а ) для компенсации баланса на температуру в обод биметаллического баланса у перекладины завинчивают винты для регулировки периода. Если часы спешат, оба винта ввинчивают на одинаковое количество оборотов, и наоборот. Регулировочные винты не рекомендуется переставлять или облегчать.

В монометаллическом балансе винты служат для уравновешивания его и для регулировки периода.

Обод баланса, как моно- так и биметаллического имеет перекладину 4 , которой он запрессовывается на ось. На ось баланса устанавливается узел спирали и двойной ролик 5 с импульсным камнем.

На фиг. 42 показано расположение отдельных узлов колебательной системы на оси.

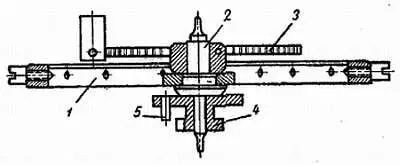

Фиг. 42. Расположение отдельных узлов на оси баланса.

На уступе оси 2 тугой посадкой с последующей расклепкой закрепляется баланс 1 . Над перекладиной баланса устанавливается колодка с закрепленной в ней спиралью 3 . На нижний уступ оси баланса напрессовывается двойной ролик 4 с импульсным камнем 5 .

В различных типах часов оси баланса могут иметь различную форму, основные виды которых рассмотрены ниже.

На заводах изготовленные оси баланса подвергают термической обработке — закалке и отпуску. Диаметр цапфы оси для уменьшения трения в опорах делают возможно меньшим, как только позволяют условия прочности.

В часовом механизме ось баланса своими цапфами устанавливают преимущественно в камневые опоры. Подвергаясь различного рода толчкам и ударам, часовой механизм может получить повреждения, одним из которых часто бывает поломка цапф оси баланса.

При падении часов такая поломка почти неизбежна.

Резкий удар и особенно падение часов вызывает поломку одной, а то и обеих цапф оси баланса.

Если наручные или карманные часы работают только в горизонтальном положении (нижняя крышка или циферблат вверху), то чаще всего это значит, что одна из цапф оси баланса сломана.

Если часовой механизм, имея заведенную пружину хода, положен на плоскость стороной с целой цапфой оси баланса, последний будет работать, и наоборот.

Но может встретиться случай, когда баланс не работает ни в одном из положений, несмотря на то, что обе цапфы целы. Такой случай может возникнуть при повреждении и выкрашивании камня, в котором находится цапфа оси баланса.

Могут иметь место случаи, когда поломка цапфы происходит не у основания оси, а отламывается самый ее кончик; вместе с этим ритм работы баланса нарушается. Эти явления при соответствующем навыке устанавливаются прикладыванием механизма к уху с поворотом последнего циферблатом вверх и вниз.

Замена оси баланса — одна из ответственных операций, выполняемых при ремонте часов.

Прежде чем приступить к замене оси, мастер должен проверить общее состояние баланса. Эта проверка производится с целью выявления плоскостного и особенно диаметрального биения обода баланса. Если окажется, что баланс поврежденной оси имеет диаметральное биение, то возникнет необходимость расточки отверстия в перекладине баланса после снятия его с оси.
