Владимир Котельников - Самолеты Франции Часть 1

Сконструированный под руководством Анри Деплана из бюро концерна SNCASO на заводе в Курбевуа, МВЛ 74 мог посостязаться с любым самолетом подобного назначения, когда его приняли на вооружение. Эта машина вела свою родословную от МВЛ 70 – многоцелевого двух-трехместного самолета, к работе над которым приступили в конце 1936 г. Первый опытный самолет МВ.170АВ2 A3 (двухместный штурмовик – трехместный самолет взаимодействия с армией) впервые взлетел в Виллакублэ 15 февраля 1938 г.

По своей концепции МВЛ70 очень походил на немецкий Юнкере Ju88. Двухмоторный свободнонесущий моноплан с нижним расположением крыла имел очень чистые аэродинамические формы. Весь экипаж был сгруппирован в непосредственной близости друг от друга в носовой части фюзеляжа. Бомбоотсек имел небольшие размеры. Фонарь кабины был коротким и высоким. Небольшая гондола, располагавшаяся по оси как раз под кабиной, предназначалась для размещения фотоаппарата или стреляющего назад 7,5-мм пулемета. Крыло имело характерную для фирмы "Блок" конструкцию с двумя лонжеронами, соединяющими их наклонными нервюрами, отъемным носком и законцовками. Крыло делилось на три части – центроплан и две консоли. Центроплан изготовлялся интегрально с фюзеляжем и вмещал все топливо. Фюзеляж являлся монококом овального сечения с несущей обшивкой из легкого сплава "ведаль". Шасси убиралось гидроприводом. Основные стойки были двойными. Посредством наклонных подкосов они убирались назад в мотогондолы. На самолете стояли два 14-цилиндровых звездообразных мотора Гном-Рон 14N6/7, развивавших по 950 л.с. на высоте 3710 м и 970 л.с. на 4575 м. Вооружение состояло из одной неподвижной стрелявшей вперед 20-мм пушки "Испано-Сюиза", смонтированной в носу фюзеляжа со сдвигом на левый борт, двух пулеметов MAC 1934 калибра 7,5 мм в крыльях и двух таких же пулеметов на подвижных установках – один стрелял назад из задней части фонаря кабины, а второй – из под- фюзеляжной гондолы.

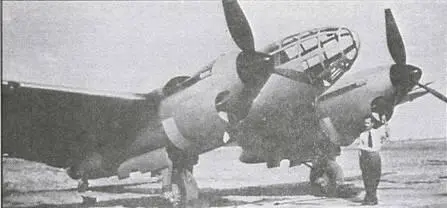

Опытный Блок MB. 170

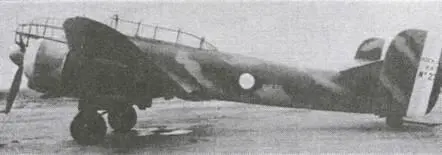

Блок 174 A3 №27 – 21-й серийный самолет

Первый опытный образец повредили при неудачной посадке в Виллакублэ 17 марта 1938 г., однако вскоре программу испытаний продолжили на втором, значительно модифицированном самолете. МВ.170ВЗ №02 (ВЗ -"трехместный бомбардировщик") тоже был построен в Курбевуа. Этот самолет предназначался на роль специализированного скоростного бомбардировщика. Создававшую большое сопротивление подфюзеляжную гондолу, которая требовалась в основном для размещения фотоаппарата (для варианта A3 – самолета взаимодействия с армией), убрали. Нижнюю часть носа фюзеляжа остеклили. Длину фонаря кабины существенно увеличили, так что он начал напоминать оранжерею. Увеличили площадь килевых шайб.

К моменту, когда МВ.170ВЗ № 02 вышел на испытания, часть требований штаба ВВС претерпела существенные изменения. В ответ конструкторское бюро SNCASO разработало ряд модификаций базовой конструкции. Они имели экипаж из двух или трех человек и различные мотоустановки. Большинство из этих самолетов являлось тяжелыми истребителями, такими как MB.171, MB.172 и MB.173. Однако, они не ушли дальше проектов.

Наивысший интерес у командования ВВС вызвала модификация МВЛ 74. Она предназначалась в основном для разведки и маркировки целей, но могла и ограниченно использоваться в роли бомбардировщика.

Окончательную сборку опытного образца нового самолета, МВЛ 74 № 01, осуществили в Виллакублэ. Там же машина совершила свой первый полет 5 января 1939 г. Крыло, шасси, хвостовое оперение и общая компоновка мало изменились по сравнению с МВ.170ВЗ №02. Зато фюзеляж МВЛ74 сильно переработали. Увеличенный по высоте фонарь кабины сдвинули назад и весь нос остеклили. На машине смонтировали два двигателя Гном-Рон 14N20/21 по 1030 л.с.

МВЛ 74 № 01 с самого начала продемонстрировал превосходную управляемость и отличные летные данные. Потребовалась только небольшая доработка подвески триммеров. 1 февраля 1939 г. министерство авиации разместило у SNCASO заказ на 50 МВ.174АЗ. Чуть раньше подписали контракт на установочную серию из шести самолетов. К производству МВЛ74 подключили несколько заводов-субподрядчиков. Консоли крыла изготовлялись на предприятии SNCAO в Нанте, центроплан на заводе SNCAO в Бордо, задние части фюзеляжа делала "Энтерпризе ин- дустриель Шарентези" в Отре, хвостовое оперение – SNCASO в Рошфор – сюр-Мер. Окончательную сборку осуществлял завод SNCASO в Бордо.

Установочная серия, также как и опытные образцы, собиралась в Виллакублэ, где самолеты и испытывались. Входившие в эту серию МВЛ 74 A3 отличались от предшествовавших опытных моторами Гном-Рон 14N48/49 с реактивными выхлопными патрубками фирмы "Бронзавиа", увеличивающими тягу. Патрубки повышали максимальную скорость полета примерно на 20 км/ч. Неудовлетворительное охлаждение двигателей, выявленное на МВЛ 74 № 01, привело к введению коков винтов меньшего диаметра.

Первый серийный самолет, МВ.174АЗ №7, был собран в Бордо. Его облетали 5 ноября 1939 г. К началу февраля 40- го французские ВВС приняли 20 машин, но ни одна из них не попала в строевую часть. Наоборот, в феврале все эти самолеты вернули в Бордо для переделки вооружения. В декабре предыдущего года испытывался MB. 174 с тремя пулеметами MAC 1934 М39 с ленточным питанием, закрепленными под разными углами на качающейся установке под фюзеляжем. Все они стреляли вниз- назад, отпугивая подбирающиеся с этого ракурса истребители. Успех этих экспериментов в сочетании с рапортами с фронта об результатах боевого применения самолетов Потэ Р.637 привели к решению сделать дополнительное вооружение стандартным. Одновременно одиночный 7,5-мм пулемет на подвижной установке в задней кабине заменили спареным того же калибра. Внедрили также некоторую бронезащиту для экипажа.

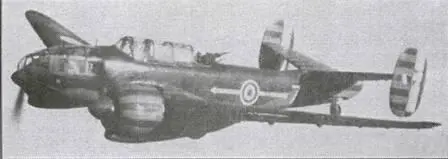

Блок 174 A3 из состава GR II/33 "вишистских" ВВС

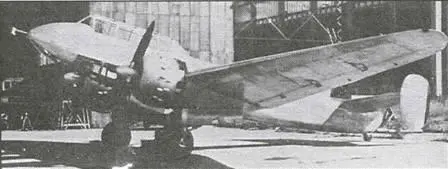

Блок 174Z

В тоже время несомненные достоинства конструкции навели штаб ВВС на мысль сформировать требования к варианту бомбардировщика на базе МВЛ 74. Такой самолет был собран. Вскоре бомбардировщик в двух модификациях, МВЛ 75 и МВЛ 76, начал постепенно вытеснять своего предшественника со сборочных линий. Предназначенный в первую очередь для разведки, МВЛ 74 обладал очень маленьким бомбоотсеком. В него входили всего восемь бомб по 50 кг. С сентября 1939 г. приоритет отдали бомбардировщикам. На разведывательную модификацию заказов больше не поступало. 50-й и последний серийный самолет покинул заводской цех в Бордо в мае 1940 г.
