Артиллерийское Управление РККА - Руководство службы 7,62-мм станковый пулемет обр. 1939 г.

Рис. 11. Затвор.

1 — остов затвора, 2 — боевой упор, 3 — ударник, 4 — боек, 5 — пружина бойка, 6 — ось бойка, 7 — задержка патрона, 8 — пружина задержки патрона, 9 — ось задержки патрона, 10 — фиксатор, 11 — ось фиксатора, 12 — извлекатели патронов, 13 — горизонтальная площадка, 14 — глубокий паз, 15 — овальные вырезы, 16 — прямоугольный выступ, 17 — фигурные приливы, 18 — полочки, 19 — полукруглая выточка, 20 — фигурный выступ, 21 — окно, 22 — отверстие для оси бойка, 23 — отверстие для оси задержки патрона, 24 — прорезь для фиксатора, 25 — отверстие для оси фиксатора, 26 — выступ с желобком, 27 — гнездо для задержки патрона, 28 — сквозной канал для бойка, 29 — полукруглый выступ, 30 — уступ для упора в верхнюю грань сквозного окна, 31 — уступ для направления ударника, 32 — выступ для сцепления с фигурным вырезом затворной рамы, 33 — головка ударника, 34 — цилиндрическая часть ударника, 35 — прямоугольная часть ударника, 36 — прямоугольный паз, 37 — буртики бойка, 38 — головка бойка, 39 — скошенная головная часть, 40 — вырез для оси 9, 41 — зуб фиксатора, 42 — отверстие для оси 11, 43 — головка оси фиксатора, 44 — срез извлекателя патронов, 45 — паз для упора извлекателя и захвата закраины патрона, 46 — задний утолщенный конец извлекателя.

Рис. 12. Возвратный механизм.

1 — трубка возвратной пружины, 2 — дно трубки, 3 — гнеток пружины, 4 — возвратная пружина, 5 — винт-упор возвратной пружины, 6 — прорезь трубки, 7 — насечка, 8 — винтовая нарезка в трубке, 9 — головка гнетка, 10 — цилиндрическое гнездо, 11 — головка винта-упора, 12 — винтовая нарезка.

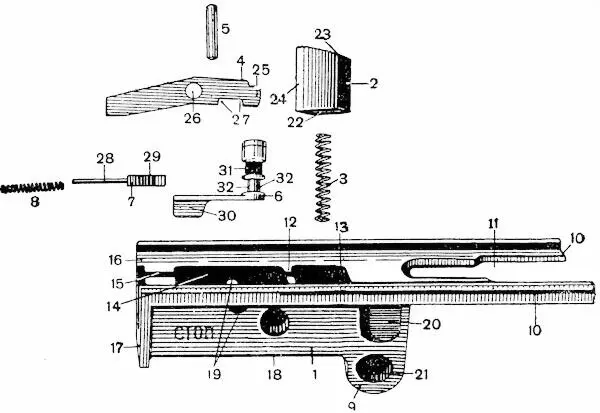

Рис. 13. Спусковой и предохранительный механизмы.

1 — спусковая коробка, 2 — шептало, 3 — пружина шептала, 4 — рычаг шептала, 5 — ось рычага шептала, 6 — предохранитель, 7 — гнеток предохранителя, 8 — пружина гнетка предохранителя, 9 — овальный прилив, 10 — полозья, 11 — вырез для выхода стреляной гильзы, 12 — перемычка с прорезью для рычага шептала, 13 — гнездо для шептала, 14 — гнездо для фигурной части предохранителя и гнетка предохранителя с пружиной, 15 — прорезь для рычага шептала, 16 — плечи задней стенки, 17 — отверстие для прохода цилиндрической части гнетка, 18 — отверстие для предохранителя, 19 — отверстие для оси рычага шептала, 20 — овальные гнезда для облегчения, 21 — отверстие для заднего засова станка, 22 — отверстие для пружины шептала, 23 — скошенная плоскость шептала, 24 — гнездо для носика рычага шептала, 25 — носик рычага шептала, 26 — отверстие для оси рычага, 27 — вырез для среза предохранителя, 28 — стержень гнетка предохранителя, 29 — вырез, 30 — флажок предохранителя, 31 — вырез на стержне предохранителя, 32 — разрезы для упора гнетка предохранителя.

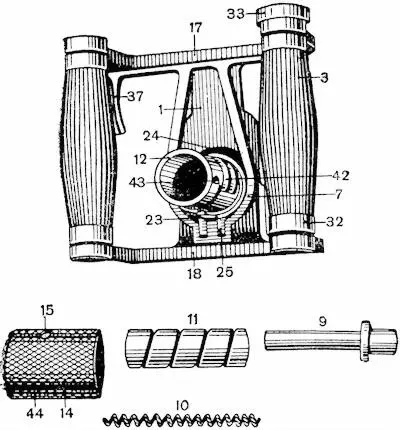

Рис. 14. Затыльник в разобранном виде (вид сзади).

1 — собственно затыльник, 3 — деревянная рукоятка, 7 — спусковой рычаг, 9 — буфер рамы, 10 — малая пружина буфера, 11 — большая пружина буфера, 12 — направляющая трубка буфера, 14 — упор пружины буфера, 15 — винт упора 14, 17 — верхняя скоба, 18 — нижняя скоба, 23 — расширенная выступающая часть, 24 — отверстие для шпильки, 25 — два прилива с отверстием для оси 8, 32 — крепежное кольцо рукоятки, 33 — шляпка предохранителя, 37 — спусковой крючок, 42 — секторные выступы, 43 — фигурный вырез для хвоста винта 15, 44 — насечка.

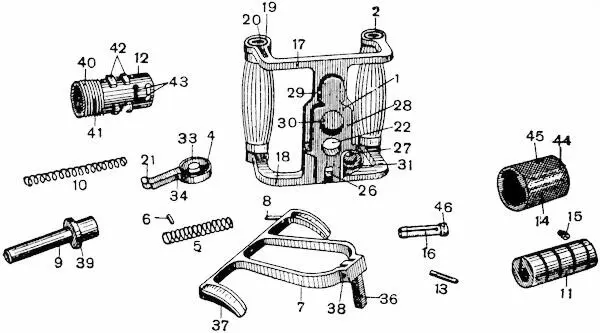

Рис. 15. Затыльник в разобранном виде (вид спереди).

1 — собственно затыльник, 2 — сердечник для деревянной рукоятки, 4 — предохранитель, 5 пружина предохранителя, 6 — ось предохранителя, 7 — спусковой рычаг, 8 — ось спускового рычага, 9 — буфер рамы, 10 — малая пружина буфера, 11 — большая пружина буфера, 12 — направляющая трубка буфера, 13 — шпилька трубки буфера, 14 — упор пружины буфера, 15 — винт упора 14, 16 — разрезная чека затыльника, 17 — верхняя скоба, 18 — нижняя скоба, 19 — отверстие для сердечника, 20 — паз с отверстием в скобе, 21 — пятка пальца предохранителя, 22 — отверстие для буфера рамы, 26 — отверстие для пальца спускового рычага, 27 — отверстие, 28 — выступ для соединения со ствольной коробкой, 29 — отверстие для чеки затыльника, 30 — гнездо для головки ударника, 31 — гнездо для трубки возвратной пружины, 33 — шляпка предохранителя, 34 — отверстие для оси, 36 — палец спускового рычага 7, 37 — спусковой крючок, 38 — отверстие для оси 8, 39 — буртик, 40 — нарезка для ввинчивания в затыльник, 41 — выточка для шпильки 13, 42 — секторные выступы, 43 — фигурный вырез для хвоста винта 15, 44 — насечка, 45 — отверстие для винта 15, 46 — головка чеки затыльника.

Рис. 16. Приемник в разобранном виде.

1 — крышка приемника, 2 — ось крышки приемника, 3 — задержка патронов, 4 — пружина задержки патронов, 5 — ось задержки, 6 — защелка, 7 — пружина защелки, 8 — винт защелки, 9 — гнеток приемника, 10 — пружина гнетка приемника, 11 — отверстие для оси 2, 12 — выточка под гнеток, 13 — отверстия для пальцев задержки патронов, 14 — пальцы задержки патронов, 15 — прилив для остановки патрона, 16 — стойка, 17 — канавки, 18 — вырез для головки защелки, 19 —паз для защелки, 20 — гнездо для винта 8, 22 — прилив для оси 5, 23 — полуовальный вырез для головки оси задержки патронов, 24 — головка оси задержки патронов, 25 — прорезь для пружины, 26 — отверстие для шплинта оси задержки патронов, 27 — головка защелки, 28 — выступы для направления защелки, 29 — отверстие с резьбой для винта, 30 — прорезь для клина рычага-отражателя, 31 — насечка, 32 — головка гнетка.

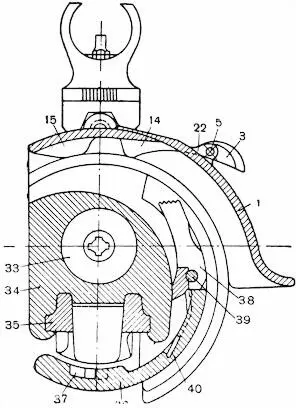

Рис. 17. Вертикальный поперечный разрез приемника.

1 — крышка приемника, 3 — задержка патронов, 5 — ось задержки патронов, 14 — пальцы задержки патронов, 15 — прилив для остановки патронов, 22 — прилив для оси 5 задержки патронов, 33 — ствол, 34 — ствольная коробка, 35 — затворная рама, 36 — основание подавателя, 37 — косой паз подавателя, 38 — пальцы подавателя, 39 — ось пальцев подавателя, 40 — пружина пальцев подавателя.

Рис. 18. Прицельное приспособление.

1 — секторное основание прицела, 2 — пружина секторного основания, 4 — вертлюг секторного основания, 5 — прицельная рамка, 6 — ходовой винт, 7 — маховик ходового винта, 8 — штифт ходового винта, 9 — ось прицельной рамки, 10 — пружина прицельной рамки, 11 — прицельный хомутик, 12 — защелка хомутика, 13 — пружина защелки, 14 — вертикальный целик, 15 — винт вертикального целика, 16 — винт прицела, 17 — гайка винта прицела, 18 — головка винта прицела, 19 — ось головки винта прицела, 20 — гнеток головки винта прицела, 21 — пружина гнетка, 22 — ушко секторного основания, 23 — отверстие для оси 9, 24 — паз для пружины 10, 25 — выступ для ограничения вращения прицельной рамки, 26 — гнезда для пяткообразных отростков, 27 — пяткообразные отростки пружины 10, 28 — окно для облегчения, 29 — отверстие для облегчения, 30 — секторный выступ, 31 — гнездо для вертлюга, 32 — отверстие для оси, 33 —полуовальная прорезь, 34 — пятка прицельной рамки, 35 — отверстие для оси 9, 36 — отверстие для винта, 37 — паз для стойки прицельной рамки, 38 — головка защелки, 39 — паз для ходового винта 6 и правой стойки прицельной рамки, 40 — отверстие для винта 15, 41 — паз для визирования на мушку, 42 — шляпка винта прицела, 43 — нарезка для соединения с гайкой 17, 44 — отверстие для оси 19, 45 — палец гайки винта прицела, 46 — стойчатая планка основания.
