Артиллерийское Управление РККА - Руководство службы 7,62-мм станковый пулемет обр. 1939 г.

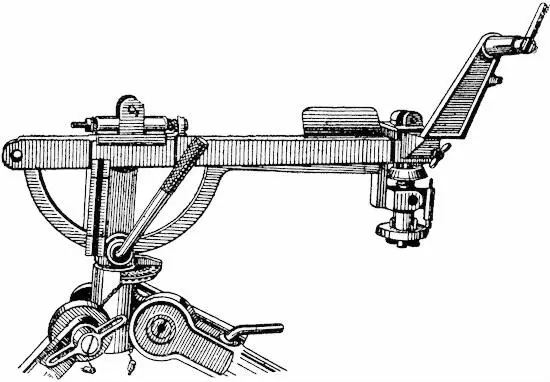

Рис. 28. Постель, основание с сектором, вертлюг и тройник в собранном виде.

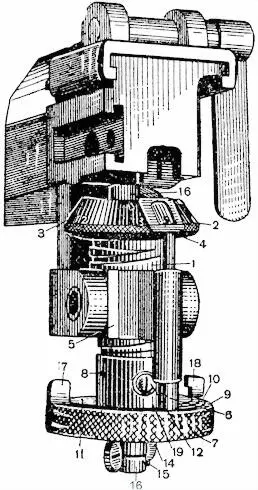

Рис. 29. Механизм тонкой наводки.

1 — наружный под’емный винт, 2 — указатель, 3 — кольцо с делениями, 4 — пружина кольца, 5 — матка под’емного механизма, 6 — остановочный валик, 7 — маховичок тонкой наводки, 8 — шпилька маховичка тонкой наводки, 9 — ограничитель нижний, 10 — ограничитель верхний, 11 — кольцо ограничителей, 12 — винт кольца ограничителей, 13 — гайка зажимного винта, 14 — барашек зажимного винта, 15 — шпилька гайки, 16 — внутренний под’емный винт, 17 — выступающий зуб ограничителя нижнего, 18 — выступающий зуб ограничителя верхнего, 19 — стойки кольца ограничителей.

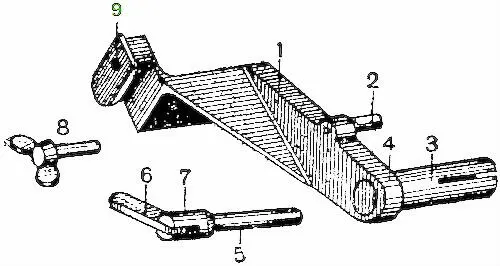

Рис. 30. Кронштейн оптического прицела в разобранном виде.

1 — собственно кронштейн, 2 — упорный штырь кронштейна, 3 — ось для оптического прицела, 4 — шпилька оси, 5 — распорный винт, 6 — рукоятка распорного винта, 7 — шпилька рукоятки 6, 8 — барашек кронштейна, 9 — прилив с отверстием для барашка.

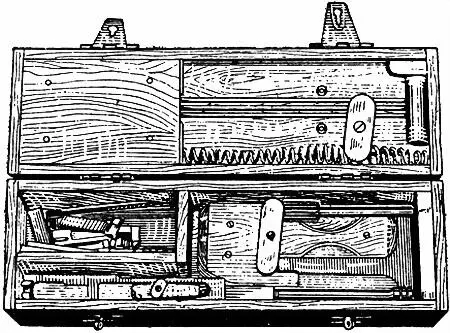

Рис. 31. Укладка запасных деталей и принадлежности в ящик.

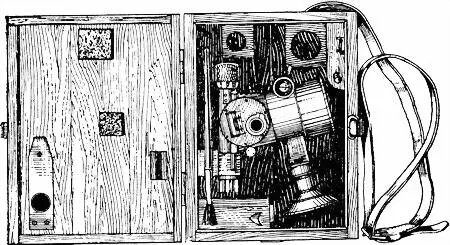

Рис. 32. Укладка оптического прицела в ящик.

При более низких температурах применять для смазки подвижных частей смесь, состоящую из 80 % керосина и 20 % веретенного масла. За пулеметом, смазанным указанной смесью, необходимо тщательно наблюдать, причем при появлении первых признаков ржавления следует производить чистку.
