Артиллерийское Управление РККА - Руководство службы 7,62-мм станковый пулемет обр. 1939 г.

Рис. 19. Принадлежность.

1 — прочистка регулятора, 2 — прочистка направляющей трубки, 3 — прочистка газовой каморы, 4 — прибор для извлечения дулец разорвавшихся гильз, 5 — выколотка, 6 — комбинированный ключ, 7 — ершик, 8 — складной шомпол, 9 — отверстие для воротка, 10 — головка прочистки, 11 — внутренний стержень прибора для извлечения разорвавшихся гильз, 12 — наружный пружинный стержень прибора для извлечения разорвавшихся гильз, 13 — головка прибора для извлечения разорвавшихся гильз, 14 — гнездо для отвертывания замыкателя ствола, 15 — квадратный вырез для отвертывания пламегасителя, 16 — прилив с отверткой, 17 — гнездо для отвертывания мушки, 18 — муфта ершика, 19 — верхний составной цилиндрический стержень, 20 — средний составной цилиндрический стержень, 21 — нижний составной цилиндрический стержень, 22 — пружинное кольцо шомпола.

Рис. 21. Вертикальный разрез пулемета. Подвижные части занимают заднее положение (пулемет заряжен).

1 — затворная рама, 2 — боевой взвод, 3 — ударник, 4 — остов затвора, 5 — боек, 6 — пружина бойка, 7 — рычаг-отражатель, 8 — шток, 10 — спусковой рычаг, 11 — рычаг шептала, 12 — пятка предохранителя, 13 —предохранитель, 14 — ось спускового рычага, 15 — ось рычага шептала, 17 — шептало, 18 — возвратная пружина, 19 — ось рычага-отражателя, 20 — ствол, 22 — патрубок, 23 — задержка патрона, 24 — пружина задержки патрона, 25 — шпилька бойка, 26 — пружина шептала.

Рис. 22. Общий вид станка-треноги слева.

1 — тройник с ногами, 2 — вертлюг, 3 —основание с сектором, 4 — постель с движками, 5 — механизм тонкой наводки, 6 — кронштейн оптического прицела.

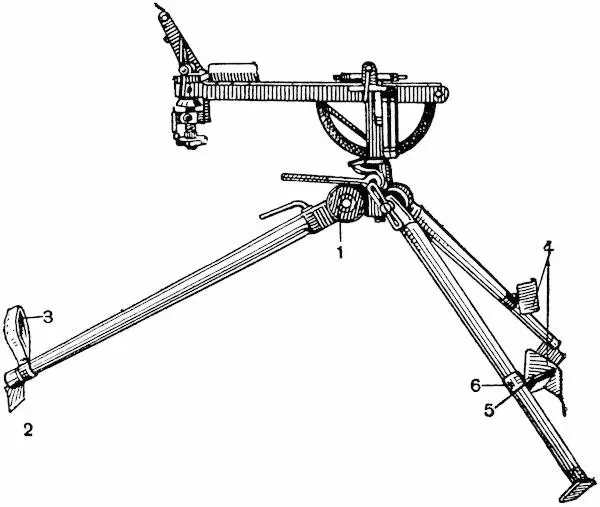

Рис. 23.Общий вид станка-треноги справа.

1 — головка задней ноги, 2 — сошник задней ноги, 3 — ременная петля, 4 — полозок ноги, 5 — стойка полозка, 6 — кольцо полозка.

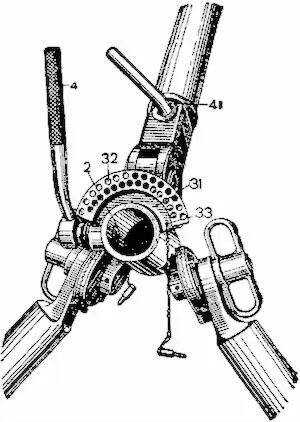

Рис. 24. Тройник станка-треноги (вид сверху).

2 — болт тройника, 4 — рукоятка горизонтальной наводки, 31 — секторный гребень, 32 — отверстия в секторном гребне для ограничителя 5, 33 — отверстие для крепления цепочки ограничителя, 41 — прилив для ограничения вращения рукоятки запора задней ноги.

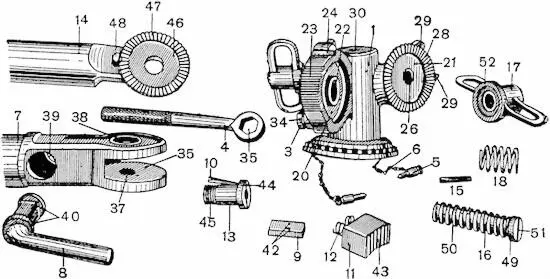

Рис. 25. Тройник станка-треноги в разобранном виде.

1 — тройник, 3 — гайка рукоятки, 4 — рукоятка горизонтальной наводки, 5 — ограничитель горизонтального рассеивания, 6 — цепочка ограничителя, 7 — задняя нога с головкой, 8 — рукоятка запора задней ноги, 9 — опорная планка, 10 — шплинт гайки рукоятки, 11 — запорный клин, 12 — пружина запорного клина, 13 — винт головки задней ноги, 14 — правая боковая нога, 15 — штифт головки ноги, 16 — винт правой ноги, 17 — рукоятка винта боковой ноги, 18 — пружина винта боковой ноги, 20 — прилив для задней ноги, 21 — прилив для боковой ноги, 22 — отверстие для винта 13 головки задней ноги, 23 — зубья для сцепления с запорным клином 11, 24 — уступ для ограничения вращения задней ноги, 26 — отверстие для винта боковой ноги, 28 — зубья для сцепления с зубьями головки боковой ноги, 29 — выступ для ограничения вращения боковой ноги, 30 — отверстие для стяжного болта вертлюга, 34 — выточка для шплинта рукоятки горизонтальной наводки, 35 — шестигранное отверстие для гайки 3, 36 — вилка задней ноги, 37 — навинтованное отверстие проушины вилки, 38 — гладкое отверстие проушины вилки, 39 — отверстие для рукоятки запора, 40 — выступающие пояски рукоятки запорной рамы, 42 — отверстие для шпильки, 43 — зубья для соединения с зубьями прилива тройника, 44 — головка винта 13, 45 — винтовая нарезка для отверстия 37, 46 — головка боковой ноги, 47 — зубья для сцепления с зубьями бокового прилива тройника, 48 — штифт для установки ног в положения для стрельбы лежа и с колена, 49 — головка винта боковой ноги, 50 — ленточная нарезка винта, 51 — шлиц под отвертку, 52 — отверстие рукоятки.

Рис 26. Вертлюг в разобранном виде.

1 — собственно вертлюг, 2 — рукоятка вертикальной наводки, 3 — упорная шайба рукоятки вертикальной наводки, 4 — рукоятка запора щита, 5 — стяжной болт вертлюга, 6 — гайка стяжного болта, 7 — фигурные боковые приливы для крепления в них щита, 8 — выступ для упора в тройник, 9 — отверстие для соединения вертлюга с сектором основания, 10 — отверстие с нарезкой для ввинчивания рукоятки вертикальной наводки, 11 — паз для вдвигания щита, 12 — нарезка для скрепления с вертлюгом, 13 — насечка для удобства пользования.

Рис. 27. Основание с сектором и постель с движками в разобранном виде.

1 — собственно основание с сектором, 2 — трубчатая ось сектора, 3 — кронштейн механизма тонкой наводки, 4 — шпилька кронштейна, 5 — отверстие для соединения с вертлюгом, 6 — трубчатая ось для соединения с постелью, 7 — отверстие для соединения с постелью, 8 — отверстие для соединения с механизмом тонкой наводки, 9 — трубчатая ось для соединения с механизмом тонкой наводки, 10 — пазы для кронштейна механизма тонкой наводки, 11 — отверстие для крепления кронштейна 3 шпилькой 4, 13 — собственно постель, 14 — козырек, 15 — передний крепящий движок, 16 — большая пружина амортизатора, 17 — малая пружина амортизатора, 18 — болт переднего крепящего движка, 19 — шпилька болта 18, 20 — шайба болта 18, 21 — гайка болта 18, 22 — передний засов, 23 — рукоятка переднего засова, 24 — шпилька переднего засова, 25 — задний крепящий движок, 26 — упорный винт заднего крепящего движка, 27 — задний засов, 28 — рукоятка заднего засова, 29 — шпилька заднего засова, 30 — отверстие для соединения с основанием, 31 — прилив с отверстием для болта переднего крепящего движка, 32 — выступы для соединения заднего крепящего движка с постелью, 33 — выступы для соединения переднего крепящего движка с постелью, 34 — отверстие для соединения постели с механизмом тонкой наводки, 35 — прямоугольный вырез для крепления кронштейна оптического прицела, 36 — сферическая заточка для винта кронштейна, 37 — отверстия для переднего засова 22, 38 — трубка для сборки амортизатора, 39 — захваты переднего крепящего движка, 40 — окно в заднем крепящем движке для облегчения, 41 — отверстие для заднего засова, 42 — отверстие для упорного винта заднего крепящего движка.
