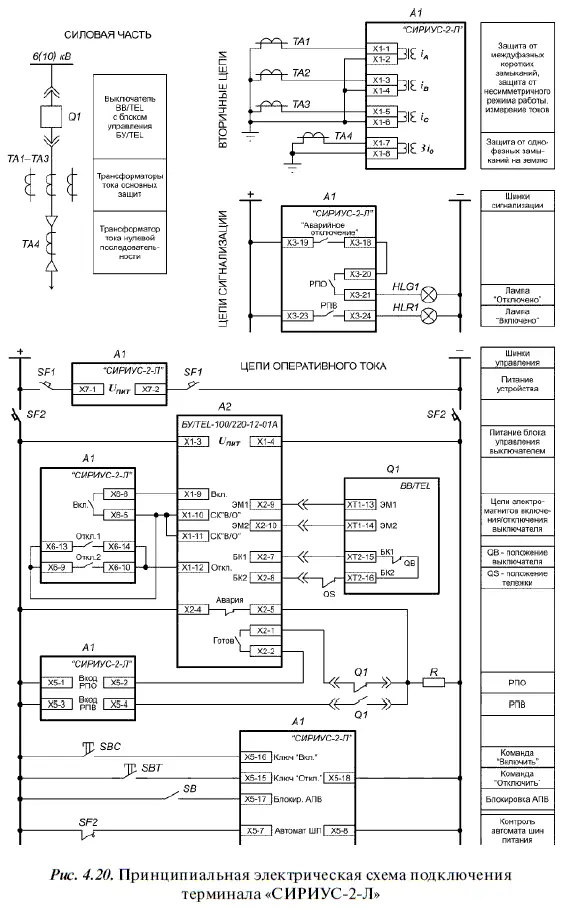

Упрощенная принципиальная электрическая схема подключения терминала «СИРИУС-2-Л» приведена на рис. 4.20.

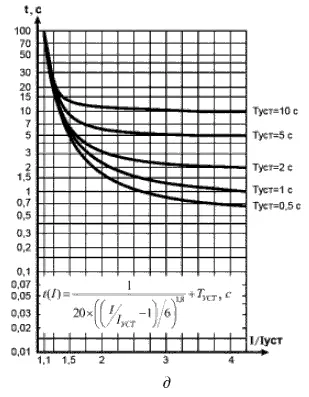

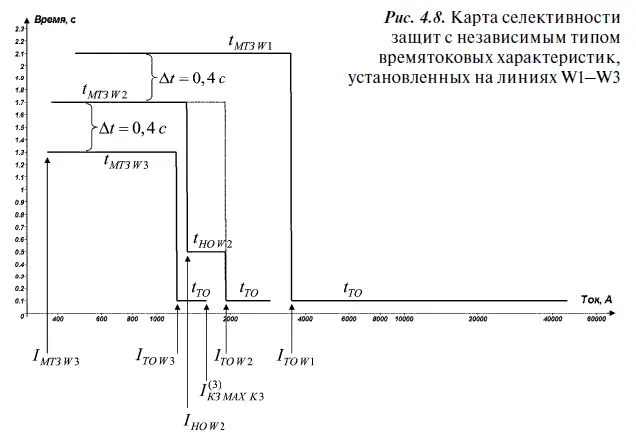

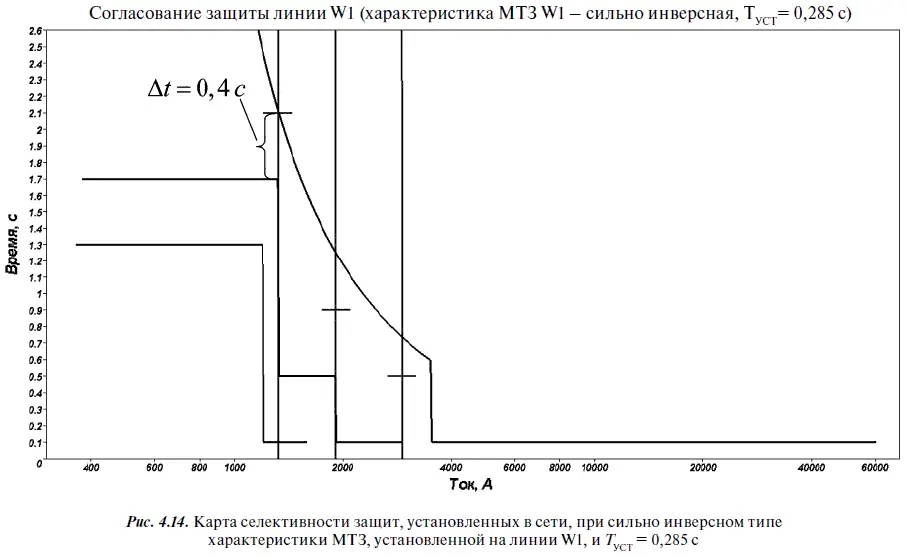

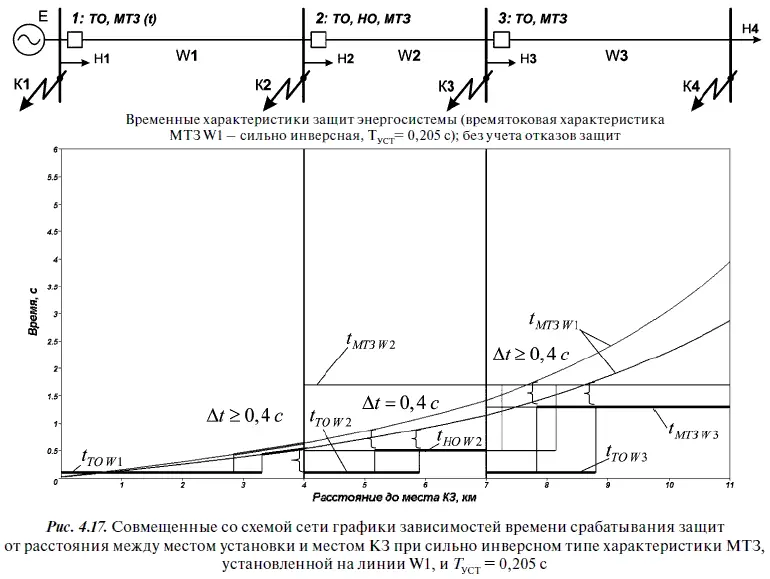

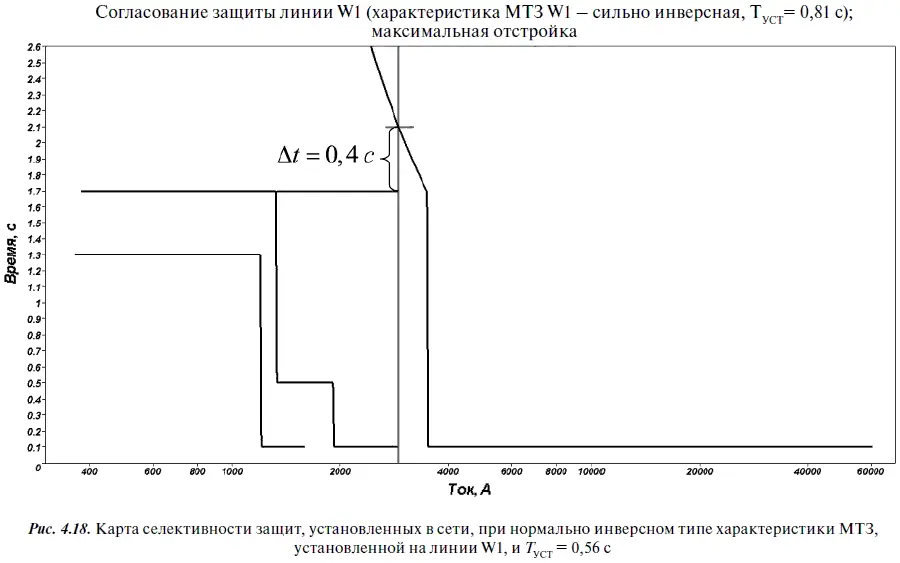

Рис. 4.9.Зависимые времятоковые характеристики устройства «СИРИУС-2-Л»:

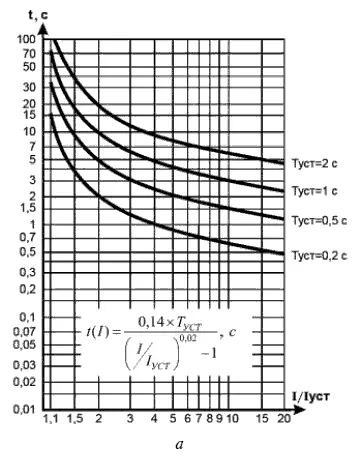

а — нормально инверсная

б — сильно инверсная;

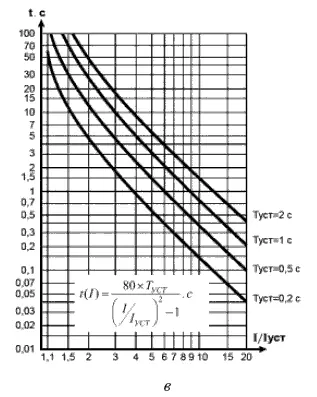

в — чрезвычайно инверсная;

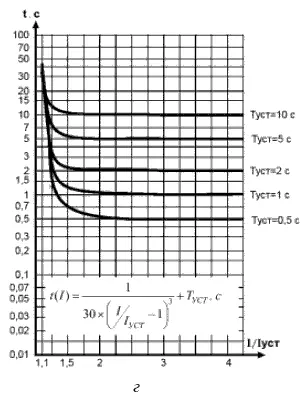

г — крутая (аналог РТВ-1);

д — пологая (аналог РТ-80, РТВ-IV)

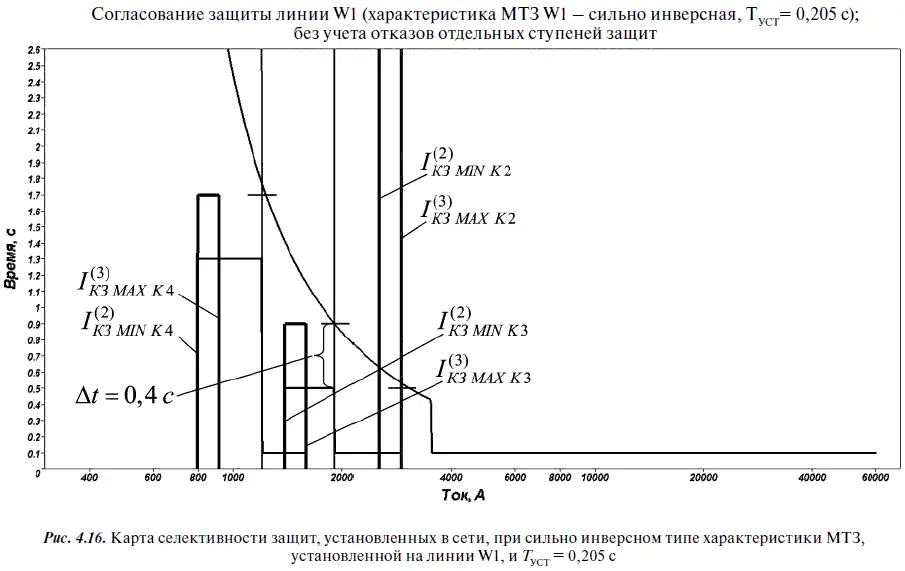

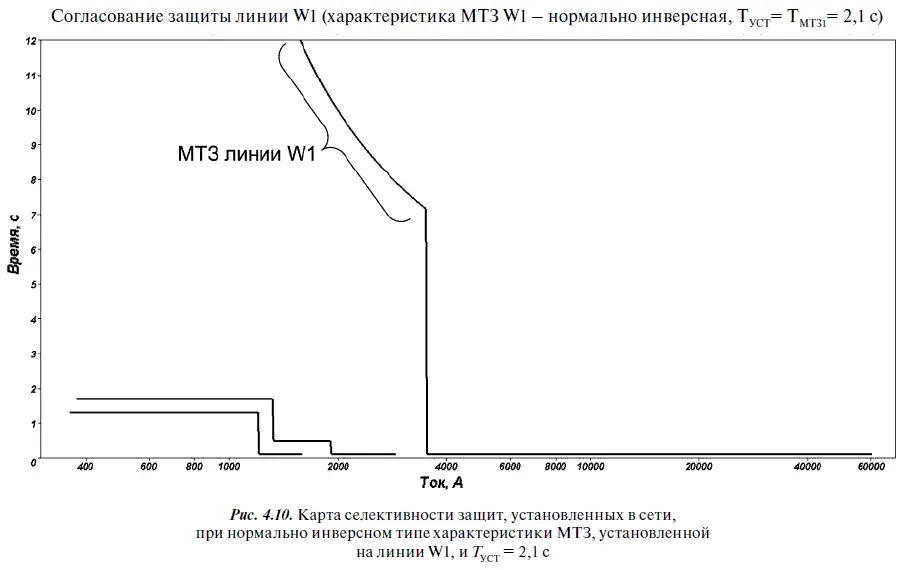

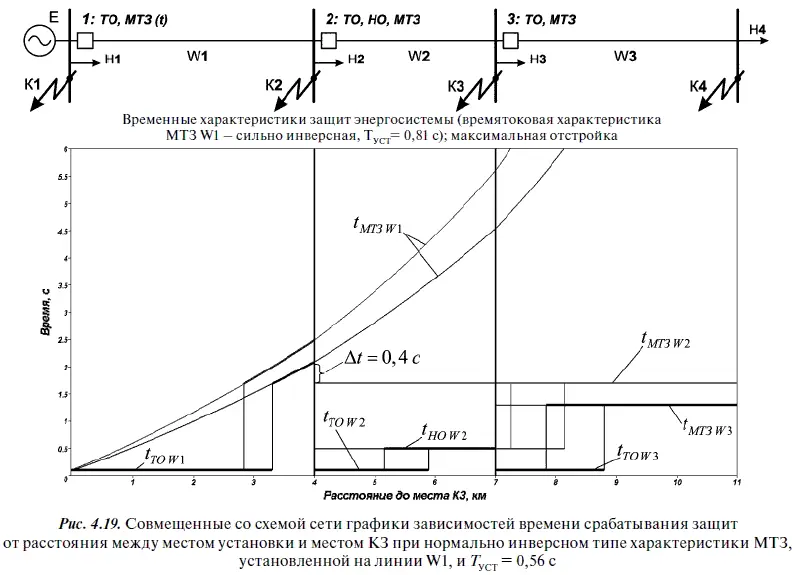

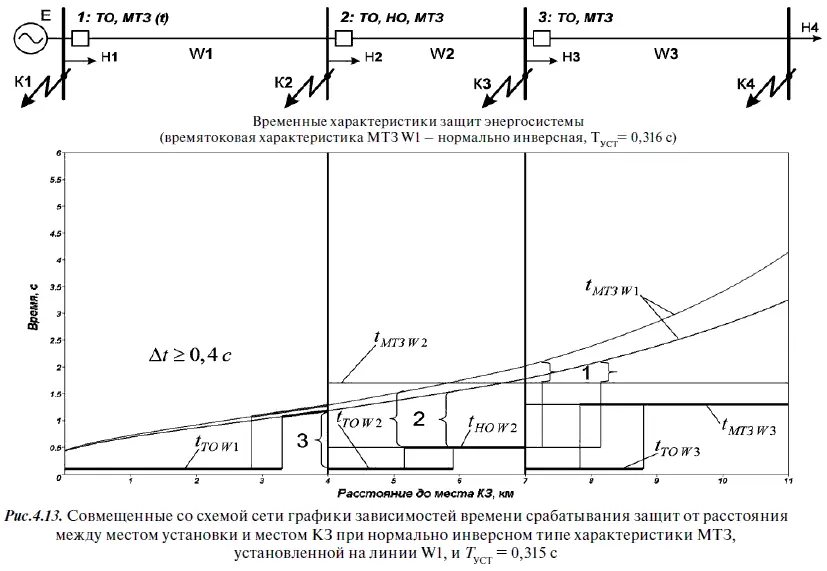

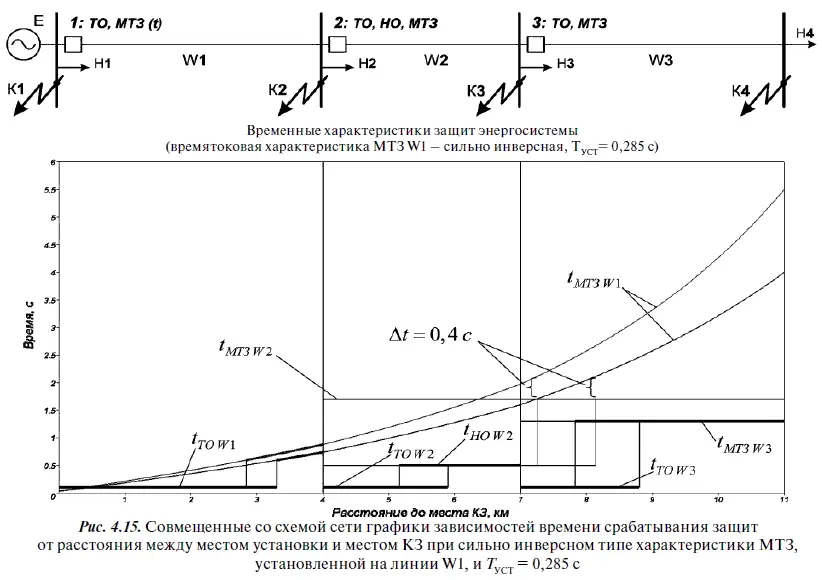

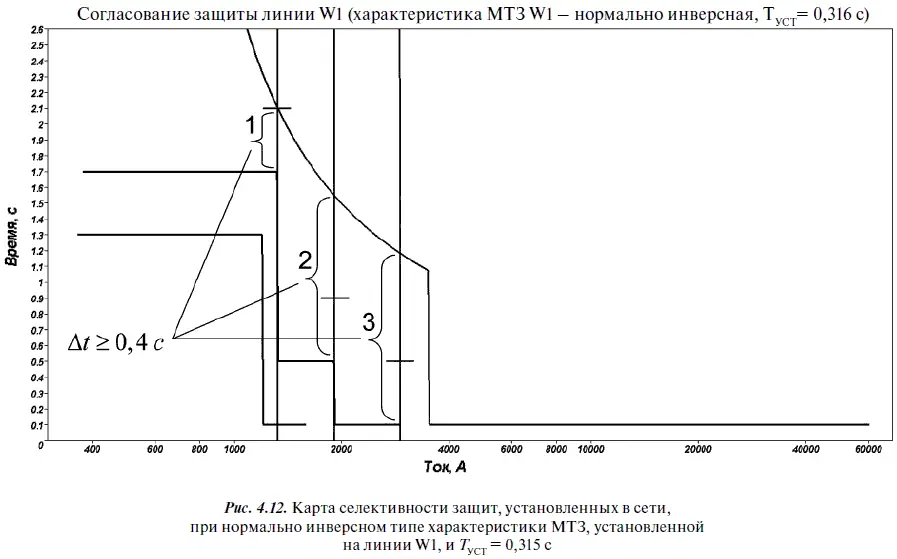

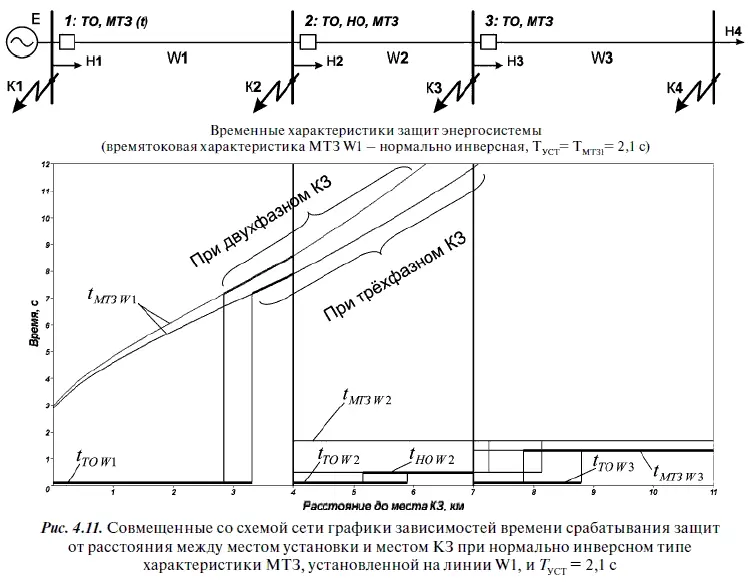

1. Федосеев А. М., Федосеев. М. А. Релейная защита электроэнергетических систем: учеб. для вузов. — 2-е изд., перераб. и доп. — М.: Энергоатомиздат, 1992.

2. Чернобровов Н. В. Релейная защита: учеб. пособие для техникумов. — 5-е изд., перераб. и доп. — М.: Энергия, 1974.

3. Беркович М. А., Молчанов В. В., Семенов В. А. Основы техники релейной защиты. — 6-е изд., перераб. и доп. — М.: Энергоатомиздат, 1984.

4. Шабад М. А. Расчеты релейной защиты и автоматики распределительных сетей. — 2-е изд., перераб. и доп. — Л.: Энергия, 1976.

5. Шабад М. А. Расчеты релейной защиты и автоматики распределительных сетей. — СПб.: ПЭИПК, 2008.

6. Ульянов С. А. Электромагнитные переходные процессы в электрических системах. — М.: Энергия, 1970.

7. Евдокунин Г. А., Титенков С. С. Внутренние перенапряжения в сетях 6—35 кВ. — СПб.: Терция, 2004.

8. Сирота И. М. Трансформаторы и фильтры напряжения и тока нулевой последовательности. — Киев: Наукова Думка, 1983.

9. Шуин В. А., Гусенков А. В. Защиты от замыканий на землю в электрических сетях 6—10 кВ. — М.: НТФ «Энергопрогресс», 2001.

10. Неклепаев Б. Н. Крючков И. П. Электрическая часть электростанций и подстанций. Справочные материалы для курсового и дипломного проектирования: учеб. пособие для вузов. — 4-е изд., перераб. и доп. — М.: Энергоатомиздат, 1989.

11. Беляев А. В. Выбор аппаратуры, защит и кабелей в сетях 0,4 кВ (Биб-ка электромонтера; вып. 617). — Л.: Энергоатомиздат, 1988.

12. Правила устройства электроустановок в вопросах и ответах: пособие для изучения и подготовки к проверке знаний / Авт. — сост. В. В. Красник. — М.: ЭНАС, 2009.

13. Какуевицкий Л. И., Смирнова Т. В. Справочник реле защиты и автоматики / Под ред. М. Э. Хейфица. — М.: Энергия, 1972.

Техническое описание средств релейной защиты содержит, как правило, текстовую часть, электрические схемы и другие графические материалы (векторные диаграммы, графики, осциллограммы и др.).

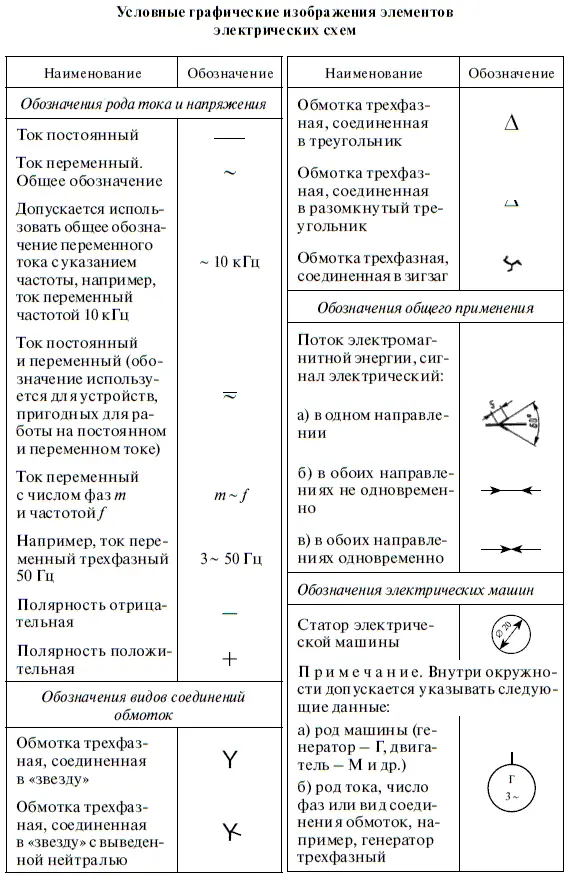

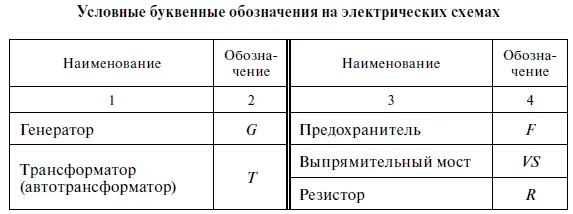

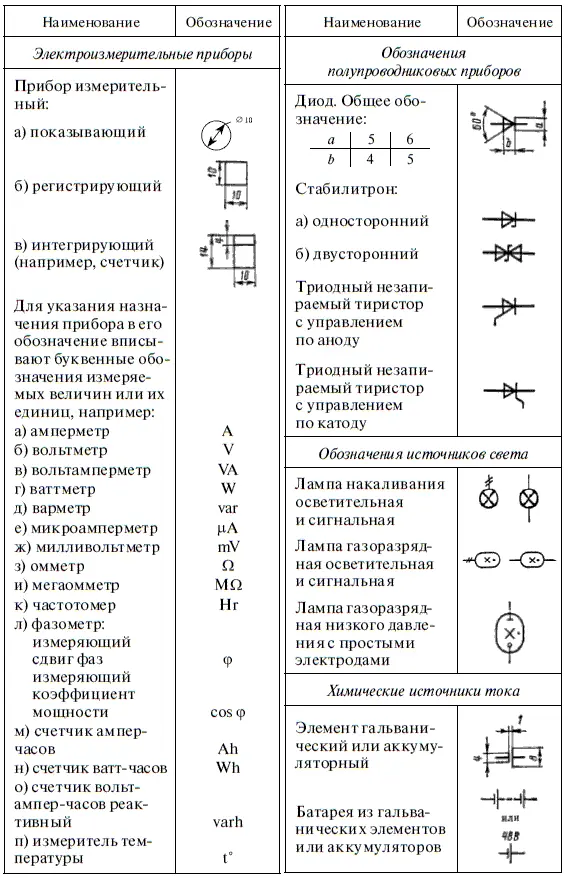

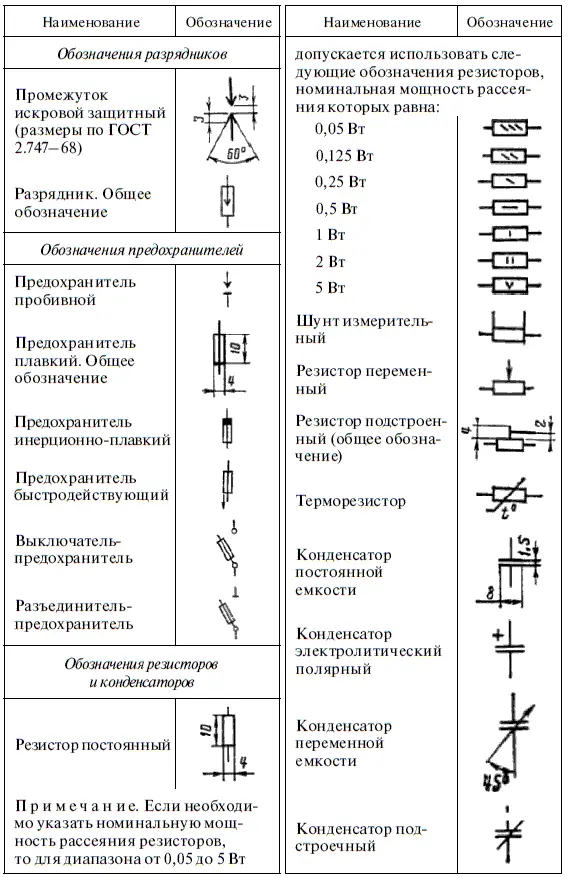

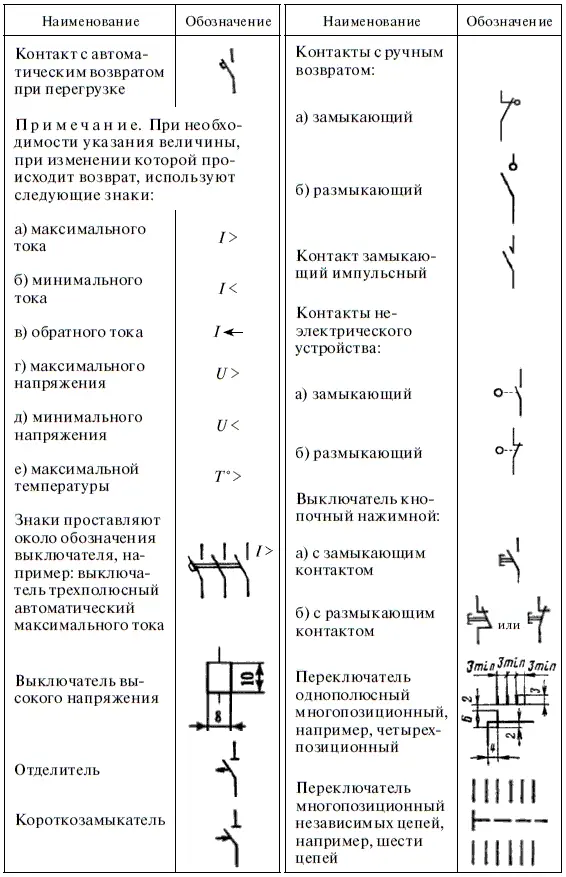

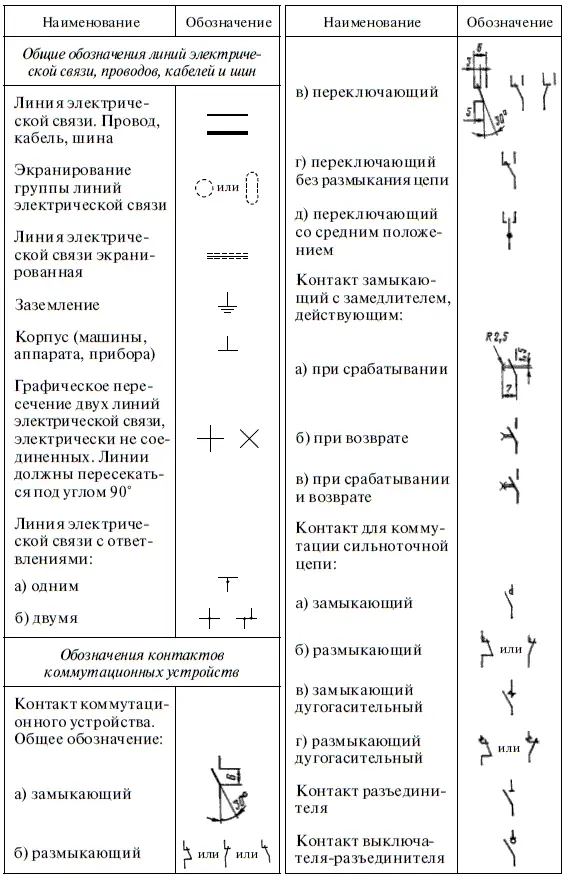

При изображении схем устройств релейной защиты пользуются общепринятыми буквенными обозначениями (табл. П1.1) и условными графическими изображениями (табл. П1.2).

Принципиальные электрические схемы релейной защиты имеют особенности. В них выделяются силовые электрические цепи, вторичные цепи тока, вторичные цепи напряжения, цепи оперативного тока, цепи сигнализации и др. В связи с этим обозначения реле и других электрических аппаратов часто расчленяются. Например, катушки реле изображаются в одной части схемы (в цепях тока и напряжения), а контакты реле — в другой (в оперативных цепях). При этом отдельные элементы реле имеют одинаковые буквенные обозначения с единой нумерацией.

Электрические схемы принято изображать в состоянии, соответствующем отсутствию напряжения питания. В исключительных случаях допускается изображать схемы в других состояниях (или контакты отдельных реле в других положениях) с необходимыми пояснениями.

В сложных схемах часто используются текстовые пояснительные вставки, указывающие назначение отдельных электрических цепей (например, «оперативные цепи токовой отсечки», «оперативные цепи МТЗ», «цепи управления выключателем» и т. п.).

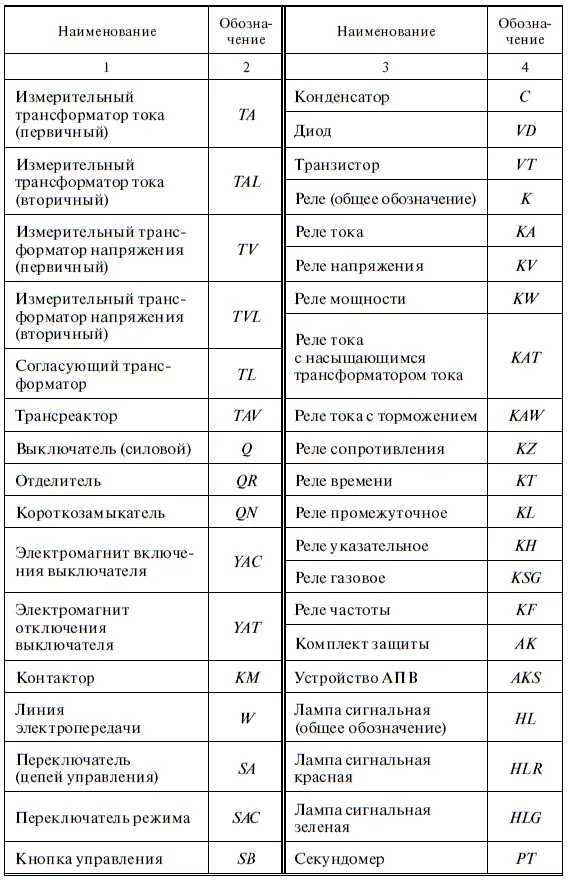

Таблица П1.1

Окончание табл. П1.1

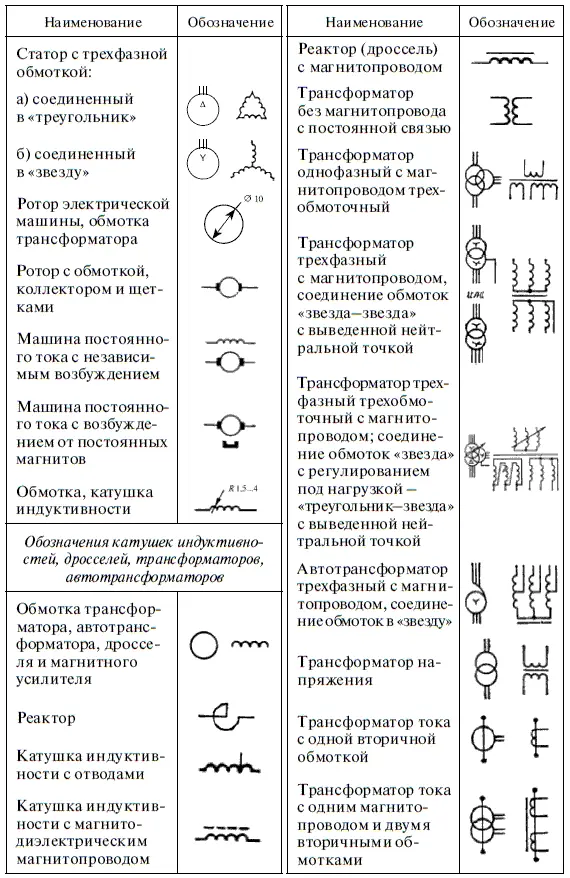

Таблица П1.2
