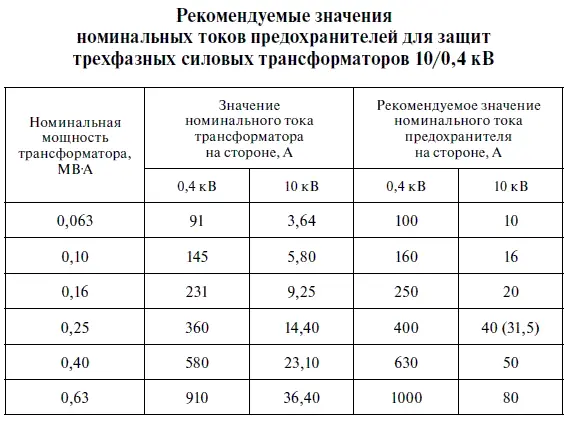

Характеристики предохранителей типа ПКТ с номинальным напряжением 10 кВ

На рис. П2. показана конструкция и характеристики наиболее распространенных предохранителей для электрических сетей 10 кВ. Предохранитель состоит из двух крышек 1 (рис. П2.1); двух контактных колпачков 2, закрепленных армирующим составом 3; плавкой вставки, состоящей из нескольких спиральных проводов 4; корпуса 5; нихромовой проволоки 6, удерживающей указатель срабатывания предохранителя 7.

Полное обозначение предохранителя состоит из шести элементов (рис. П2.2). Например, ПКТ-102-10-40-31,5-У3: ПКТ — предохранитель кварцевый для трансформаторов и линий электропередачи; первая цифра 1 — наличие ударного устройства легкого типа; вторая и третья цифры 01 — предохранитель состоит из одного патрона на фазу (если 03 — два параллельно включенных патрона в фазе); 10 — номинальное напряжение (10 кВ); 40 — номинальный ток плавкой вставки (40 А); число 31,5 — номинальный ток отключения (31,5 кА); У — предохранитель предназначен для умеренного климата; цифра 3 — для закрытых помещений с естественной вентиляцией.

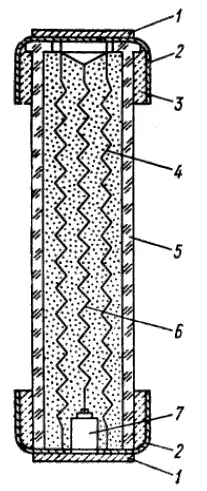

Рис. П2.1. Разрез предохранителя типа ПКТ

Ток, соответствующий началу сплошной линии характеристики, называется минимальным током отключения. Завод-изготовитель не гарантирует успешного гашения электрической дуги при срабатывании предохранителя при токах меньше минимального тока отключения.

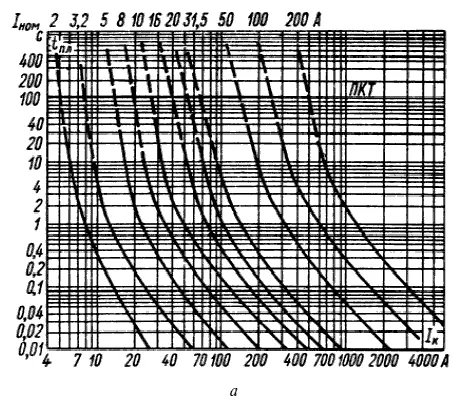

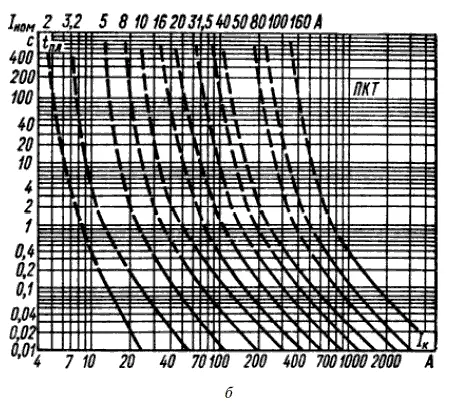

Рис. П2.2. Времятоковые характеристики предохранителей типа ПКТ-101-10 с номинальным током отключения 12,5 кА (а); времятоковые характеристики предохранителей типа ПКТ-101-10, ПКТ-102-10, ПКТ-103-10, ПКТ-104-10 с номинальными токами отключения 20 кА и 31,5 кА (б)

Конструкция и характеристики предохранителей типа ПН-2 с номинальным напряжением 0,4 кВ показаны на рис. П3.

Основными элементами предохранителя являются: контактные ножи 1; крышки 2; элементы плавкой вставки 3; кварцевый песок 4 (наполнитель); корпус 5, представляющий собой фарфоровую трубу.

Полное обозначение предохранителя состоит из пяти элементов, например ПН-2-100-12-У3. Буквы ПН означают — предохранитель неразборный; цифра 2 — номер серии; 100 — номинальный ток предохранителя; цифра 1 — переднее присоединение проводников; 2 — с указателем срабатывания и вспомогательным сигнальным замыкающим контактом; У — климатическое исполнение для умеренного климата; цифра 3 — для закрытых помещений с естественной вентиляцией.

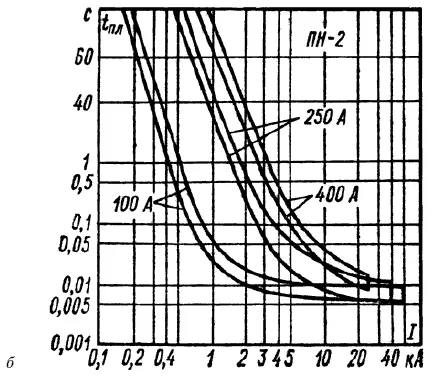

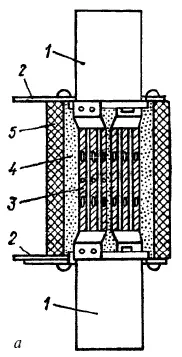

Рис. П3. Конструкция (а) и времятоковые характеристики предохранителей типа ПН-2 (б)

На рис. П5.1, а показаны кривые предельных кратностей тока ТТ типа ТПЛ-10 при допустимой погрешности 10 %: 1 — для ТТ с коэффициентами трансформации от 5/5 до 300/5 класса Р; 2 — для ТТ с коэффициентами трансформации от 5/5 до 300/5 класса 0,5; 3 — для ТТ с коэффициентом трансформации 400/5 класса Р; 4 — для ТТ с коэффициентом трансформации 400/5 класса 0,5.

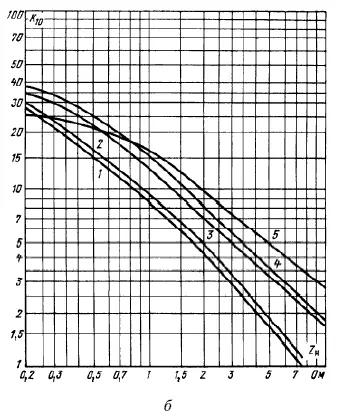

Аналогичные кривые для ТТ типа ТПЛ-10К приведены на рис. П5.1, б: 1 — для ТТ с коэффициентами трансформации от 5/5 до 60/5;

2 — для ТТ с коэффициентами трансформации от 100/5 до 400/5, 600/5;

3 — для ТТ с коэффициентом трансформации 800/5; 4 — для ТТ с коэффициентом трансформации 1000/5; 5 — для ТТ с коэффициентом трансформации 1500/5.

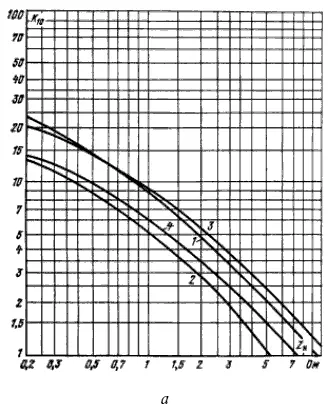

Рис. П5.1. Кривые предельных кратностей тока ТТ типа ТПЛ-10 (а) и ТПЛ-10К (б)

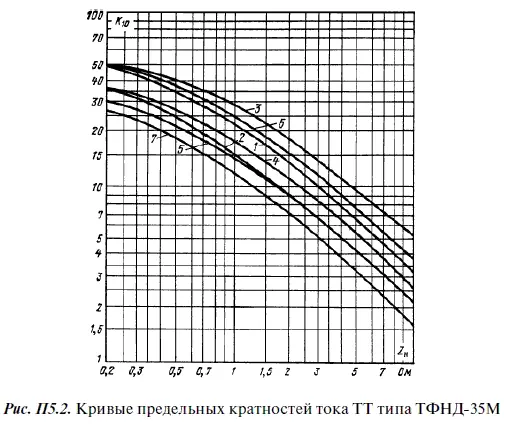

На рис. П5.2 приведены кривые предельных кратностей тока ТТ типа ТФНД-35М при допустимой погрешности 10 %: 1 — для ТТ с коэффициентами трансформации от 15/5 до 600/5 класса Р; 2 — для ТТ с коэффициентами трансформации от 15/5 до 600/5 класса 0,5; 3 — для ТТ с коэффициентами трансформации 800/5, 1000/5, 2000/5 класса Р; 4 — для ТТ с коэффициентом трансформации 800/5 класса 0,5; 5 — для ТТ с коэффициентами трансформации 1000/5, 2000/5 класса 0,5; 6 — для ТТ с коэффициентом трансформации 1500/5 класса Р; 7 — для ТТ с коэффициентом трансформации 1500/5 класса 0,5.

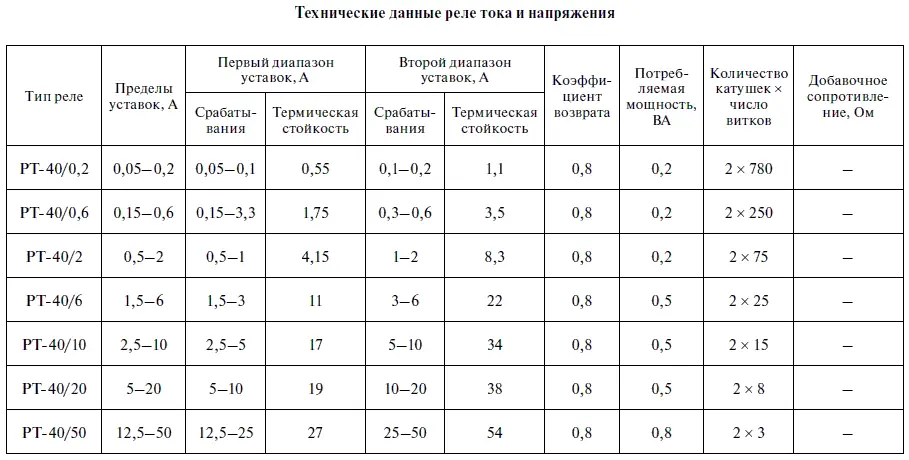

Таблица П6.1

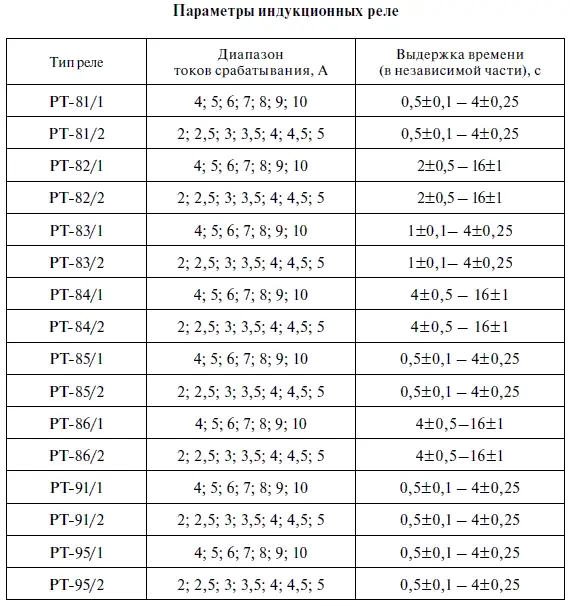

Таблица П6.2

Уставка электромагнитного элемента реле может устанавливаться в пределах (2–8) тока срабатывания индукционного элемента реле.

Коэффициент возврата всех реле не менее 0,8.

Мощность, потребляемая реле при токе уставки, составляет не более 10 Вт (у реле РТ-91 и РТ-95 — не более 30 Вт).

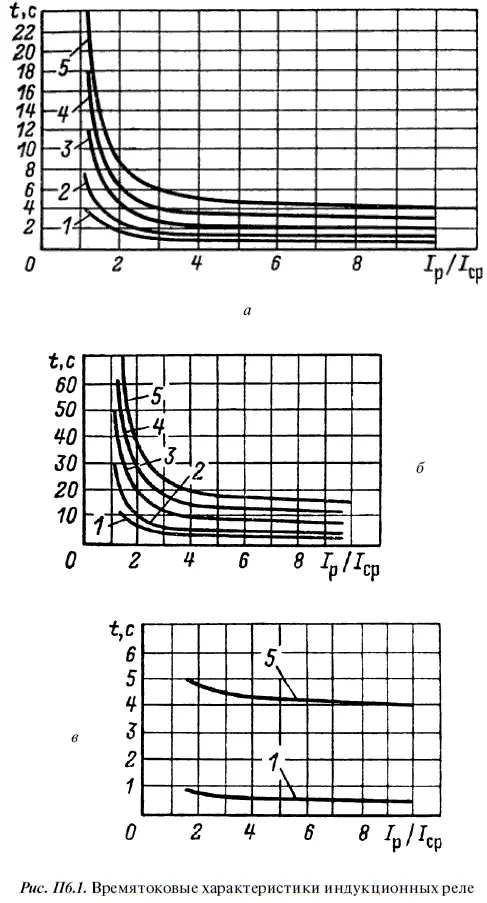

На рис. П6.1, а показаны характеристики реле РТ-81, РТ-83, РТ-85; на рис. П6.1, б — РТ-82, РТ-84, РТ-86; на рис. П6.1, в — РТ-91 и РТ-95.

Кривые на рис. П6.1, а и рис. П6.1, в соответствуют следующим уставкам по времени: 1–0,5 с; 2–1 с; 3–2 с; 4–3 с; 5–4 с. Кривые на рис. П6.1, б показаны при других уставках по времени: 1–2 с; 2–4 с; 3–8 с; 4 — 12 с; 5 — 16 с.

Таблица П6.3
