добыча полезных ископаемых — 9,5-10,5 %;

обрабатывающие производства — 33,5-33,8 %;

производство и распределение газа, пара и воды — 3,0–3,5 %.

Крупной составляющей в структуре потребления электроэнергии является коммунально-бытовое потребление и сфера услуг, на долю которых приходится 22,8-23,2 % общего потребления электроэнергии.

Потребность отрасли «электроэнергетика» (собственные нужды электростанций и потери в сетях) составила в отдельные годы рассматриваемого периода около 18–19 % общего потребления.

Объем сельскохозяйственного производства в период кризиса 1998 г. сократился весьма значительно. По отношению к уровню 1990 г. объем продукции этой отрасли снизился на 44 %.

Подъем отрасли начался в 1998 г. и продолжался в рассматриваемый период. Динамика роста продукции сельского хозяйства составила:

В 2004 г. уровень производства продукции сельского хозяйства России составил 85 % от показателя 1990 г.

Принятый в 2009 г. Федеральный закон «Об энергосбережении и о повышении энергетической эффективности» (ноябрь 2009 г.) направлен на стимулирование энергосбережения (постепенное ограничение и запрет на изготовление ламп накаливания, расширение области применения приборов учета расхода энергоресурсов и др.). Полагают, что реализация закона обеспечит существенное сокращение расхода электроэнергии и прежде всего — в коммунально-бытовом секторе.

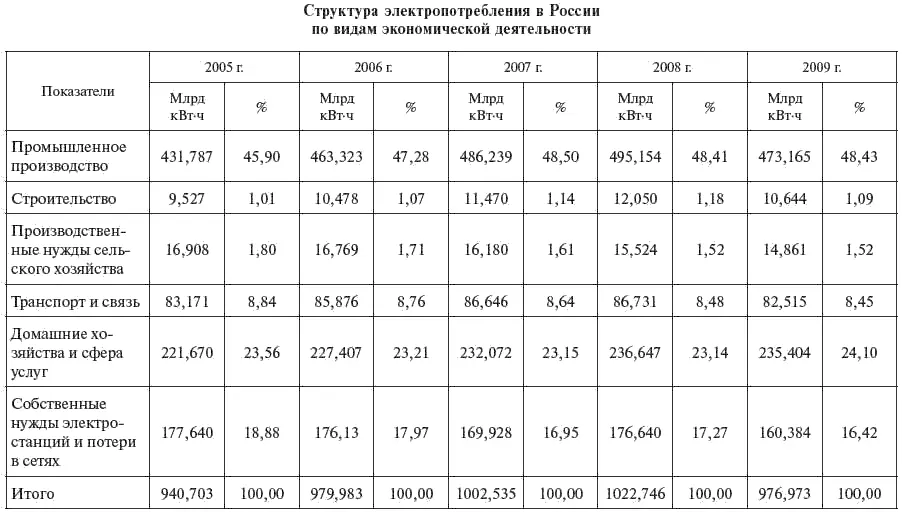

Таблица 2.2

Определение перспективной потребности в электроэнергии производится с целью составления балансов электроэнергии по энергосистеме и выявления необходимости ввода новых энергоисточников. Определение электрических нагрузок необходимо для решения большинства вопросов, возникающих при проектировании развития энергосистемы, в том числе выбора объема и структуры генерирующих мощностей, напряжения и схемы электрической сети, основного оборудования, расчетов режимов работы сетей.

Основными потребителями электроэнергии, вырабатываемой на электростанциях системы, являются промышленность и строительство, сельскохозяйственное производство, электрифицированный транспорт, потребители быта и сферы обслуживания в городах и сельской местности.

Электроэнергию, расходуемую непосредственно на нужды производства и быта (т. е. полученную потребителем), принято называть полезно расходуемой электроэнергией. Часть вырабатываемой на электростанциях энергии расходуется на СН электростанций и на транспорт по электрическим сетям при передаче электроэнергии от генераторов электростанций к электроприемникам.

При формировании общего уровня спроса на электроэнергию учитывается возможность и эффективность осуществления в перспективе энергосберегающих мероприятий, а также эффективность внедрения новых технологий.

Основным методом оценки электропотребления на перспективу является метод прямого счета, основанный на применении укрупненных удельных норм или обобщенных показателей расхода электроэнергии и плановых или прогнозных данных по объемам производства или развития отраслей народного хозяйства.

При разработке схем внешнего электроснабжения конкретных потребителей — промышленных предприятий, электрифицированных участков железных дорог, компрессорных и насосных станций газопроводов и нефтепроводов и др. — потребность в электроэнергии и максимальной нагрузке принимается по данным заказчика и соответствующих проектных институтов с учетом принятых решений о сроках строительства, финансовых возможностей инвестора, наличия проектной документации и других факторов. Важным источником информации о новых потребителях являются технические условия на присоединение нагрузки, выдаваемые электроснабжающими организациями.

При решении вопросов развития распределительной сети достаточно данных о максимальных нагрузках потребителей P max. Один из наиболее распространенных методов расчета ожидаемой максимальной электрической нагрузки потребителя состоит в использовании данных о его суммарном годовом электропотреблении А годи продолжительности использования максимальной нагрузки T max:

P max= А год/ Т mах. (2.1)

Используемые методы расчета электрических нагрузок отдельных групп потребителей рассмотрены ниже.

При разработке систем электроснабжения промышленных предприятий определение электрических нагрузок должно производиться на всех стадиях проектирования объекта. При предпроектной проработке (схема внешнего электроснабжения) должна определяться результирующая электрическая нагрузка предприятия, позволяющая решать вопросы, связанные с его присоединением к сети энергосистемы. На этой стадии проектирования ожидаемая электрическая нагрузка предприятия может быть определена:

по фактическому электропотреблению предприятия-аналога;

значению коэффициента спроса при наличии достоверных данных о суммарной установленной мощности электроприемников;

удельным показателям электропотребления.

Потребность в электроэнергии на перспективу для отдельных промышленных предприятий может быть определена:

для действующих (не реконструируемых и не расширяемых) предприятий — на основании отчетного электропотребления с учетом тенденции его изменения в перспективе;

вновь сооружаемых или реконструируемых предприятий — по данным специализированных проектных институтов.

Годовой расход энергии, потребляемой промышленным предприятием, может быть определен по выражению

А год= Р р Т max, (2.2)

где Р р— математическое ожидание расчетной активной мощности (нагрузки) на границе балансового разграничения с электроснабжающей организацией;

T max— годовое число часов использования максимума активной мощности, определяемое в зависимости от сменности предприятия. Для одно-, двух- и трехсменных предприятий T maxсоответственно рекомендуется принимать 1900, 3600 и 5100, для непрерывного производства — 7650 ч.

При отсутствии проектных проработок расход электроэнергии, потребляемой предприятием, А год определяется на основании годового объема выпускаемой продукции М и удельных показатели расхода электроэнергии А уд. В табл. 2.3 приведены ориентировочные показатели удельного расхода электроэнергии по видам продукции, составленные на основе обобщенных отчетных данных по промышленным предприятиям. Удельные показатели табл. 2.3 характеризуют уровень, достигнутый с помощью внедрения новых и совершенствования существующих технологических процессов, проведения в последнее время политики снижения расхода электроэнергии.
