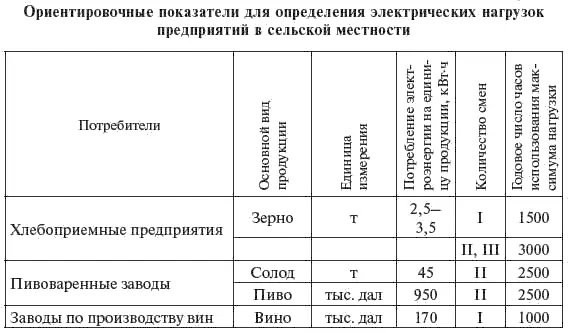

Показатели для оценки электрических нагрузок и потребления электроэнергии предприятий в сельской местности приведены в табл. 2.9.

Таблица 2.9

Окончание табл. 2.9.

Потребители электроэнергии на коммунально-бытовые нужды подразделяются на жилой и общественный секторы. Первая группа характеризуется распределенной нагрузкой, основная величина которой связана с внутриквартирным потреблением электроэнергии, вторая — распределенной (магазины, аптеки, кинотеатры и др.) и сосредоточенной нагрузкой (водопровод, канализация и др.).

В последние годы возникла необходимость корректировки действующих нормативов электрических нагрузок (РД 34.20.185—94) в связи с появлением у части населения возможности использования в быту широкого набора современных электробытовых приборов и машин, а также в связи со строительством в городах и сельской местности зданий по индивидуальным проектам с квартирами повышенной комфортности. Новые удельные нормативы электрических нагрузок определялись на основе данных по новой застройке городов, анализа рынка электробытовых приборов и машин и степени насыщения ими квартир как в настоящее время, так и на перспективу. Расчетная номенклатура электробытовых приборов и машин при общей площади квартир от 70 до 150 м 2приведена в табл. 2.10.

Таблица 2.10

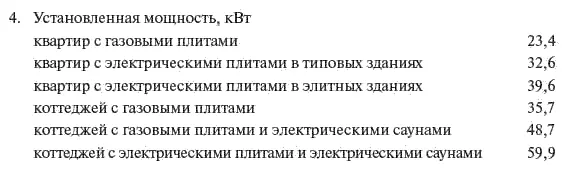

Исходные данные для расчетов электрических нагрузок жилых зданий (квартир) и коттеджей приведены ниже.

Для квартир с газовыми плитами удельная расчетная электрическая нагрузка определяется следующими приборами: стиральной машиной с подогревом воды, посудомоечной машиной с подогревом воды, электропылесосом, джакузи и прочими приборами небольшой мощности (освещение, телевизоры, холодильники) и др. Для квартир с электрическими плитами в типовых зданиях добавляется электрическая плита и электрический чайник.

Для квартир повышенной комфортности принимается электрическая плита большей мощности, добавляется вентилятор (кондиционер), СВЧ и большее количество других приборов небольшой мощности.

Для коттеджей помимо всех вышеперечисленных приборов и машин принимается большая нагрузка освещения и прочих приборов небольшой мощности и (вариантно) электрическая сауна.

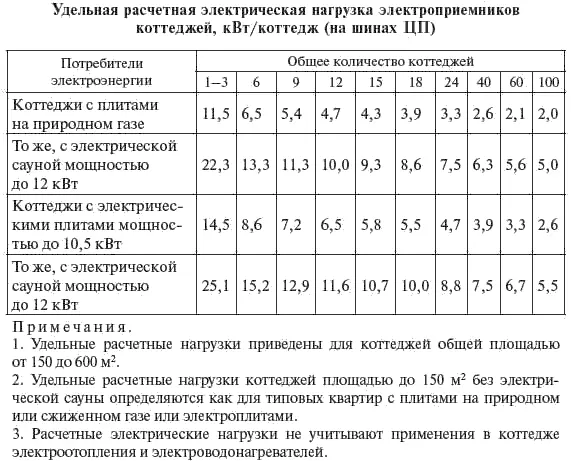

Удельная расчетная электрическая нагрузка электроприемников коттеджей, кВт/коттедж приведена в табл. 2.11.

Таблица 2.11

Расчетная электрическая нагрузка линий 0,4 кВ и ТП 10/0,4 кВ, питающих жилые и общественные здания, определяется в соответствии со Сводом правил Госстроя РФ (СП 31-110-2003).

Удельные электрические нагрузки и показатели расхода электроэнергии различают для отдельных по численности групп городов.

В группу малых городов включаются поселки городского типа.

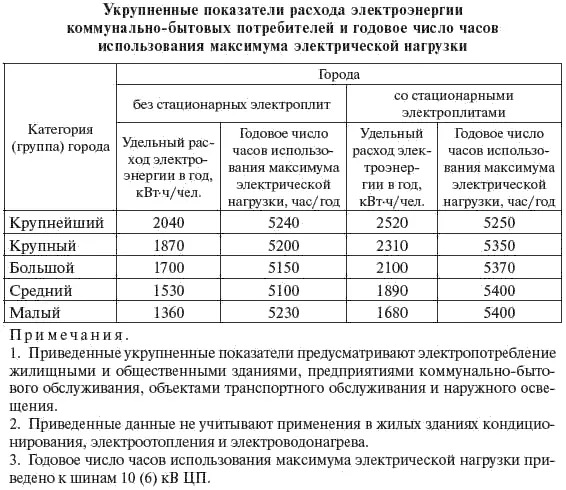

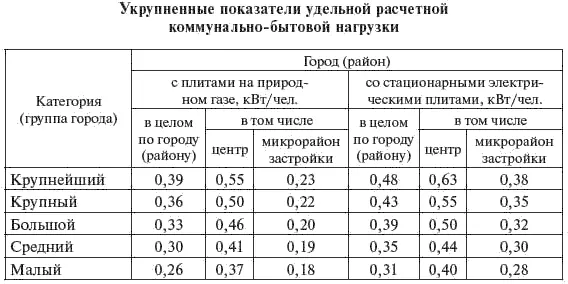

Укрупненные показатели удельной расчетной электрической нагрузки и расхода электроэнергии приведены в табл. 2.12 и 2.13, где значения удельной нагрузки и расхода электроэнергии отражают уровень электрификации быта и сферы обслуживания населения городов в ближайшей перспективе.

Таблица 2.12

Примечания.

1. Значения удельных электрических нагрузок приведены к шинам 10 (6) кВ центра питания (ЦП).

2. При наличии в жилом фонде города (района) газовых и электрических плит удельные нагрузки определяются интерполяцией пропорционально их соотношению.

3. Для районов города, жилой фонд которых оборудован плитами на твердом топливе или сжиженном газе, вводятся следующие коэффициенты:

для малого города — 1,3;

для среднего — 1,05.

4. Приведенные в таблице показатели учитывают нагрузки: жилых и общественных зданий (административных, учебных, научных, лечебных, торговых, зрелищных, спортивных), коммунальных предприятий, наружного освещения, электротранспорта (без метрополитена), систем водоснабжения и канализации, систем теплоснабжения.

5. Для учета нагрузки различных мелкопромышленных и прочих потребителей (кроме перечисленных в п. 4), питающихся, как правило, по городским распределительным сетям, к значениям, приведенным в таблице, рекомендуется вводить следующие коэффициенты:

для районов города с газовыми плитами — 1,2–1,6;

для районов города с электроплитами — 1,1–1,5.

Бóльшие значения коэффициентов относятся к центральным районам города, меньшие — к микрорайонам с преимущественно жилой застройкой.

6. К центральным районам города относятся сложившиеся районы с сосредоточением административных учреждений, учебных, научных, проектных организаций, предприятий торговли, общественного питания, зрелищных предприятий и проч.

Таблица 2.13

Среднее значение продолжительности использования максимума нагрузки водопровода и канализации составляет 5000 ч/год.

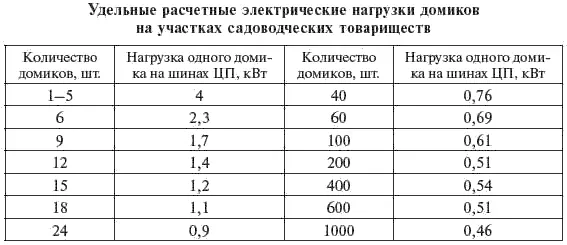

В сельской местности нагрузки коммунально-бытовых потребителей определяются характером застройки, использованием электроотопления и электроводонагрева. Удельная электрическая нагрузка сельских домиков на участках садоводческих товариществ может быть принята на шинах ЦП по табл. 2.14.

Таблица 2.14

Средние значения удельного расхода электроэнергии в быту и сфере обслуживания в сельских населенных пунктах могут быть приняты с учетом данных табл. 2.15.

Таблица 2.15
