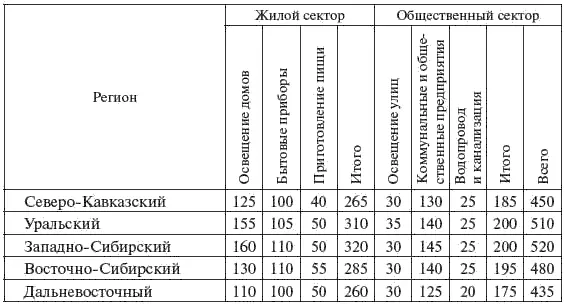

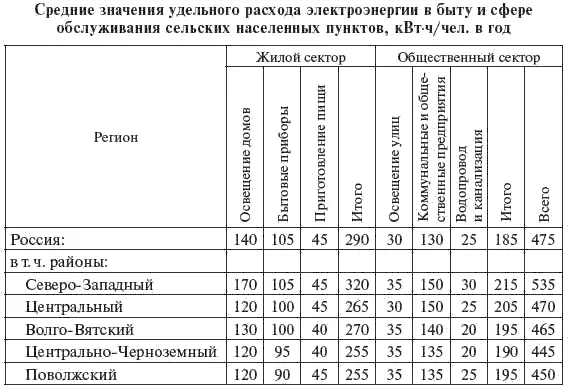

Данные о продолжительности использования максимума нагрузки быта и сферы обслуживания в сельской местности приведены ниже.

Расход электроэнергии на СН тепловых электростанций зависит от типа и единичной мощности агрегатов, установленных на электростанции, а также от вида топлива и способа его сжигания.

Максимальная нагрузка СН электростанций может приближенно оцениваться в процентах установленной мощности:

Бóльшие значения соответствуют меньшим единичным мощностям энергоблоков.

В табл. 2.16-2.18 приведены средние значения расхода электроэнергии на СН электростанций в процентах от суммарной выработки электроэнергии. Данными можно пользоваться при составлении баланса электроэнергии по энергосистеме в случае отсутствия отчетных или проектных данных по каждой конкретной станции.

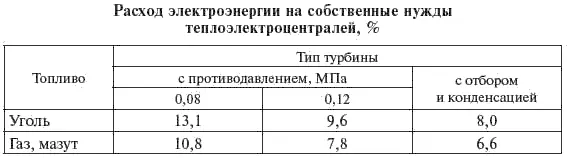

Таблица 2.16

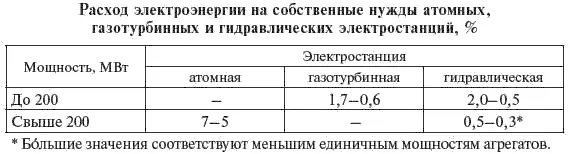

Таблица 2.17

Расход электроэнергии на заряд ГАЭС в 1,3–1,4 раза превышает выработку при разряде. Соотношение мощностей заряда и разряда зависит от режима работы ГАЭС.

Таблица 2.18

Электроприемниками СН ПС переменного тока являются оперативные цепи, электродвигатели систем охлаждения трансформаторов, электродвигатели компрессоров, освещение, электроотопление помещений, электроподогрев коммутационной аппаратуры высокого напряжения и шкафов, устанавливаемых на открытом воздухе, связь, сигнализация и т. д.

Определение суммарной расчетной мощности приемников СН производится с учетом коэффициента спроса ( К с), учитывающего использование установленной мощности и одновременность их работы (табл. 2.19).

Таблица 2.19

Расчетная максимальная нагрузка СН ПС определяется суммированием установленной мощности отдельных приемников, умноженной на коэффициенты спроса.

Усредненные значения и максимальная нагрузка СН ПС отдельных номинальных напряжений приведены в табл. 2.20.

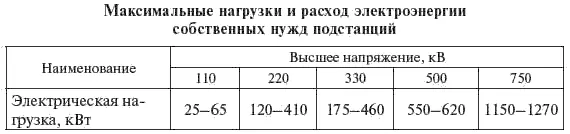

Таблица 2.20

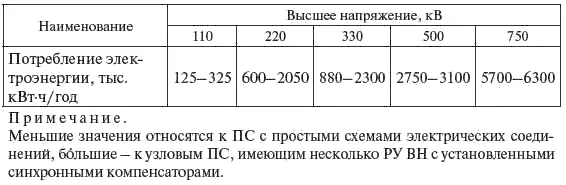

Окончание табл. 2.20

Потери электроэнергии учитываются при проектировании развития электрических сетей как составная часть сопоставительных затрат при оценке вариантных решений, а потери мощности — для оценки максимума нагрузки.

Появление в последние 10–12 лет вынужденных неоптимальных режимов работы электростанций, сокращение отпуска электроэнергии в сеть, увеличение реверсивных перетоков мощности по электрическим сетям и ряд других причин привели к увеличению относительных (от отпуска электроэнергии в сеть) и абсолютных потерь электроэнергии. Так, если в 1991 г. относительные потери электроэнергии в сетях общего пользования России составляли 8,35 %, то в последующие годы они возросли и составили (%):

В отдельных энергосистемах эта величина колеблется в значительных пределах (от 6–7 до 14–15 %) в зависимости от территории обслуживания энергосистемы (сетевого района), плотности нагрузки, построения сети, количества ступеней трансформации, режимов работы электростанций и других факторов.

Ориентировочные значения потерь в сетях различных напряжений в процентах от суммарного поступления электроэнергии в сети приведены ниже.

Указанными значениями можно пользоваться при составлении предварительного баланса электроэнергии по системе. При составлении предварительного баланса мощности потери мощности могут быть определены делением потерь электроэнергии на время потерь, которое для современных систем с достаточной степенью точности можно принимать в пределах 3500–4500 ч.

С 1994 по 2004 гг. абсолютные потери электроэнергии в электрических сетях энергосистем России увеличились на 37,64 %, относительные — на 24,40 % при росте отпуска электроэнергии в сеть всего на 7,19 %. Это означает, что ростом нагрузки электрических сетей такой существенный скачок потерь объяснить нельзя. Главная причина сложившейся ситуации — увеличение доли коммерческих потерь, которые достигли почти 30 ТВтч в год и составляют около 30 % общего значения фактических потерь электроэнергии. Коммерческие потери, определяемые как разность между фактическими и технологическими потерями, — это прямые убытки энергоснабжающих организаций, обусловленные погрешностями системы учета, бездоговорным и несанкционированным потреблением электроэнергии, низкой платежеспособностью потребителей, недостаточной мотивацией персонала к снижению потерь электроэнергии в сетях и другими причинами.

Потери электроэнергии подразделяются на условно-переменные (нагрузочные) и условно-постоянные (холостого хода). В составе переменных учитываются потери в активном сопротивлении проводов линий электропередачи и обмоток трансформаторов, в составе постоянных — потери в стали трансформаторов, в шунтовых конденсаторных батареях, синхронных компенсаторах, реакторах. Ориентировочная структура потерь по элементам показана в табл. 2.21.

Таблица 2.21

Проведение активной энерго- и топливосберегающей политики ставит в качестве одной из важнейших задачу снижения технологического расхода электроэнергии на ее транспорт. Наиболее существенные результаты достигаются за счет рационального построения сети с сокращением количества ступеней трансформации при передаче и распределении электроэнергии от источников к потребителям.
