Указанное может характеризоваться обобщенным коэффициентом трансформации мощности, т. е. установленной мощностью трансформаторов, приходящейся на один кВт мощности генераторов электростанций. Этот коэффициент выражает количество ступеней трансформации мощности в электрической сети. За последние 30 лет обобщенный коэффициент трансформации непрерывно возрастал, что свидетельствует о преобладании тенденции освоения новых номинальных напряжений над тенденцией использования глубоких вводов (табл. 2.22).

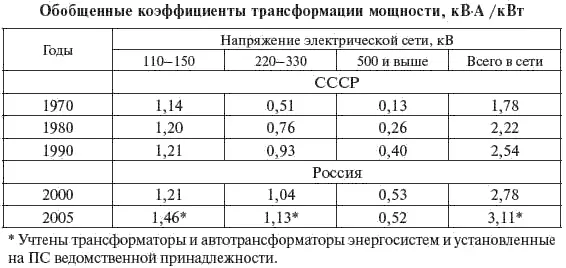

Таблица 2.22

При проектировании схем развития распределительных сетей энергосистем определяются перспективные электрические нагрузки ПС. При этом важным фактором, анализируемым в последнее время, является платежеспособность отдельных групп потребителей, а также эластичность платежеспособного спроса по отношению к динамике роста тарифов на электроэнергию.

Расчет перспективных электрических нагрузок ПС рекомендуется вести:

для концентрированных промышленных потребителей — с учетом данных соответствующих проектных институтов, а при их отсутствии — методом прямого счета или с использованием объектов-аналогов;

для распределенной нагрузки (коммунально-бытовая, сельскохозяйственная и др.) — на основе статистического подхода, а при наличии отдельных концентрированных потребителей — с учетом коэффициента одновременности.

Для выбора мощности трансформаторов подсчитывается максимальная электрическая нагрузка ПС. Для выполнения расчетов потокораспределения токов (мощностей) в сетях рассчитывается нагрузка каждой подстанции в период прохождения максимума нагрузки энергосистемы или сетевого района.

Для расчета нагрузок ПС энергосистемы или сетевого района все потребители подразделяются на две группы: концентрированные, перспективная нагрузка которых не ниже определенного минимума, и остальные потребители, которые рассматриваются как распределенная нагрузка. К концентрированным потребителям относятся крупные промышленные и сельскохозяйственные предприятия (комплексы на промышленной основе и др.), тяговые ПС электрифицированных железных дорог, насосные и компрессорные станции нефте- и газопроводов и др. К распределенной нагрузке относятся остальные промышленные предприятия и сельскохозяйственное производство, коммунально-бытовая нагрузка городов и сельских населенных пунктов. Граничную минимальную нагрузку для отнесения потребителя к концентрированному принимают такой, чтобы в группу распределенной нагрузки не попали потребители, существенно влияющие на суммарную нагрузку ПС. В городах и промузлах к концентрированным могут быть отнесены потребители с нагрузкой 3–5 МВт и более, в сельской местности — 1–2 МВт и более.

Методика расчета нагрузок ПС основана на сочетании двух способов: прямого счета для концентрированных потребителей и статистического подхода при определении распределенной нагрузки. Концентрированные потребители, по которым может быть получена и проанализирована конкретная информация об их предшествующем развитии и существующем состоянии (для действующих потребителей), а также о планируемом росте (по данным плановых органов, ведомственных проектных институтов и др.), учитываются индивидуально и распределяются по соответствующим ПС. Для распределенной нагрузки определяется коэффициент роста за предшествующий период по системе в целом (по отчетным данным). Этот коэффициент корректируется на проектный период пропорционально изменению темпов роста электропотребления по энергосистеме на соответствующие этапы. Экстраполированная с учетом этого коэффициента распределенная нагрузка каждой ПС суммируется с концентрированной (с применением режимных коэффициентов), и суммарная нагрузка всех ПС сопоставляется с ранее оцененной ожидаемой максимальной нагрузкой системы (контрольный уровень). В случае несовпадения проводится соответствующая корректировка (в первую очередь — концентрированных потребителей).

Полученные таким образом предварительные перспективные нагрузки существующих ПС перераспределяются с учетом появления к расчетному этапу вновь сооружаемых ПС.

На основе описанного алгоритма разработаны программы расчетов нагрузок ПС с использованием ЭВМ.

Для выбора параметров самой ПС (установленная мощность трансформаторов и др.) в качестве расчетной принимается ее собственная максимальная нагрузка.

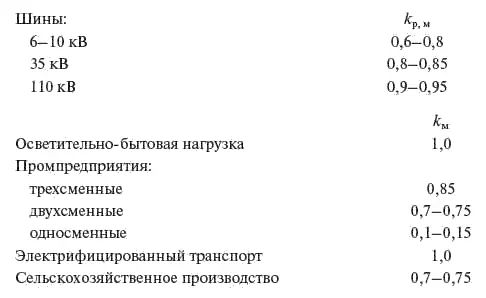

Для определения максимальной электрической нагрузки ПС применяется коэффициент разновременности максимумов k p (именуемый также коэффициентом несовпадения максимумов нагрузки потребителей или коэффициентом одновременности). Для определения нагрузки ПС в период прохождения максимума нагрузки энергосистемы применяются коэффициенты попадания в максимум энергосистемы k м. Ориентировочные значения режимных коэффициентов приведены ниже.

Расчет потребности в электрической энергии и мощности выполняется для определения объема вводов и структуры генерирующих мощностей, выявления степени сбалансированности энергосистемы по мощности и энергии, выбора схемы и параметров электрических сетей, обеспечивающих выдачу мощности энергоисточников и режимы их работы.

При проектировании энергосистем общий прогноз спроса на электроэнергию по субъектам РФ рекомендуется обосновывать с учетом выделения из общего прогноза спроса крупных потребителей электрической энергии — субъектов ФОРЭМ, а также потребителей, использующих энергию изолированных источников.

Отдельно прогнозируется спрос на полезную (т. е. полученную потребителями) электроэнергию; дополнительно определяется потребность в электроэнергии на СН электростанций, а также на ее транспорт (потери электроэнергии) по ЕНЭС и распределительным сетям региональных энергосистем.

Потребителей электроэнергии рекомендуется подразделять на следующие структурные группы: промышленность с выделением трех-пяти отраслей, сосредотачивающих 70–80 % всего потребления электроэнергии в промышленности, строительство, сельскохозяйственное производство, транспорт, сфера обслуживания, жилой сектор (бытовое потребление).

При формировании общего уровня спроса на электроэнергию учитывается возможность и эффективность осуществления в перспективе энергосберегающих мероприятий и внедрения новых технологий. В этих целях учитывают материалы программ энергосбережения руководящих органов субъектов РФ, данные местных органов энергонадзора, агентств и фондов энергосбережения, а также материалы обследования потребителей. С ростом тарифов на электроэнергию эффективность и масштабы энергосбережения будут возрастать, а эффективность и масштабы электрификации относительно снижаться.
