На ВЛ 750—1150 кВ используются металлические опоры. В условиях, когда доставка железобетонных опор на трассу ВЛ затруднена, рекомендуется использовать металлические опоры.

На ВЛ напряжением 35 кВ и выше рекомендуется применять сталеалюминиевые провода. Использование алюминиевых проводов и проводов из алюминиевого сплава обосновывается расчетами. На больших переходах через водные пространства (ущелья) при наличии технической целесообразности в качестве проводов могут применяться стальные канаты.

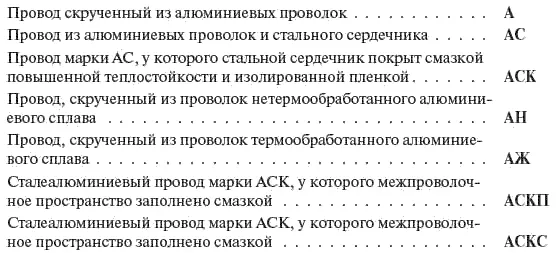

Обозначения марок проводов для ВЛ приведены ниже

Срок службы алюминиевых и медных проводов составляет 45 лет, проводов марки АЖ и АН — 25 лет.

В последние годы на ВЛ 6-10-35 кВ получили распространение самонесущие изолированные провода (СИП). Последняя конструкция такого провода — СИП-3. Это одножильный самонесущий провод с защитным покровом. Жила выполнена из алюминиевого сплава высокой прочности или из сталеалюминия.

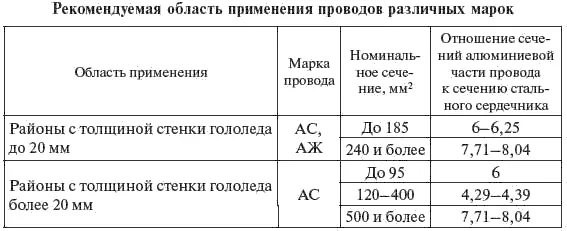

Рекомендуемая область применения проводов различных марок приведена в табл. 3.2.

Таблица 3.2

Окончание табл. 3.2

Ориентировочная ширина коридоров ВЛ, а также площади постоянного отвода земли под опоры ВЛ приведены в табл. 3.3 и 3.4. Критерии определения площадей отвода земли под опоры ВЛ приведены в постановлении Правительства РФ от 11 августа 2003 г. № 486.

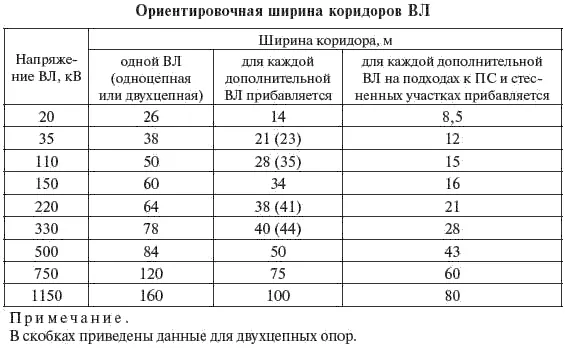

Таблица 3.3

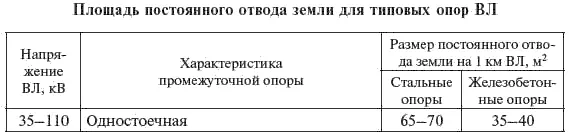

Таблица 3.4

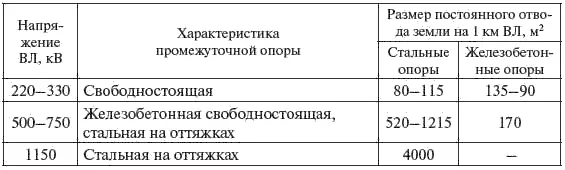

Окончание табл. 3.4

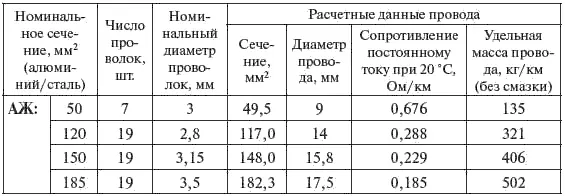

Расчетные данные сталеалюминиевых, алюминиевых и проводов из алюминиевых сплавов приведены в табл. 3.5 и 3.6.

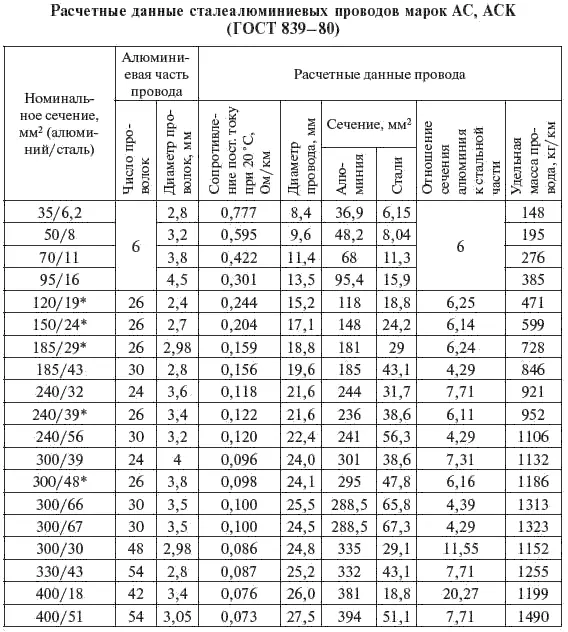

Таблица 3.5

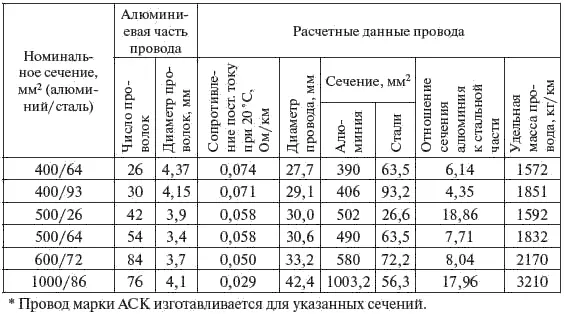

Окончание табл. 3.5

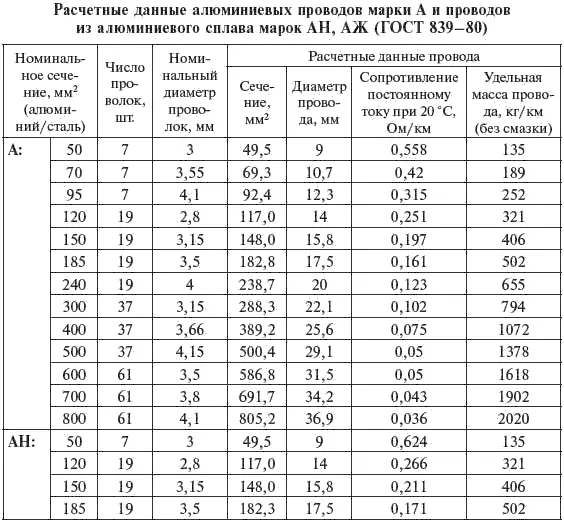

Таблица 3.6

Окончание табл. 3.6

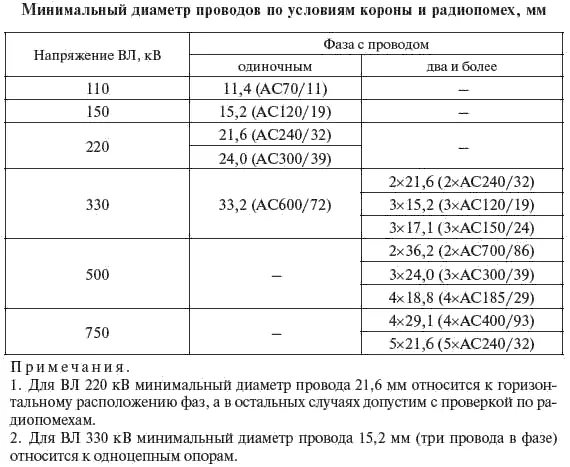

Минимальные диаметры проводов ВЛ по условиям короны и радиопомех приведены в табл. 3.7.

Таблица 3.7

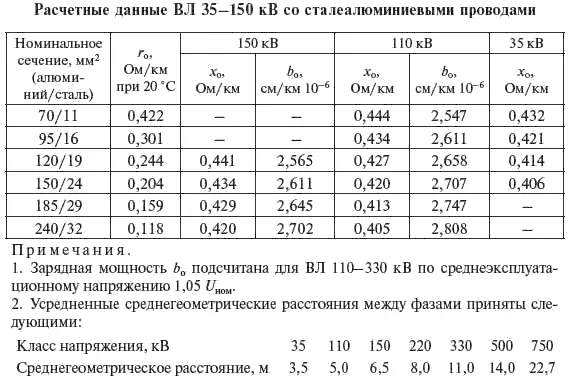

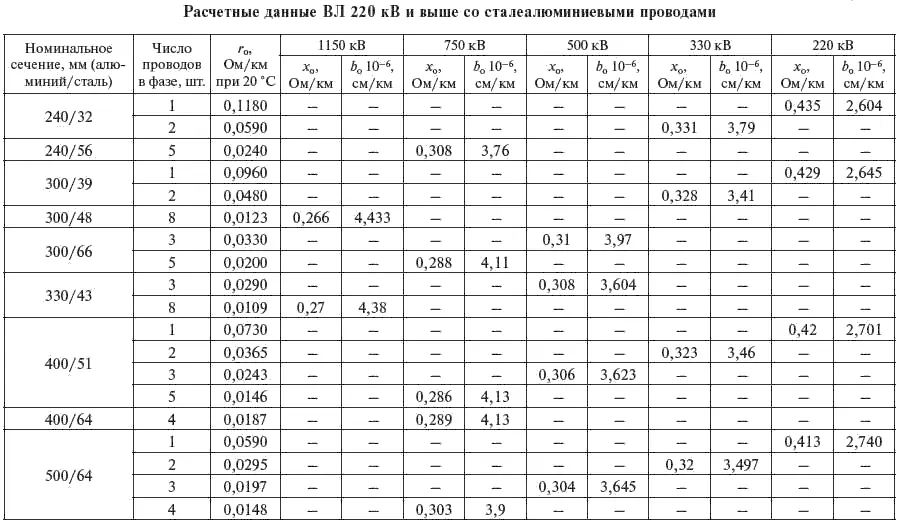

Расчетные данные ВЛ 35 кВ и выше со сталеалюминиевыми проводами приведены в табл. 3.8 и 3.9.

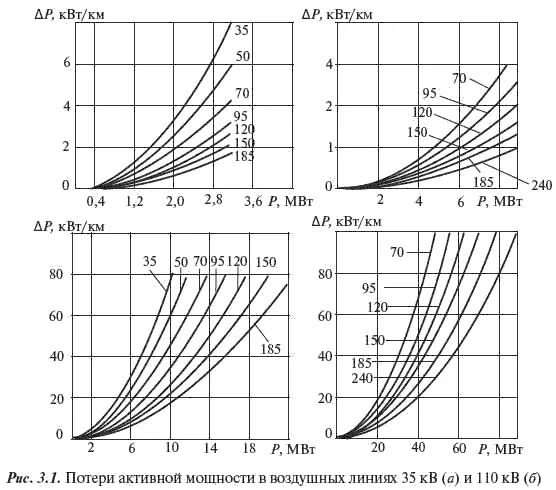

Потери активной мощности в продольном сопротивлении схемы замещения ВЛ 110 и 35 кВ можно определять по рис. 3.1. При этом cos φ был принят равным 0,9; при иных значениях cos φ значения потерь мощности умножаются на 0,81/cos 2φ.

Таблица 3.8

Таблица 3.9

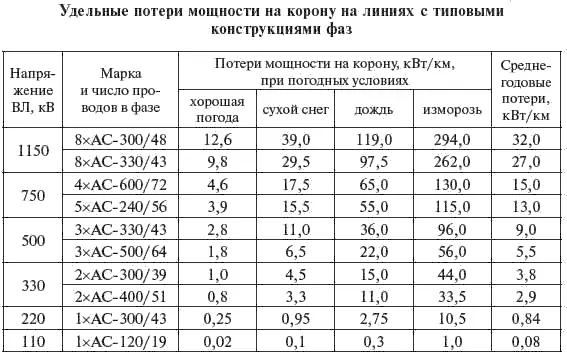

Потери мощности на корону могут быть приняты по данным табл. 3.10.

Таблица 3.10

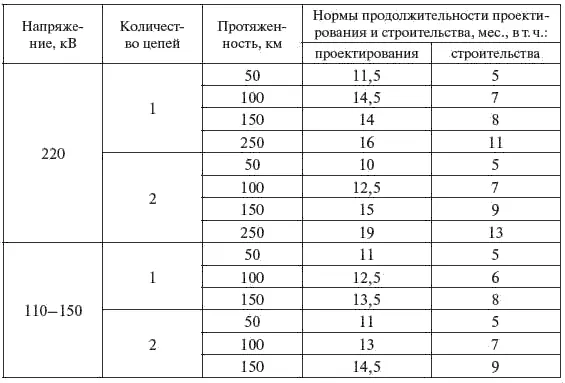

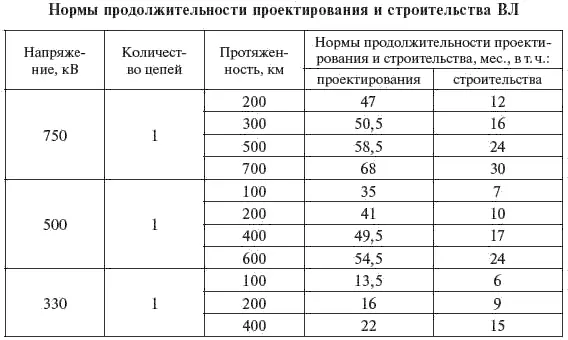

Нормы продолжительности строительства ВЛ (СНиП 1.04.03–85) и продолжительность проектирования (по данным института «Энергосетьпроект») приведены в табл. 3.11. Практика проектирования последних лет позволяет считать данные табл. 3.11 завышенными.

Таблица 3.11

Окончание табл. 3.11

Технико-экономические расчеты по выбору сечения проводов каждой конкретной линии выполняются для ВЛ 750 кВ и выше и передач постоянного тока. При проектировании ВЛ напряжением до 500 кВ включительно выбор сечения проводов производится по нормированным обобщенным показателям. В качестве таких показателей используются нормированные значения экономической плотности тока.

Суммарное сечение ( F ) проводов фазы проектируемой ВЛ составляет

где I p — расчетный ток, А;

J k — нормированная плотность тока, А /мм 2.

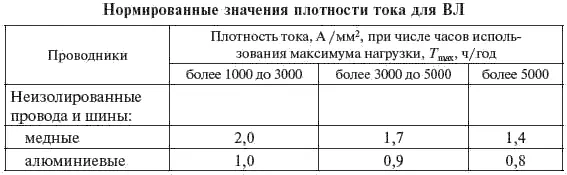

В соответствии с Правилами устройства электроустановок (ПУЭ) нормированы следующие значения плотности тока для ВЛ 35—500 кВ (табл. 3.12).

Значение I p определяется по выражению

I p = I 5 × α i × α t ,

где I 5— ток линии на пятый год ее эксплуатации в нормальном режиме, определяемый для системообразующих линий основной сети по расчетным длительным потокам мощности. Для линий распределительной сети I p определяется расчетом потокораспределения при прохождении максимума нагрузки энергосистемы;

α i — коэффициент, учитывающий изменение нагрузки по годам эксплуатации линии. Для линий 110–220 кВ значение α может быть принято равным 1,05, что соответствует математическому ожиданию этого коэффициента в зоне наиболее часто встречающихся темпов роста нагрузки. Для ВЛ 330 и 500 кВ а i определяется по кривым рис. 3.2. Значения i 1= I 1/ I 5и i 2 = I 10/ I 5характеризуют отношение расчетного тока первого и десятого годов эксплуатации к величине тока пятого года эксплуатации. В практических расчетах a i меняется в пределах от 0,6 до 1,65.

Таблица 3.12

При пользовании кривыми рис. 3.2 I 10принимается не более 2 (кроме ВЛ 330 кВ длиной более 200 км и 500 кВ — более 500 км, для которых I 10принимается не более 1).

Коэффициент α t учитывает число часов использования максимальной нагрузки ВЛ ( Т max), а коэффициент К м— отражает участие нагрузки ВЛ в максимуме энергосистемы (табл. 3.13)
