И. Карапетян - Справочник по проектированию электрических сетей

Таблица 3.37

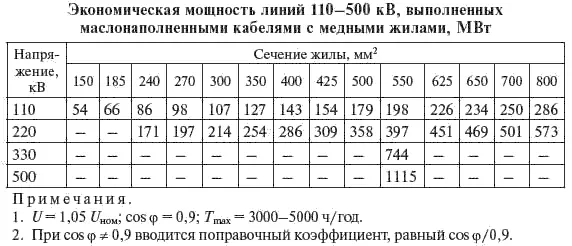

Таблица 3.38

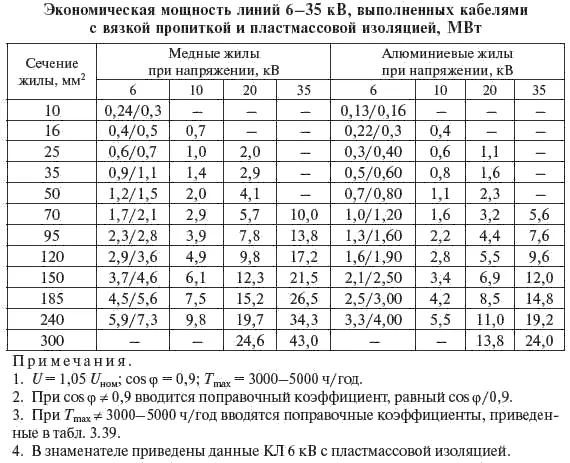

Таблица 3.39

Сечение жил кабеля, выбранное по нормированным значениям плотности тока, должно удовлетворять условиям допустимого нагрева в нормальных и послеаварийных режимах работы.

В ряде случаев (например, при прокладке в воздухе) сечение кабеля определяется допустимой длительной нагрузкой, которая (особенно для маслонаполненных кабелей) ниже экономической. Значение допустимого длительного тока для кабелей зависит от конструкции кабеля, условий прокладки, количества параллельно проложенных кабелей и расстояния между ними.

Для каждой КЛ должны быть установлены наибольшие допустимые токовые нагрузки, определяемые по участку трассы с наихудшими тепловыми условиями при длине участка не менее 10 м.

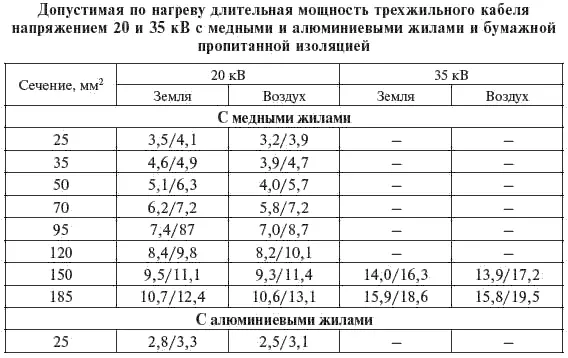

Длительно допустимые токовые нагрузки для разных марок кабелей напряжением до 35 кВ при различных условиях прокладки принимаются в соответствии с ПУЭ. В табл. 3.40-3.42 приведены допустимые длительные мощности КЛ, рассчитанные при среднем эксплуатационном напряжении (1,05 U ном).

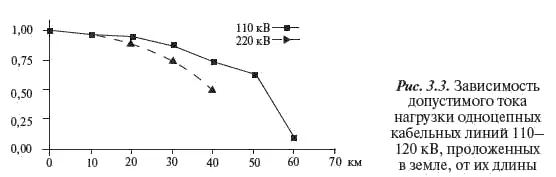

Допустимые нагрузки для маслонаполненных кабелей в большой степени зависят от условий прокладки. Данные табл. 3.38 приведены для среднерасчетных условий и конструкций отечественных кабелей переменного тока. Приведенные значения соответствуют длинам, не превышающим 8-10 км. Для КЛ длиной более 10 км определение передаваемой мощности производится специальным расчетом или ориентировочно по данным рис. 3.3.

Допустимые длительные мощности соответствуют условию прокладки в земле одного кабеля. При прокладке нескольких кабелей вводятся поправочные коэффициенты: 0,9 — для двух кабелей, 0,77 — для четырех, 0,72 — для шести кабелей. При прокладке в воздухе и воде допустимые длительные мощности соответствуют любому количеству кабелей.

Данные табл. 3.40-3.42 определены исходя из температуры окружающей среды: при прокладке кабеля в земле +15 °C и при прокладке в воздухе (туннеле) +25 °C. При другой температуре окружающей среды данные умножают на коэффициенты, приведенные в табл. 3.43.

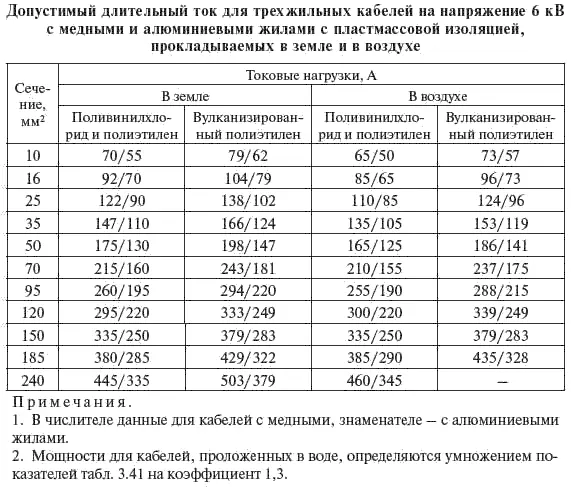

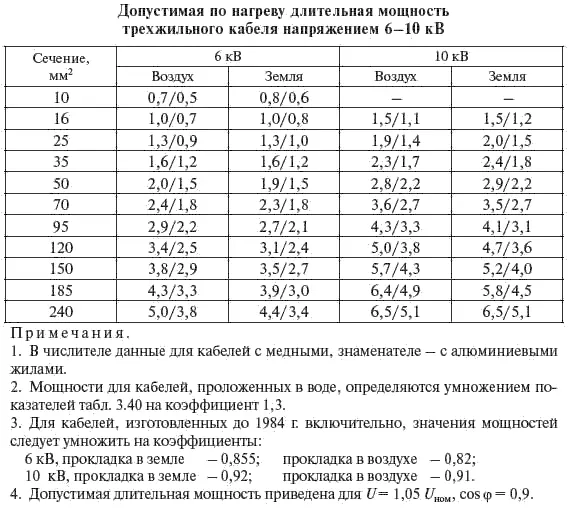

Таблица 3.40

Таблица 3.41

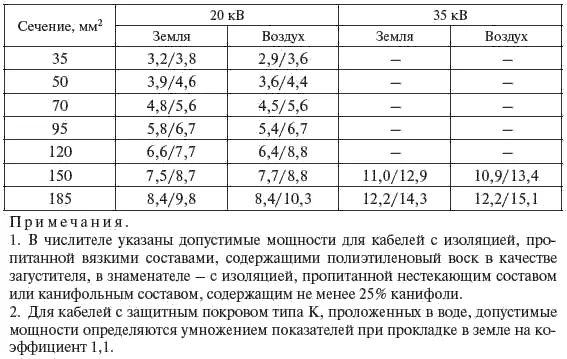

Таблица 3.42

Окончание табл. 3.42

Таблица 3.43

Для кабелей с бумажной пропитанной изоляцией напряжением до 10 кВ, несущих нагрузки меньше допустимых, кратковременную перегрузку допускается принимать в соответствии с таблицей 3.44.

Таблица 3.44

На период ликвидации послеаварийного режима для кабелей с изоляцией из сшитого полиэтилена допускается перегрузка до 17 % номинальной при их прокладке в земле и до 20 % при прокладке в воздухе, а для кабелей из поливинилхлоридного пластика и полиэтилена — до 10 % при их прокладке в земле и в воздухе на время максимума нагрузки, если его продолжительность не превышает 8 ч в сутки, а нагрузка в остальные периоды времени не превышает 1000 ч за срок службы кабелей.

Для кабелей, находящихся в эксплуатации более 15 лет, перегрузка по току не должна превышать 10 %.

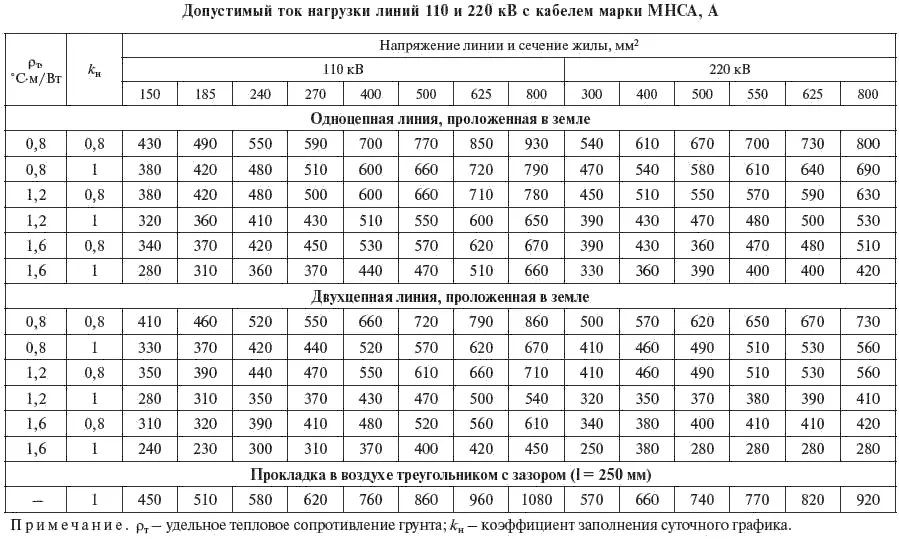

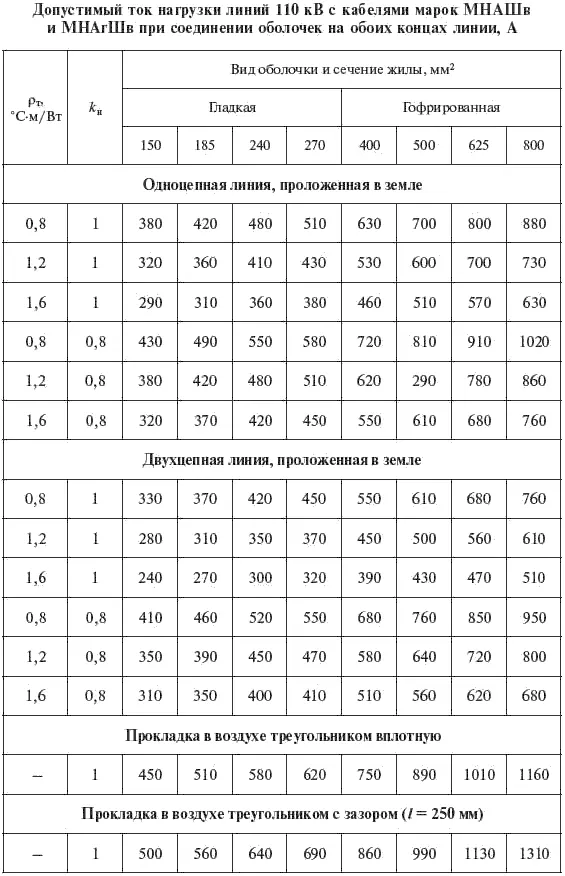

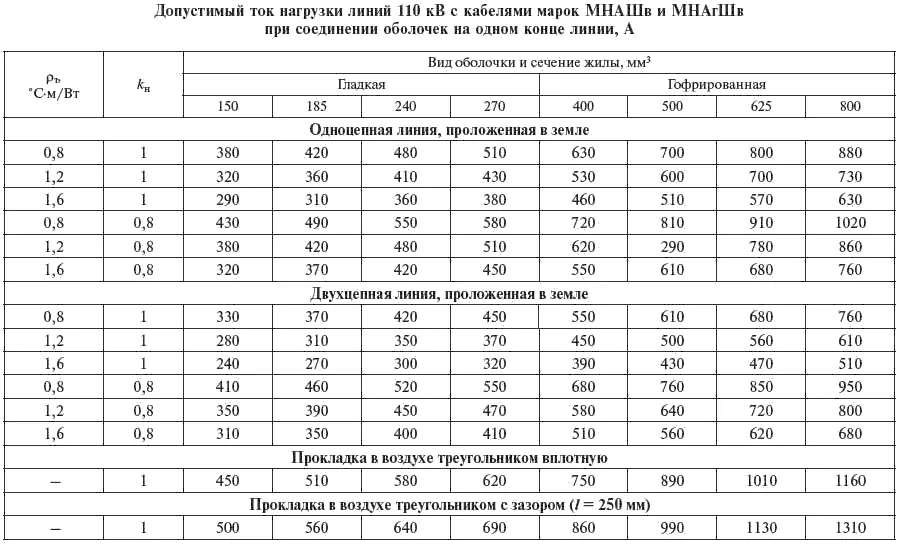

Допустимый ток нагрузки одноцепных и двухцепных КЛ 110–220 кВ, проложенных в земле и воздухе, приведен в табл. 3.45—3.51. В случае двухцепных линий ток приведен для одной цепи.

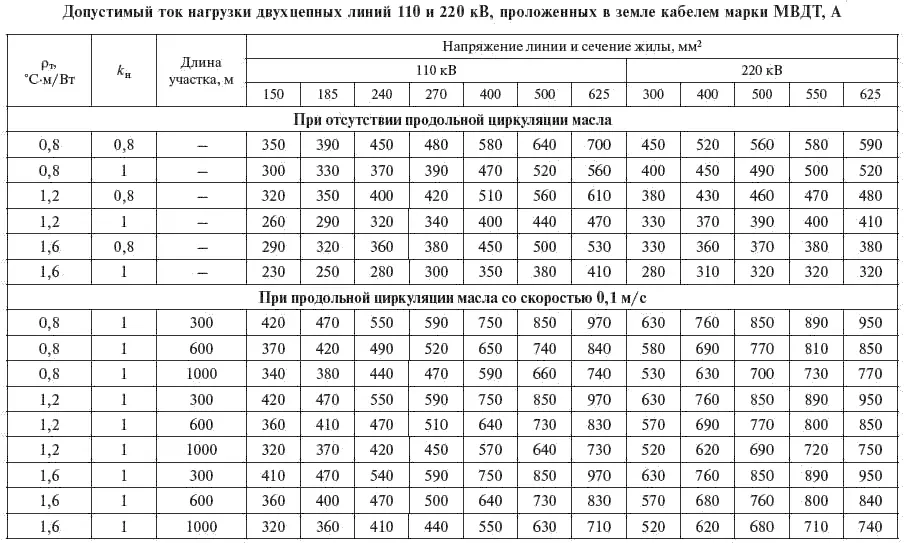

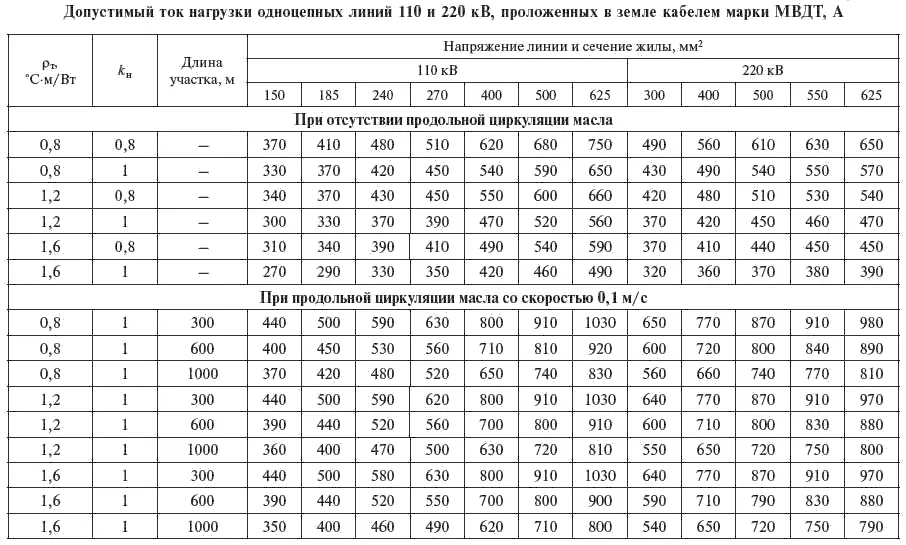

В табл. 3.49-3.50 указан допустимый ток нагрузки одноцепных и двухцепных линий 110 и 220 кВ, проложенных в земле кабелем марки МВДТ.

Расстояние между центрами параллельных линий высокого давления, проложенных в земле, при расчете взаимного теплового влияния принято равным 800 мм. Допустимые нагрузки линий высокого давления, проложенных в земле, даны для случаев как естественного, так и искусственного охлаждения кабелей с помощью продольной циркуляции масла со скоростью 0,1 м/с, осуществляемой на участках различной длины.

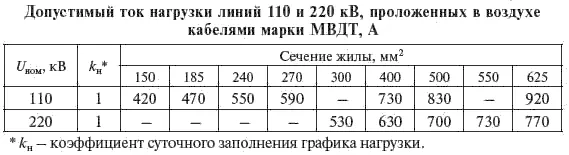

В таблице 3.51 указан допустимый ток нагрузки линий 110 и 220 кВ, проложенных в воздухе кабелями МВДТ.

При прокладке в воздухе влияние параллельных линий высокого давления не учитывалось.

Таблица 3.45

Таблица 3.46

Таблица 3.47

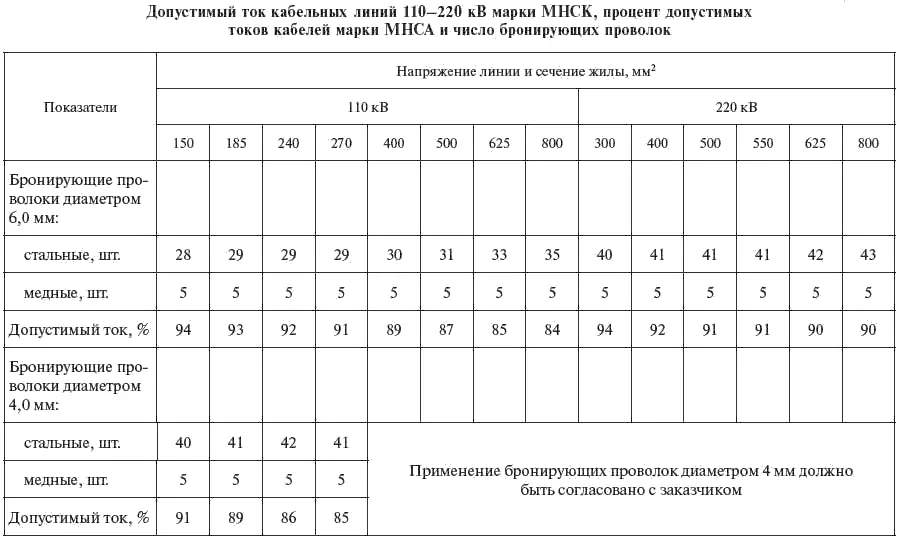

Таблица 3.48

Таблица 3.49

Таблица 3.50

Таблица 3.51

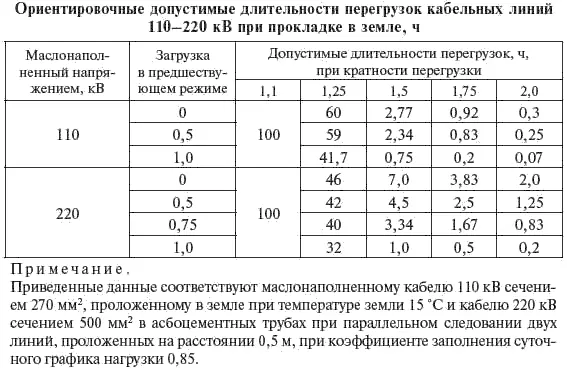

Для маслонаполненных КЛ 110–220 кВ разрешается перегрузка до повышения температуры жилы не более чем на 10 °C выше нормированной заводом. При этом длительность непрерывной перегрузки не должна превышать 100 ч, а суммарная — 500 ч в год. Этим условиям примерно соответствуют кратности перегрузок, указанные в табл. 3.52.

Таблица 3.52

Кабель 110 кВ с пластмассовой изоляцией при заполнении суточного графика нагрузки 0,8 допускает перегрузку в 1,2 раза.

При прокладке нескольких кабелей в земле, а также в трубах продолжительно допустимые мощности (токи) должны быть уменьшены путем введения соответствующих коэффициентов (табл. 3.53).
