В 2004 г. в США был завершен проект по созданию участка (350 м) высокотемпературной сверхпроводящей кабельной линии. Полученный жидкий криоген с температурой -321 °F прокачивается через КЛ.

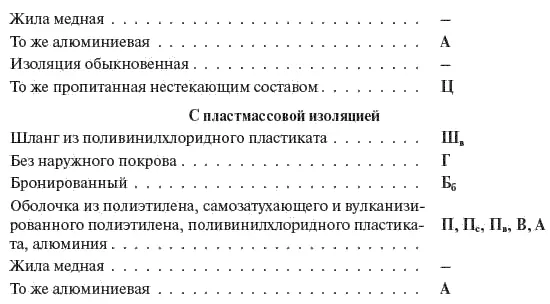

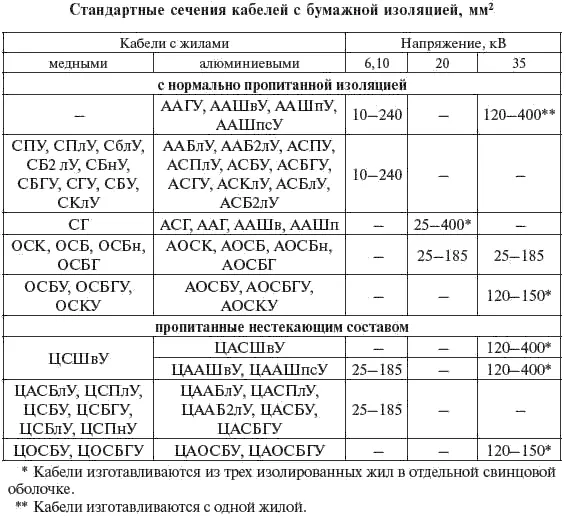

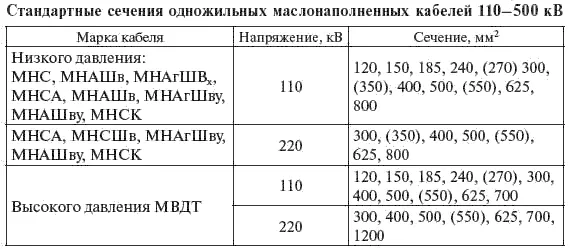

Основные типы силовых кабелей напряжением 6—10 кВ и выше приведены в табл. 3.23, стандартные сечения кабелей — в табл. 3.24— 3.26. Обозначения марок кабелей приведены ниже.

Таблица 3.23

Таблица 3.24

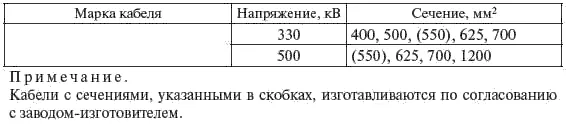

Окончание табл. 3.24

Таблица 3.25

Таблица 3.26

В настоящее время применяют, как правило, кабели с алюминиевыми жилами в алюминиевой оболочке. Применение кабелей с медными жилами требует специального обоснования. Для КЛ, прокладываемых в земле и воде, применяют бронированные кабели. Применение кабелей в свинцовой оболочке предусматривается для прокладки подводных линий, в шахтах, опасных по газу и пыли, для прокладки в особо опасных коррозионных средах. В остальных случаях при невозможности использовать кабели в алюминиевых или пластмассовых оболочках их замена на кабели в свинцовых оболочках требует специального обоснования.

В последние годы в сетях зарубежных энергосистем получили широкое распространение кабели с изоляцией из сшитого полиэтилена (российское обозначение СПЭ, английское — XLPE). Кабели среднего напряжения из сшитого полиэтилена занимают 80–85 % рынка в США и Канаде, 95 % — в Германии и Дании, 100 % — в Японии, Финляндии, Швеции и Франции. Основные достоинства кабелей со СПЭ-изоляцией:

изготавливаются на напряжение до 500 кВ;

срок службы кабелей составляет не менее 30 лет;

пропускная способность в зависимости от условий прокладки на 15–30 % выше, чем у кабелей с бумажной или маслонаполненной изоляцией, так как кабели со СПЭ-изоляцией рассчитаны на длительную работу при температуре жилы 90 °C, а их бумажно-масляные аналоги допускают нагрев до 70 °C;

отвечают экологическим требованиям;

прокладка и монтаж меньше зависят от погоды и могут проводиться даже при температуре -20 °C;

значительно дешевле и проще становятся обслуживание и ремонт при механических повреждениях, существенно легче выполняются прокладка и монтаж соединительных муфт и концевых заделок в полевых условиях;

возможность прокладки по трассе с неограниченной разницей уровней;

меньший вес и допустимый радиус изгиба; большая строительная длина

В РФ кабели со СПЭ-изоляцией изготовляются в ОАО «Севкабель», «Москабель» и др.

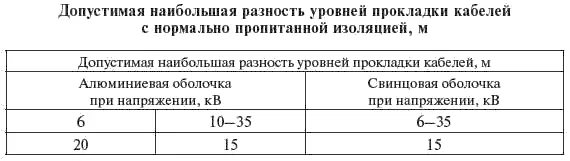

Для кабелей с нормально пропитанной бумажной изоляцией наибольшая допустимая разность уровней между точками прокладки приведена в табл. 3.27. Разность уровней для кабелей с нестекающей пропиткой, пластмассовой и резиновой изоляцией не ограничивается. Максимальная возможная разность уровней в маслонаполненных КЛ низкого давления составляет 20–25 м. Для кабелей высокого давления (в стальных трубах) возможная разность уровней между стопорными муфтами определяется минимально допустимым снижением давления масла в трубопроводе до 1,2 МПа. Нормальное давление масла принимается равным (1,5 ± 2 %) МПа, максимальное — согласовывается с заводом-изготовителем.

Таблица 3.27

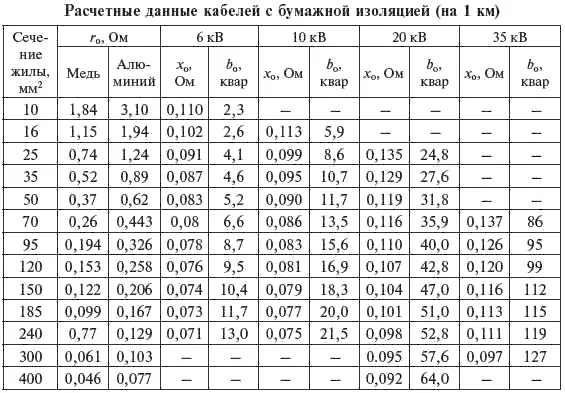

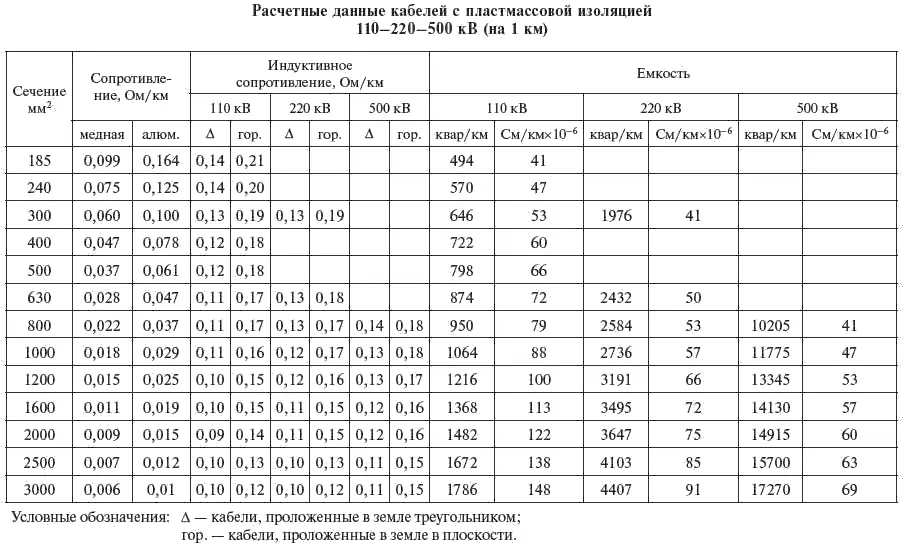

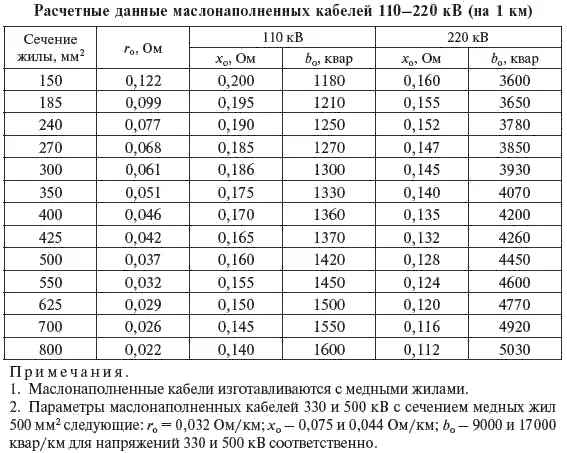

Максимальные строительные длины силовых кабелей приведены в табл. 3.28. Для маслонаполненных кабелей 110 кВ и выше стандартная строительная длина составляет до 800 м. Завод-изготовитель уточняет строительные длины таких кабелей в соответствии с проектом прокладки линии. Расчетные данные кабелей с бумажной изоляцией до 35 кВ, маслонаполненных кабелей 110 и 220 кВ и кабелей с пластмассовой изоляцией приведены в табл. 3.29—3.31.

Таблица 3.28

Таблица 3.29

Таблица 3.30

Таблица 3.31

Кабельные линии находят преимущественное применение в условиях промышленной и городской застройки, т. е. в районах, где прокладка ВЛ встречает большие затруднения. В городах и промышленных зонах КЛ прокладывают, как правило, в земле (траншеях) по непроезжей части улиц (под тротуарами) и по техническим полосам (газоны с кустарниковой посадкой). На территориях, насыщенных подземными коммуникациями, прокладку КЛ выполняют в коллекторах и туннелях. При пересечении проезжей части улиц КЛ прокладывают в блоках или трубах.

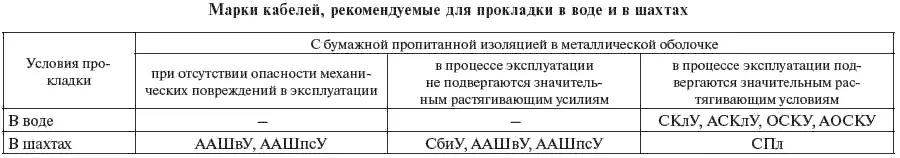

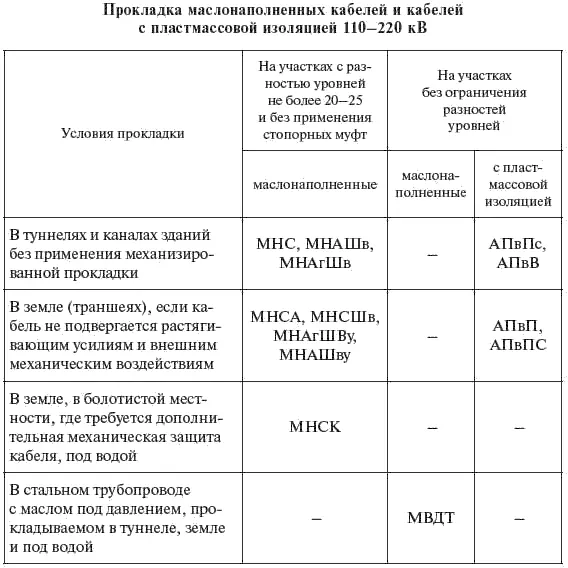

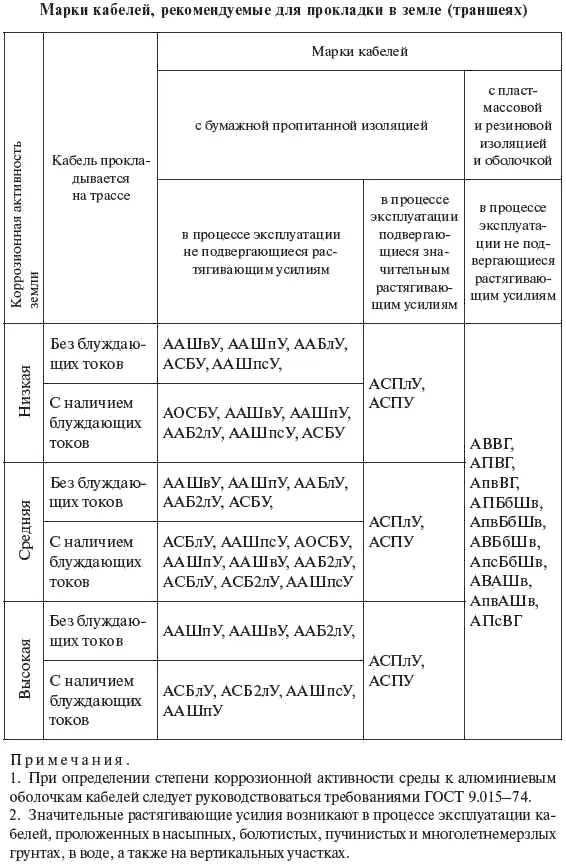

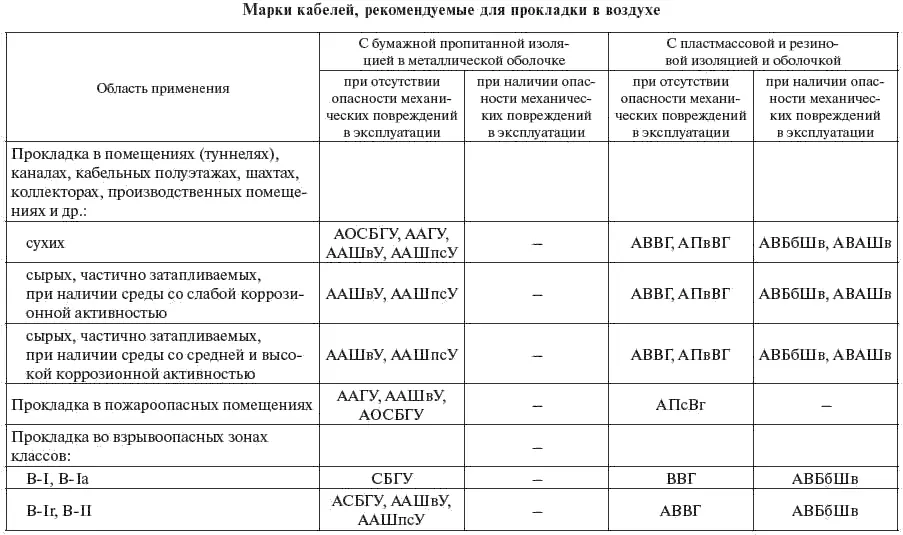

Марки кабелей, рекомендуемые для прокладки в земле (траншее), в воздухе и воде приведены в табл. 3.32-3.35.

Таблица 3.32

Таблица 3.33

Таблица 3.34

Окончание табл. 3.34

Таблица 3.35

Выбор сечения КЛ выполняется по нормативной плотности тока, установленной в зависимости от конструкции кабеля и числа часов использования максимальной нагрузки (табл. 3.36).

Таблица 3.36

Экономическая мощность КЛ, рассчитанная по нормированной плотности тока, приведена в табл. 3.37 и 3.38.
