И. Карапетян - Справочник по проектированию электрических сетей краткое содержание
Приводятся сведения по проектированию электрических сетей энергосистем, методам технико-экономических расчетов, выбору параметров и схем сетей, данные по электрооборудованию, воздушным и кабельным линиям, по стоимости элементов электрических сетей.
В настоящем издании учтены последние изменения структуры российской энергетики и требования новых нормативных документов; приведены новые технические данные по кабельным линиям, автотрансформаторам, коммутационным аппаратам и другим видам оборудования, а также уточненные стоимостные показатели объектов сетевого хозяйства; рассмотрены современные подходы к формированию тарифов на электроэнергию.
Справочник предназначен для инженеров, занятых проектированием и эксплуатацией энергетических систем и электрических сетей, а также для студентов энергетических вузов.
Справочник по проектированию электрических сетей - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Для кабелей, проложенных в земле, продолжительно допустимые мощности (токи) приняты из расчета, что удельное тепловое сопротивление земли составляет 1,2 мК /Вт. Если сопротивление отличается от указанного, следует применять поправочные коэффициенты по табл. 3.54.

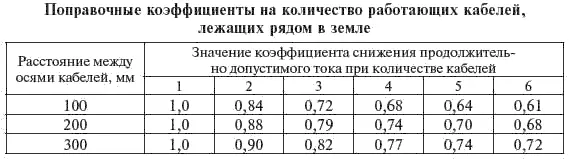

Таблица 3.53
Таблица 3.54

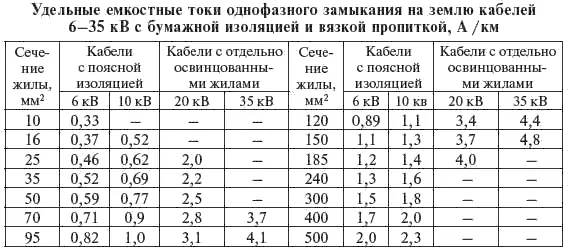

Удельные емкостные токи однофазного замыкания на землю кабелей 6-35 кВ с бумажной изоляцией и вязкой пропиткой приведены в табл. 3.55.
Таблица 3.55

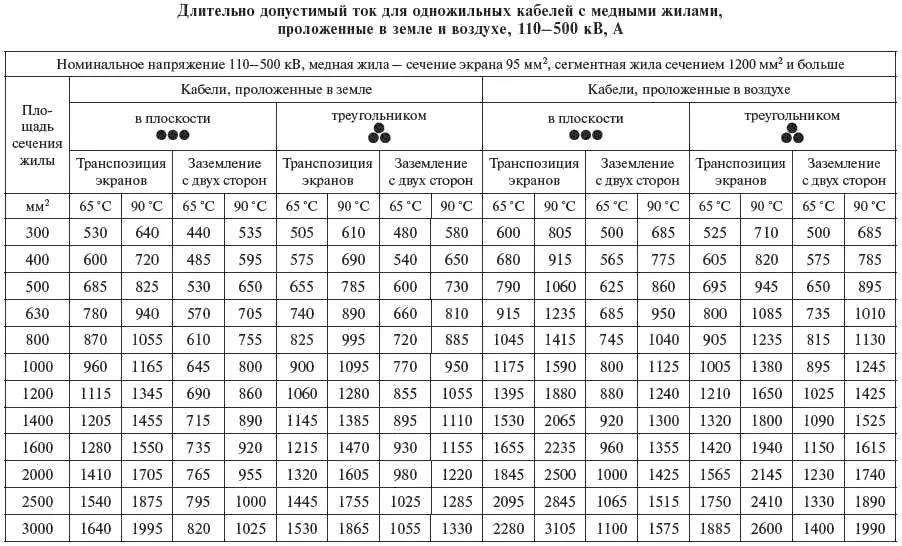

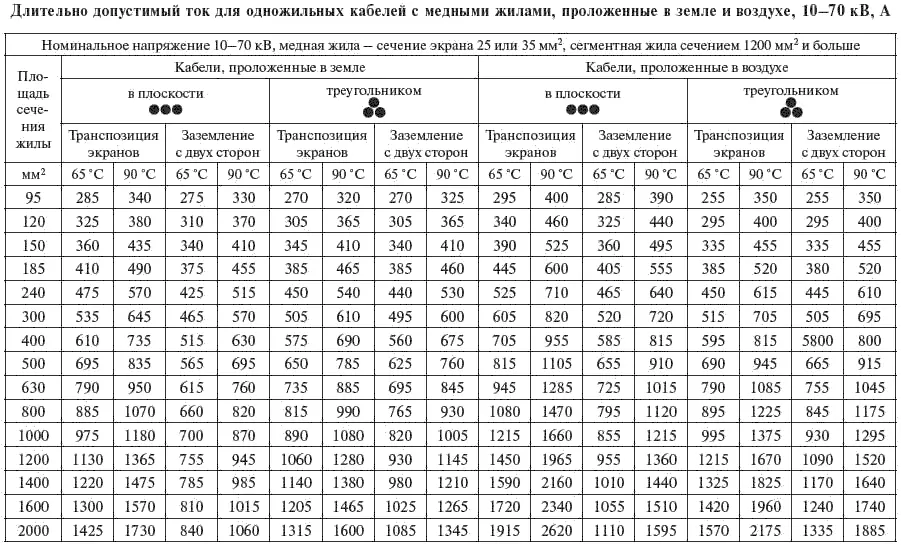

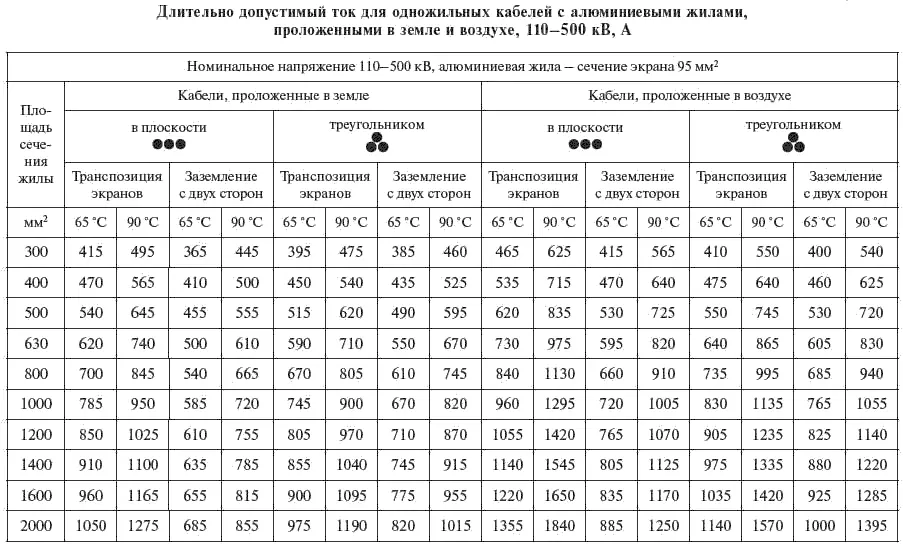

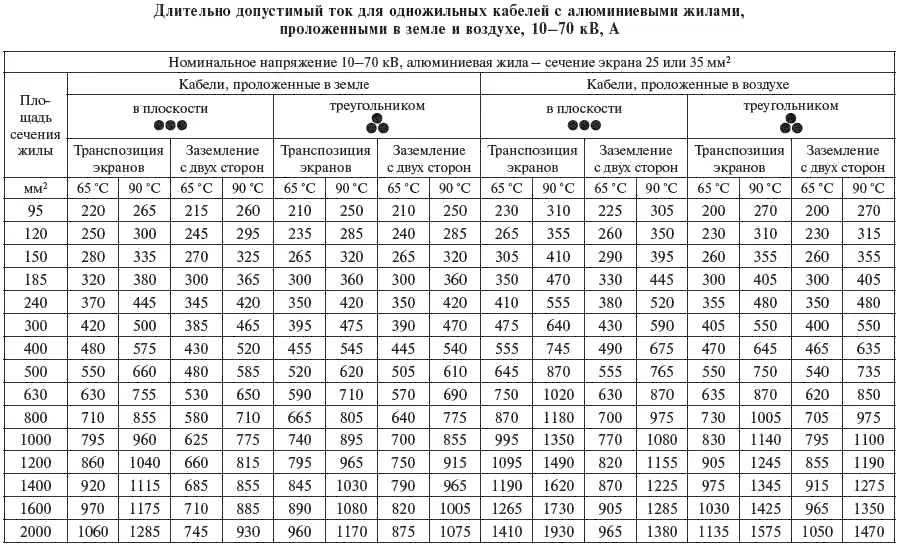

Технические параметры кабелей 10–70 кВ и 110–500 кВ с пластмассовой изоляцией фирмы «АВВ» приведены в табл. 3.56-3.68 В табл. 3.56-3.59 приведены длительно допустимые токи для одножильных кабелей с пластмассовой изоляцией 10–70 кВ и 110500 кВ, проложенных в земле и воздухе.
Таблица 3.56
Таблица 3.57
Таблица 3.58
Таблица 3.59
Поправочные коэффициенты для одножильных кабелей с пластмассовой изоляцией приведены в табл. 3.60-3.68

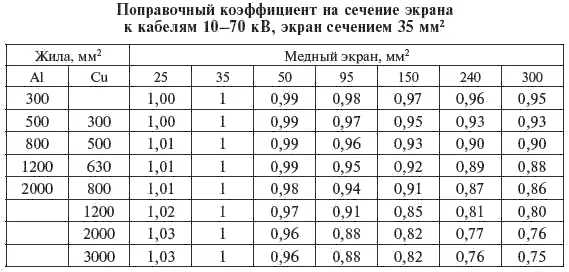

Поправочный коэффициент на сечение экрана применяется к одножильным кабелям, проложенным треугольником при заземлении экранов с двух сторон. Поправочный коэффициент на сечение экрана при заземлении с одной стороны или при транспозиции экранов не применяется. Поправочный коэффициент к таблицам 3.56 и 3.57 приведен в табл. 3.60
Таблица 3.60

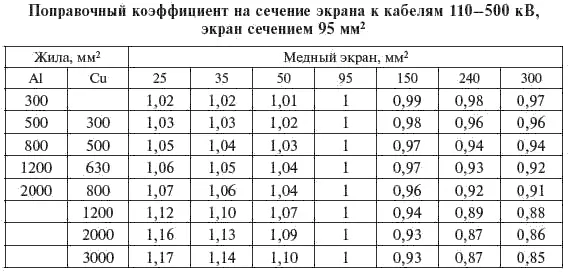

Поправочный коэффициент к таблицам 3.58 и 3.59 приведен в табл. 3.61.
Таблица 3.61

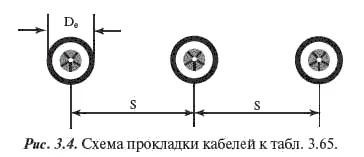

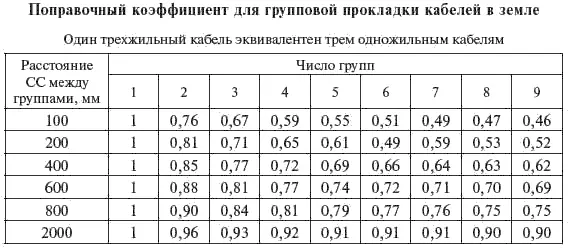

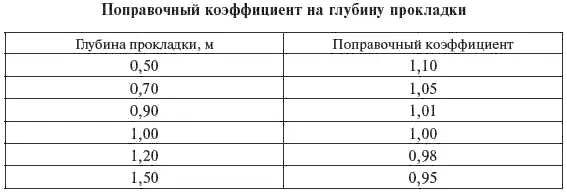

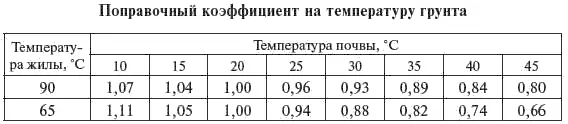

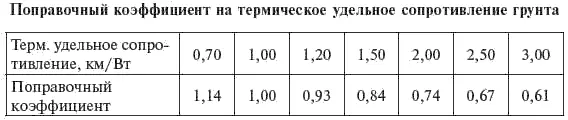

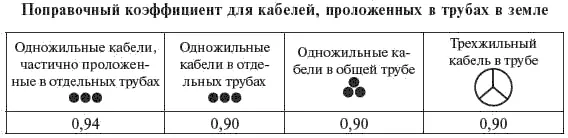

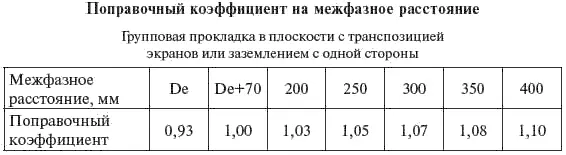

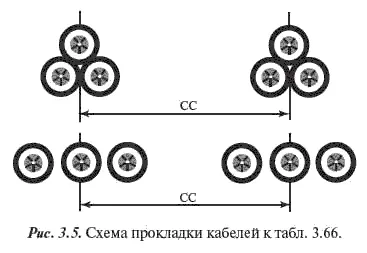

В табл. 3.62-3.68 приведены поправочные коэффициенты: при прокладке кабелей в земле на глубину прокладки (табл. 3.62), на температуру грунта (табл. 3.63), на термическое удельное сопротивление грунта (табл. 3.64), на межфазное расстояние (табл. 3.65,
Таблица 3.62
Таблица 3.63
Таблица 3.64
Таблица 3.65
Таблица 3.66
Таблица 3.67
Поправочный коэффициент на кабели, проложенные в воздухе, приведен в табл. 3.68.
Таблица 3.68
Кабель с СПЭ-изоляцией может подвергаться перегрузкам с температурой свыше 90 °C, но как можно реже; при этом температура жилы может достигать 105 °C. Отдельные аварийные перегрузки не нанесут значительных повреждений кабелю. Тем не менее частота и длительность таких перегрузок должны быть сведены к минимуму.

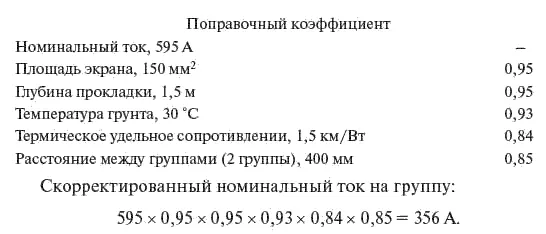

Пример применения поправочных коэффициентов
Две группы кабелей с СПЭ-изоляцией на напряжение 110 кВ с алюминиевыми жилами 1x500/150 мм 2, проложенные в земле треугольником. Экраны заземлены с двух сторон, температура жилы 90 °C. По табл. 3.59 определяется номинальный ток 595 А без поправки.
Линии напряжением 6—10–20 кВ подлежат проверке на максимальную потерю напряжения от ЦП до удаленной трансформаторной ПС (ТП) 6-10-20 кВ.
Опыт проектирования линий 6-10-20 кВ показывает, что достаточно анализировать только режимы крайних ТП: ближайшей к ЦП и наиболее удаленной.
Средние значения потерь напряжения в КЛ 6-10-20 кВ составляют 5–7 %, при этом меньшие значения соответствуют длинным, а большие — коротким линиям 0,4 кВ, отходящим от ТП 6—10–20/0,4 кВ. Линии 6-10 кВ, идущие к электроприемникам этого напряжения, проверяются на допустимые отклонения напряжения, регламентируемые ГОСТ 13109-97.
Кабельные линии (кроме защищаемых плавкими предохранителями) подлежат проверке по термической стойкости при токах КЗ. Температура нагрева проверяемых проводников при КЗ должна быть не выше следующих предельно допустимых значений, °С:
Кабели до 10 кВ включительно с изоляцией:
бумажно-пропитанной — 200;
поливинилхлоридной или резиновой — 150;
полиэтиленовой — 120;
Кабели 20-220 кВ — 125.

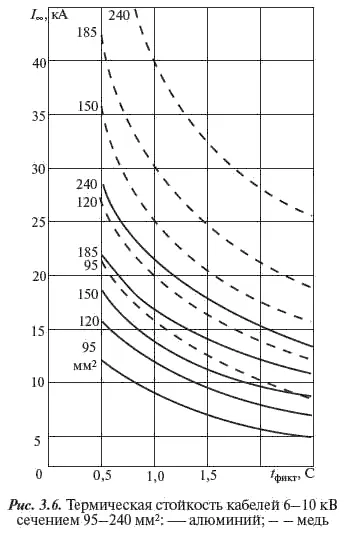

Предельные значения установившегося тока КЗ, соответствующего термической стойкости кабелей 10 кВ с медной и алюминиевой жилой и бумажной изоляцией, приведены на рис. 3.6.
Наибольшее развитие в России получили сети 6 кВ, на их долю приходится около 50 % протяженности сетей среднего напряжения. Одним из направлений развития сетей среднего напряжения является перевод сети 6 кВ на 10 кВ. Это наиболее сложно осуществить в городских сетях, где сеть 6 кВ выполнена кабелем.
Влияние повышенного напряжения на срок службы кабелей, переведенных с 6 на 10 кВ, определяет следующую последовательность принятия решений.
Целесообразность использования кабелей 6 кВ на напряжении 10 кВ или их замены при переводе КЛ 6 кВ на напряжение 10 кВ следует определять исходя из технико-экономического анализа с учетом местных условий. При этом следует учитывать, что сроки работы кабелей 6 кВ, переведенных на напряжение 10 кВ, в зависимости от их состояния на момент перевода и с учетом режимов работы линий распределительной и питающей городской сети (до и после перевода), а также предшествующего срока работы кабелей на номинальном напряжении могут быть приняты равными:
