Вторая категория — электроприемники, перерыв электроснабжения которых связан с массовым недоотпуском продукции, простоем рабочих, механизмов и т. п. Эти электроприемники рекомендуется обеспечивать электроэнергией от двух независимых источников питания; при этом допустим перерыв электроснабжения на время, необходимое для включения резервного питания дежурным персоналом или выездной бригадой.

Третья категория — все остальные электроприемники. Электроснабжение этих электроприемников может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента сети, не превышают 1 сутки.

При разработке схемы электроснабжения необходимо иметь в виду, что потребители электроэнергии, как правило, состоят из электроприемников, относящихся к различным категориям по требуемой степени надежности электроснабжения.

В соответствии с действующими нормативными документами схемы присоединения электростанций и ПС к системообразующей сети должны обеспечивать надежность питания энергоузлов и транзит мощности по принципу «N-1». В процессе реализации проектной схемы сети допускается неполное резервирование отдельного энергоузла с ограничением его максимальной нагрузки на время ремонта или замены основного оборудования на 25 %, но не более 400 МВт при внешнем электроснабжении на напряжении 750 кВ, 250 МВт — при 500 кВ, 150 МВт — при 330 кВ и 50 МВт — при 220 кВ (при условии обеспечения питания ответственных потребителей).

Схема и параметры электрической сети должны обеспечивать надежность электроснабжения, при которой в случае отключения любой линии или трансформатора сохраняется питание потребителей без ограничения нагрузки с соблюдением нормативного качества электроэнергии.

Помимо общих требований к надежности и пропускной способности системообразующих и распределительных сетей общего назначения регламентируются соответствующие требования к отдельным группам потребителей — промышленным предприятиям, тяговым подстанциям электрифицированных железных дорог, насосных и компрессорных станций магистральных трубопроводов и других потребителей (пп. 4.6–4.8). В нормативных документах конкретизированы требования по резервированию, количеству цепей и трансформаторов на ПС, схемам присоединения ПС к сети.

Если рассматриваемые варианты схемы существенно различаются по надежности электроснабжения, рекомендуется производить экономическую оценку ущерба от недоотпуска электроэнергии в соответствии с методикой, изложенной в п. 6.5. Учет ущерба от недоотпуска электроэнергии при выполнении технико-экономических расчетов по выбору схем электрических сетей рекомендуется также в следующих случаях:

при расчетах пропускной способности системообразующих сетей по условиям взаиморезервирования;

для определения относительной эффективности различных мероприятий, рекомендуемых для обеспечения требуемой надежности;

при обосновании эффективности повышения уровней надежности (степени резервирования) сверх нормативных требований.

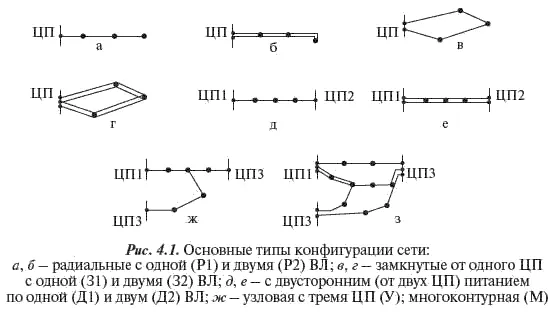

Типы конфигурации электрических сетей и их применение.Общепринятая классификация электрических сетей по их конфигурации отсутствует. Однако, несмотря на многообразие применяемых конфигураций и схем, любую сеть можно расчленить на отдельные участки, опирающиеся на ЦП, и отнести к одному из рассмотренных ниже типов (рис. 4.1).

Одинарная радиальная сеть (далее, для сокращения, тип Р1, рис. 4.1, а) является наиболее дешевой, но обеспечивает наименьшую надежность; получила широкое распространение как первый этап развития сети — при небольших нагрузках присоединенных ПС и возможности их резервирования по сети среднего (СН) [4] В разделе 4 СН — среднее напряжение. или низшего напряжения (НН). При этом для правильного проектирования сети уже на первом этапе следует решить, в каком направлении намечается дальнейшее развитие сети, чтобы привести ее к одному из типов по рис. 4.1, б, в или г.

Двойная радиальная сеть (тип Р2, рис. 4.1, б ) за счет дублирования линии (на одних или разных опорах) обеспечивает резервирование питания потребителей. Эта схема характеризуется равномерной загрузкой обеих ВЛ, что соответствует минимуму потерь, не вызывает увеличения токов КЗ в смежных участках сети, позволяет осуществлять четкое ведение режимов работы сети, обеспечивает возможность присоединения ПС по простейшим схемам.

При электроснабжении района от одного ЦП находят применение также замкнутые сети кольцевой конфигурации одинарные (тип З1, рис. 4.1, в) и двойные (тип З2, рис. 4.1, г). Достоинствами этих схем, как и радиальных, являются независимость потокораспределения от перетоков в сети высшего напряжения (ВН), отсутствие влияния на уровень токов КЗ в прилегающих сетях, возможность применения простых схем присоединения ПС.

Широкое применение находит замкнутая одинарная сеть, опирающаяся на два ЦП (тип Д1, рис. 4.1, д). Эта конфигурация образуется в результате поэтапного развития сети между двумя ЦП. Преимуществами такой конфигурации являются возможность охвата территории сетями, создание шин между двумя ЦП для присоединения по мере необходимости новых ПС, уменьшение суммарной длины ВЛ по сравнению с присоединением каждой ПС «по кратчайшему пути» (что приводит к созданию сложнозамкнутой сети), возможность присоединения ПС по упрощенным схемам. Недостатками конфигурации Д1 являются большая вероятность неэкономичного потокораспределения при параллельной работе сетей разных напряжений и повышение уровней токов КЗ, вызывающее необходимость секционирования в нормальных режимах.

Модификацией конфигурации Д1 является замкнутая двойная сеть, опирающаяся на два ЦП (тип Д2, рис. 4.1, е). Применяется при более высоких плотностях нагрузок, обладает практически теми же преимуществами и недостатками, что и конфигурация Д1.

Узловая сеть (тип У, рис. 4.1, ж) имеет более высокую надежность, чем Д1 и Д2, за счет присоединения к трем ЦП, однако плохо управляема в режимном отношении и требует сооружения сложной узловой ПС. Создание такой сети, как правило, бывает вынужденным — при возникновении технических ограничений для дальнейшего использования сети типа Д1.

Многоконтурная сеть (тип М, рис 4.1, з) является, как правило, результатом неуправляемого развития сети в условиях ограниченного количества и неравномерного размещения ЦП. Характеризуется сложными схемами присоединения ПС, трудностями обеспечения оптимального режима, повышенными уровнями токов КЗ.
