Основой рационального построения сети является применение простых типов конфигураций и использование в качестве коммутационных пунктов, главным образом, ПС следующей ступени напряжения, являющихся ЦП для проектируемой сети.

Для распределительной сети такими конфигурациями являются в первую очередь двойная радиальная сеть (Р2) и одинарная замкнутая, опирающаяся на два ЦП (Д1). Технико-экономические исследования и анализ области применения этих конфигураций показывают, что применение конфигурации типа Р2 (как правило, на двухцепных опорах) эффективнее при небольших расстояниях от потребителей до ЦП и при высоких уровнях нагрузок. Этот тип сети находит применение для электроснабжения промпредприятий и отдельных районов городов на напряжении 110 кВ (см. пп. 4.5 и 4.8).

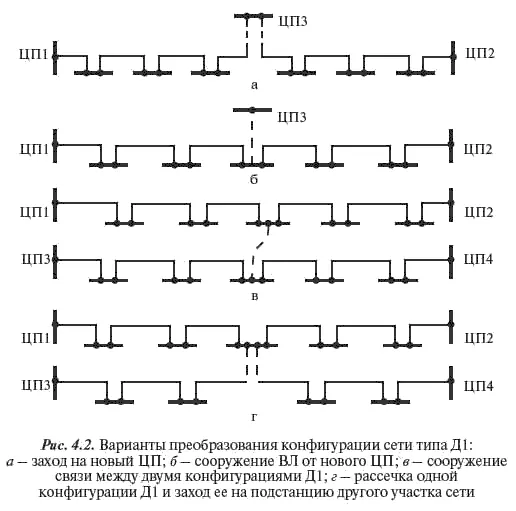

Конфигурация Д1 находит широкое применение в сетях 110 кВ для электрификации потребителей сельской местности, а также в распределительных сетях 220 кВ, обеспечивая с наименьшими затратами максимальный охват территории. Техническими ограничениями для конфигурации Д1 являются пропускная способность головных участков, которая должна обеспечивать электроснабжение всех присоединенных ПС в послеаварийном режиме при выходе одного из них, а также предельное количество присоединенных ПС (см. п. 4.4). При возникновении технических ограничений для дальнейшего использования сети типа Д1 она может быть преобразована одним из способов, указанных на рис. 4.2. Схема рис. 4.2, а является предпочтительной, так как не усложняет конфигурацию сети, однако возможность ее применения обусловлена благоприятным размещением нового ЦП относительно рассматриваемой сети; схемы рис. 4.2, б-г приводят к созданию узловых (У) и многоконтурных (М) конфигураций и усложнению схем отдельных ПС; схемы рис. 4.2, в и г применяются в тех случаях, когда сооружение нового ЦП оказывается нецелесообразным.

Конфигурация типа Д2 обладает большой пропускной способностью и может использоваться длительное время без преобразования в другие типы. Она применяется в сетях 110 кВ систем электроснабжения городов, а также в сетях 110–220 кВ для электроснабжения протяженных потребителей — электрифицируемых железных дорог и трубопроводов.

Замкнутые конфигурации, опирающиеся на один ЦП (З1 и З2), используются, как правило, на первом этапе развития сети: первые — в сельской местности с последующим преобразованием в два участка типа Д1, вторые — в городах с последующим преобразованием в два участка типа Д2.

Применение сложнозамкнутых конфигураций распределительной сети (типов У, М) из-за присущих им недостатков (см. выше) нежелательно, однако в условиях развивающейся сети избежать их не удается. По мере появления новых ЦП следует стремиться к упрощению многоконтурной сети; при этом новые ЦП целесообразно размещать в ее узловых точках.

Системообразующие сети характеризуются меньшим многообразием типов конфигурации. Здесь, как правило, применяются конфигурации Д1 и У. При этом в качестве узловых точек используются распредустройства электростанций и часть ПС сети. Конфигурация системообразующей сети усложняется тем больше, чем длительнее она развивается в качестве сети высшего класса напряжения; после «наложения» сети следующего класса напряжения начинается процесс упрощения конфигурации сети низшего напряжения.

Вопросы размещения и способов присоединения ПС, определяющие схему сети, рассматриваются в п. 4.4.

Схема выдачи мощности электростанций зависит от конфигурации и схемы электрической сети энергосистемы, в которой сооружается электростанция, и, в свою очередь, существенно влияет на дальнейшее развитие этой сети.

Схемы выдачи мощности крупных электростанций к узловым ПС основной сети в нормальных режимах работы энергосистемы и в нормальной схеме сети должны обеспечивать возможность выдачи всей располагаемой мощности (за вычетом нагрузки распределительной сети и собственных нужд) на всех этапах сооружения электростанции (энергоблок, очередь).

Схема присоединения АЭС на всех этапах ввода мощности должна обеспечивать выдачу всей располагаемой мощности (за вычетом нагрузки распределительной сети и собственных нужд) в любой период суток или года как при полной схеме сети, так и при отключении любой линии или трансформатора связи шин без воздействия автоматики на разгрузку АЭС.

В схемах присоединения к сети крупных ГЭС и КЭС на органическом топливе на всех этапах ввода мощности рекомендуется обеспечивать возможность выдачи всей располагаемой мощности станции (за вычетом нагрузки распределительной сети и собственных нужд) в любой период суток или года как при работе всех отходящих линий, так и отключении одной из линий.

В качестве расчетного года, как правило, принимается год ввода последнего энергоблока. При этом следует учитывать, что по мере развития энергосистемы и появления новых электростанций район потребления электроэнергии рассматриваемой электростанции сужается; это может привести к изменению потоков мощности по отходящим ВЛ. В связи с этим схема выдачи мощности должна быть проверена на перспективу не менее 5 лет после ввода последнего энергоблока.

Основными принципиальными вопросами являются выбор напряжения, на котором выдается мощность, оптимальное распределение генераторов между РУ разных напряжений, количество отходящих ВЛ на каждом из напряжений, характер и объем потоков обменной мощности.

Требования к главным схемам электрических соединений электростанций регламентированы нормами технологического проектирования АЭС, КЭС и ГЭС.

При напряжениях 330–750 кВ в качестве главных схем электрических соединений электростанций получили широкое использование:

две системы шин с тремя выключателями на две цепи (схема 3/2);

две системы шин с четырьмя выключателями на три цепи (схема 4 / 3);

блочные схемы генератор — трансформатор — линия (ГТЛ) — РУ понижающей ПС соответствующего напряжения.

Некоторое применение получили и другие главные схемы электрических соединений электростанций:

блочные схемы ГТЛ с уравнительно-обходным многоугольником;

схемы многоугольников с числом присоединений, как правило, до четырех, иногда до шести;

схемы связанных многоугольников с двумя связывающими перемычками с выключателями в них.

Современные крупные электростанции сооружаются без РУ генераторного напряжения. На электростанциях рекомендуется применять не более двух РУ повышенных напряжений (220–500 кВ, 330–750 кВ, 500–1150 кВ). Оптимальное распределение генераторов между РУ разных напряжений зависит от их единичной мощности и схемы сети района размещения станции. Современные АЭС и КЭС сооружаются с генераторами мощностью 500–1000 МВт, а ГЭС — до 640 МВт. Сооружение третьих РУ (как правило, 110 кВ) встречается крайне редко — на действующих электростанциях при нагрузке местного района, соизмеримой с мощностью генераторов. В остальных случаях при необходимости устанавливаются АТ 220 (330) / 110 кВ.
