И. Карапетян - Справочник по проектированию электрических сетей

На изменение промышленного электропотребления в перспективе влияют следующие факторы:

на увеличение удельных расходов — повышение безопасности и комфортности труда (подземные выработки, шахты), усложнение условий добычи сырья (угледобыча, нефтедобыча), углубление переработки сырьевых продуктов (нефтепереработка), вовлечение в производство ресурсов с низким содержанием ценных компонентов, повышение качества продукции за счет применения электроемких технологий и др.;

на уменьшение удельных расходов — совершенствование технологий, повышение эффективности использования электроэнергии (черная и цветная металлургия, химия, машиностроение), внедрение мероприятий по экономии электроэнергии.

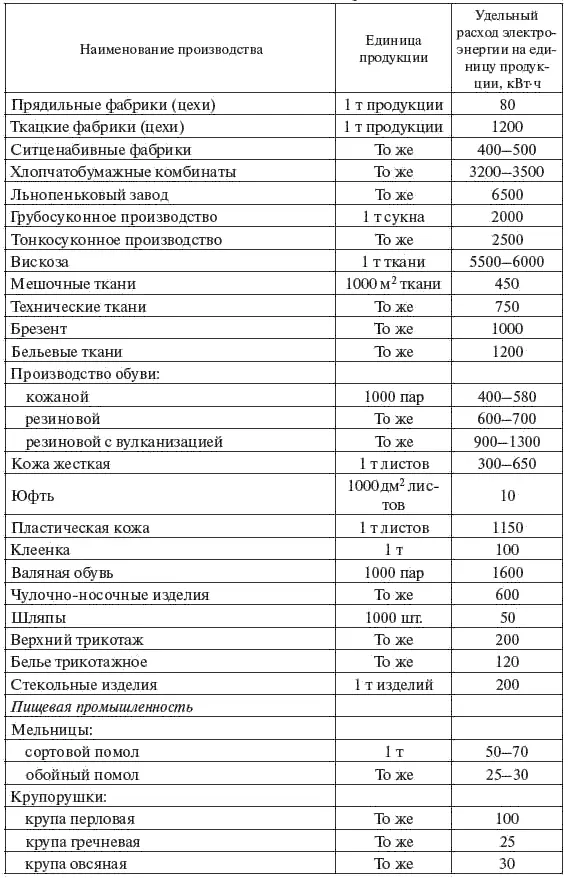

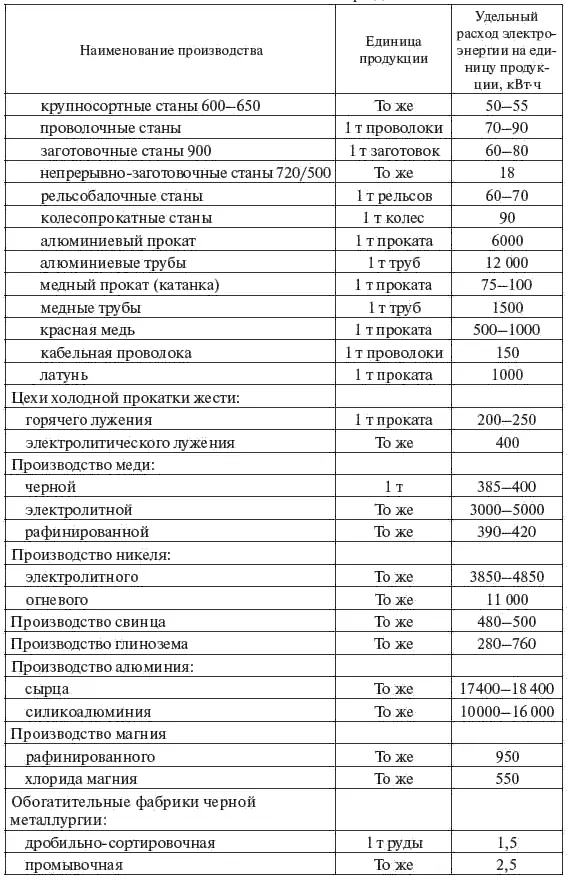

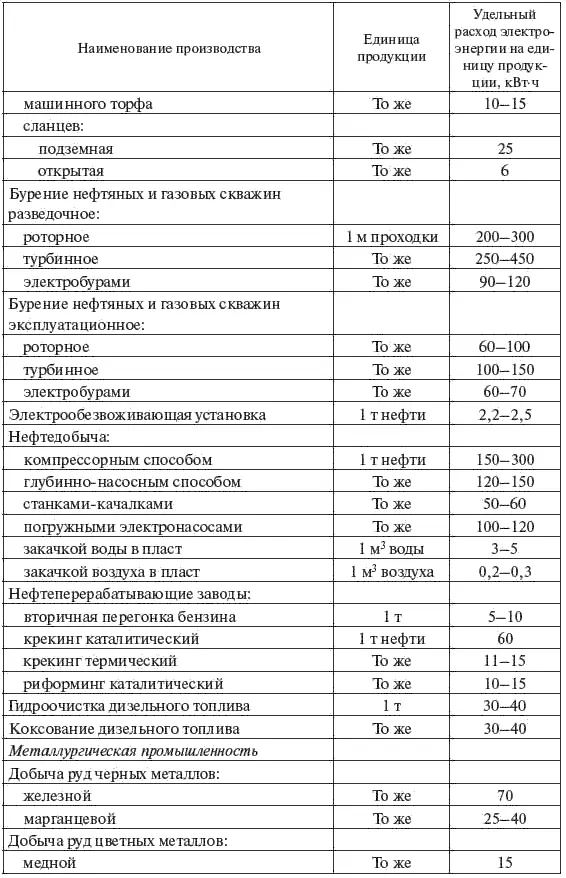

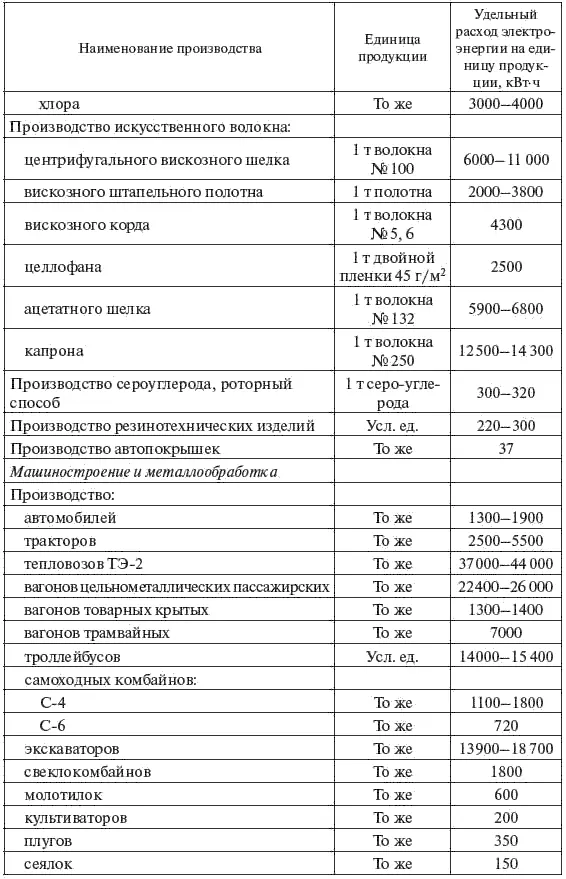

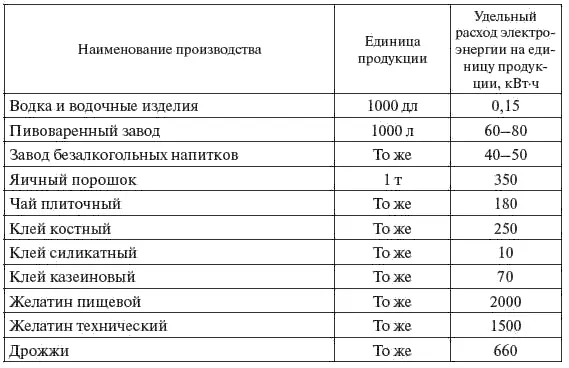

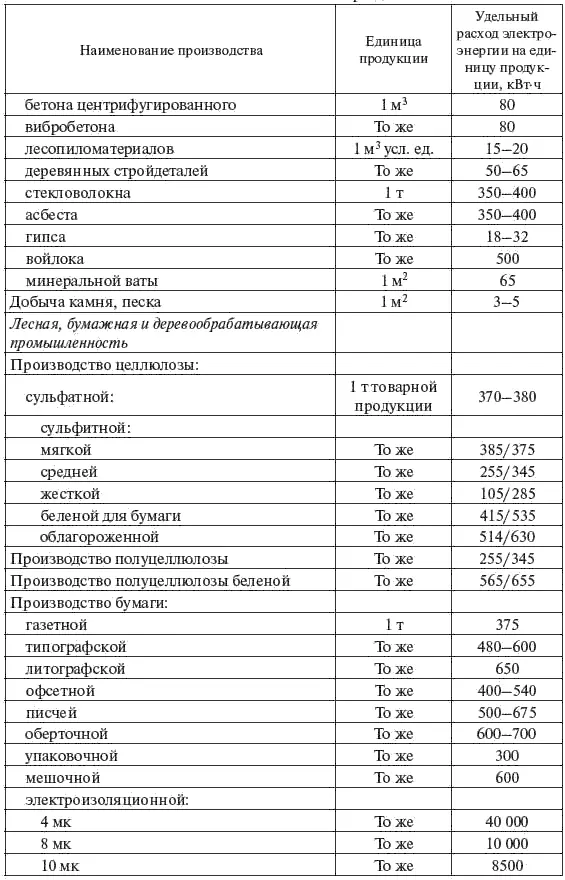

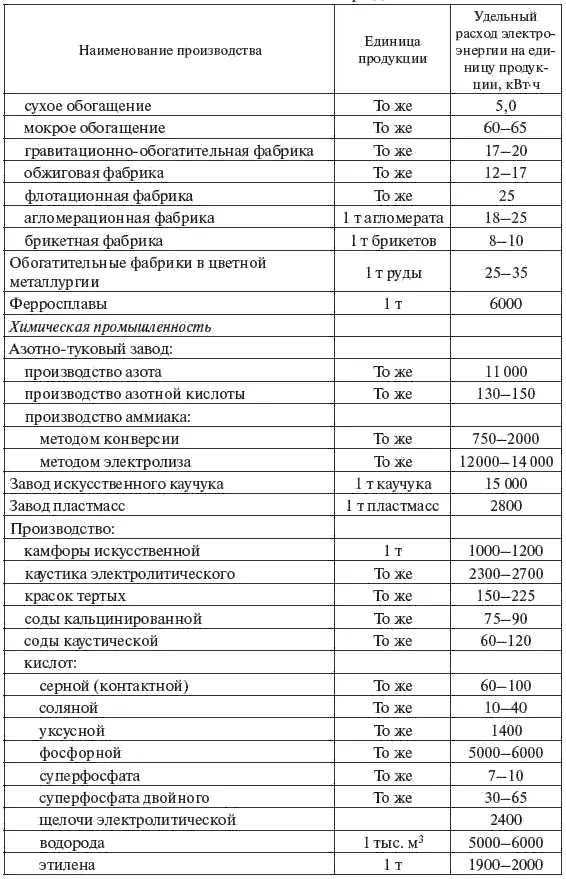

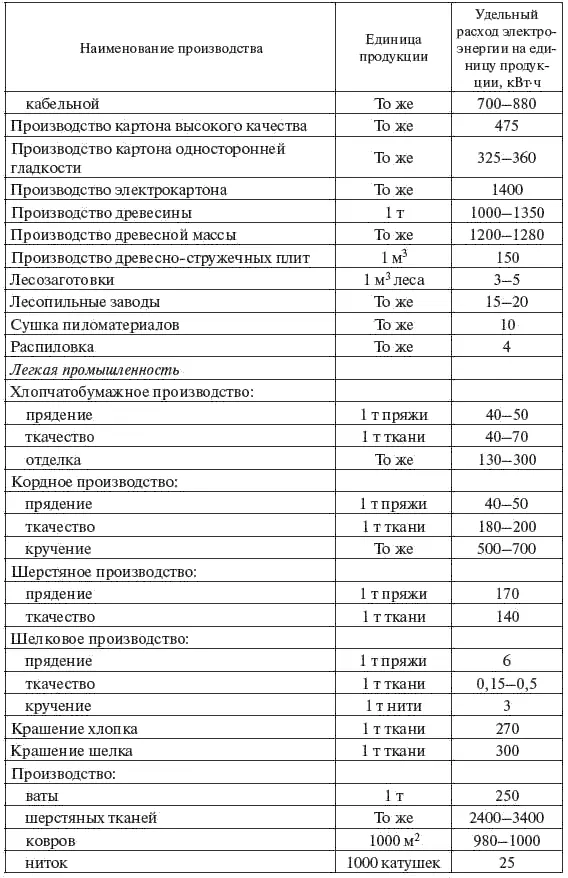

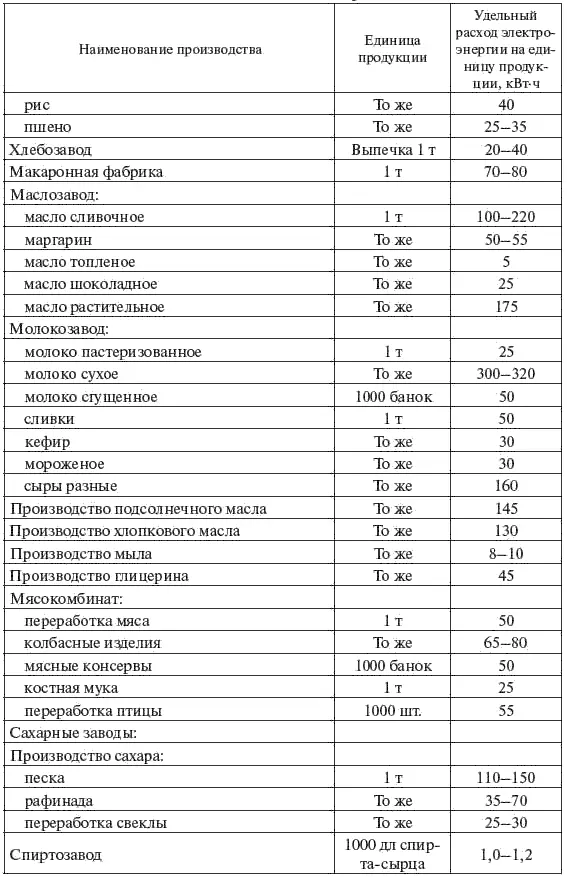

Таблица 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Продолжение табл. 2.3

Окончание табл. 2.3

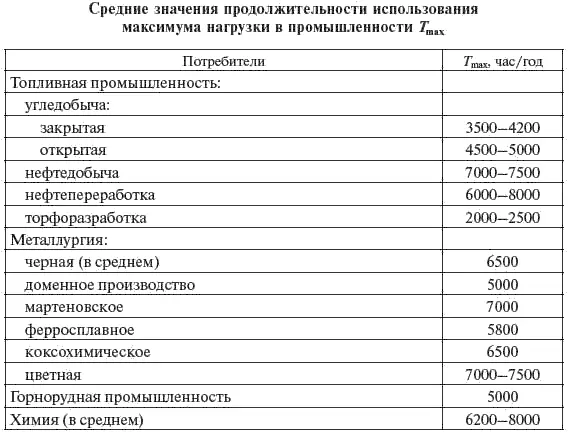

Средние значения продолжительности использования максимума нагрузки в промышленности приведены в табл. 2.4.

Таблица 2.4

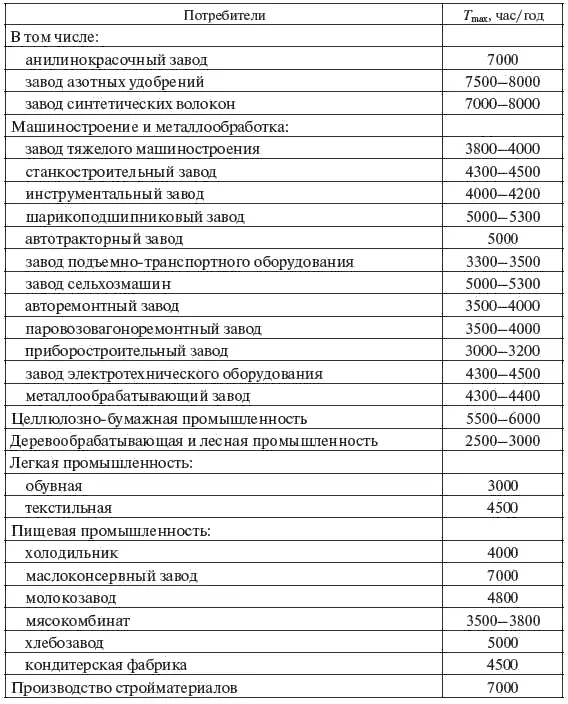

Окончание табл. 2.4

Максимальная расчетная нагрузка электротяги электрифицируемого участка железной дороги определяется по формуле

Р Р= 1,3 Р р. сим.+ Р н. т., (2.3)

где Р р. сим.— расчетная трехфазная среднесуточная тяговая нагрузка участка, определяемая в проекте электрификации на основе тяговых и электрических расчетов по заданным размерам движения месяца интенсивных перевозок на пятый год эксплуатации с учетом потерь энергии и расхода на СН, кВт;

1,3 — коэффициент суточной неравномерности нагрузки от группы тяговых подстанций;

Р н. т.— расчетная нагрузка нетяговых железнодорожных потребителей участка.

При отсутствии указанных данных, полученных от специализированной организации, максимальная расчетная нагрузка ( Р mах) может быть определена по формуле

Р р. max= А год/ Т max, (2.4)

где А год— годовое электропотребление электрифицируемого участка железной дороги;

Т max— расчетная продолжительность использования максимума нагрузки электротяги. Значения Т maxмогут быть приняты от 5700 до 6500 час/год.

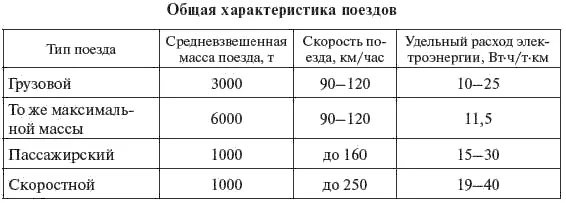

Основная нагрузка при электротяге создается грузовыми поездами. Наличие пассажирских и пригородных поездов снижает суммарную нагрузку, так как эти поезда легче и они «снимают с графика» некоторое количество грузовых поездов. Характеристики отдельных типов поездов приведены в табл. 2.5.

Таблица 2.5

Расчет расхода электроэнергии на обычном грузовом направлении для ровного продольного профиля пути рассмотрен ниже. Так, для средних значений числа пар грузовых поездов 50, с максимальной массой — 2, пассажирских — 20 в сутки общий расход электроэнергии на 1 км пути за год составит:

А уд= (2 × 6000 × 11,5 + 2 × 50 × 3000 × 15 + 2 × 20 × 1000 × 20) × 365 =

= 1 984870 кВтч/км в год ≈ 2,0 млн кВтч/км в год.

С ростом мощности локомотивов, которые предполагается в ближайшие годы использовать на скоростных железнодорожных магистралях, удельные показатели электрификации возрастут.

Электрические нагрузки электровозов и электропоездов приведены в табл. 2.6.

Таблица 2.6

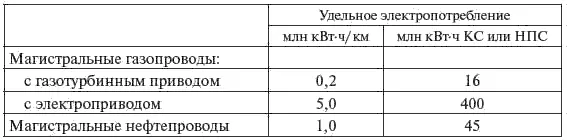

Ориентировочные удельные показатели электропотребления на 1 км магистральных трубопроводов и на одну компрессорную станцию (КС) газопроводов или нефтеперекачивающую станцию (НПС) нефтепроводов приведены ниже:

Число часов использования максимальной нагрузки магистральных трубопроводов составляет 7650–8400 час/год.

Расход электроэнергии на нужды сельскохозяйственного производства определяется на основе данных об удельных нормах расхода электроэнергии на единицу продукции. Основные потребители электроэнергии в сельскохозяйственном производстве — животноводческие и птицеводческие фермы и комплексы, а также парники, теплицы, оросительные установки и прочие потребители (мастерские, зерносушилки и др.).

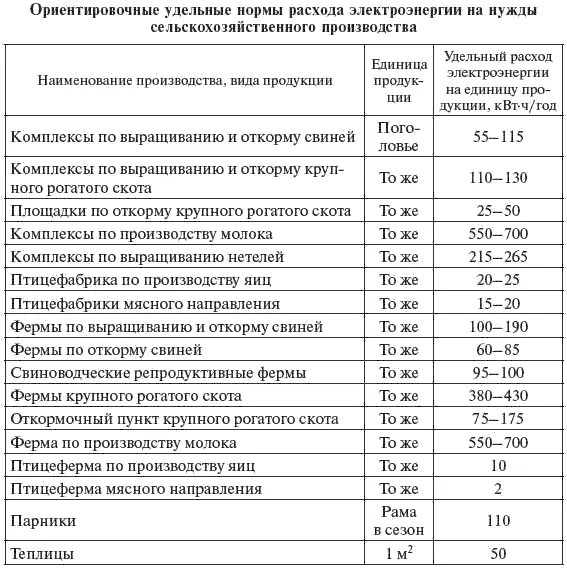

Для ориентировочной оценки перспективного потребления электроэнергии на производственные нужды сельскохозяйственных потребителей можно пользоваться обобщенными показателями удельного потребления электроэнергии (табл. 2.7).

Таблица 2.7

Меньшие удельные расходы имеют место на крупных комплексах и фермах, большие — на мелких.

В табл. 2.8 приведены ориентировочные данные по удельным расходам электроэнергии на 1 г. орошаемых земель по основным сельскохозяйственным культурам для различных зон страны при двухсменном поливе.

Таблица 2.8
