Шунтовые конденсаторные батареи отечественного исполнения комплектуются из конденсаторов типа КСА-0,66–20 и КС2А-0,66–40. Для комплектования установок продольной компенсации, предназначенных для уменьшения индуктивного сопротивления дальних линий электропередачи, используются конденсаторы типа КСП-0,6-40.

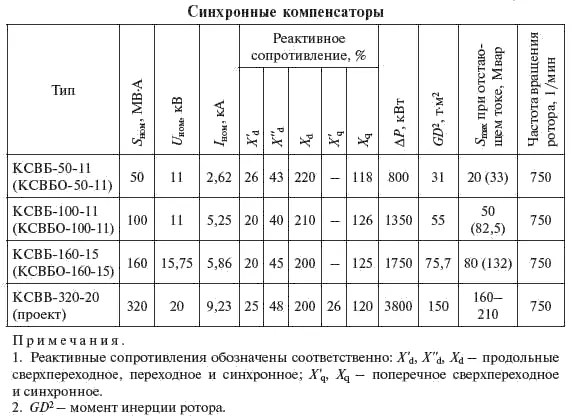

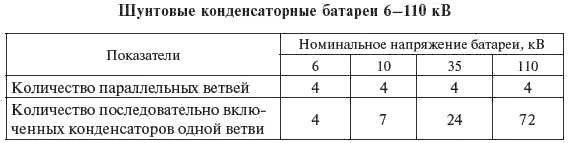

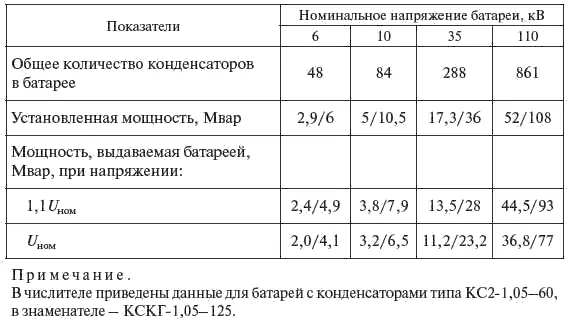

Основные параметры шунтовых батарей конденсаторов, синхронных компенсаторов и статических компенсирующих и регулирующих устройств приведены в табл. 5.42-5.44.

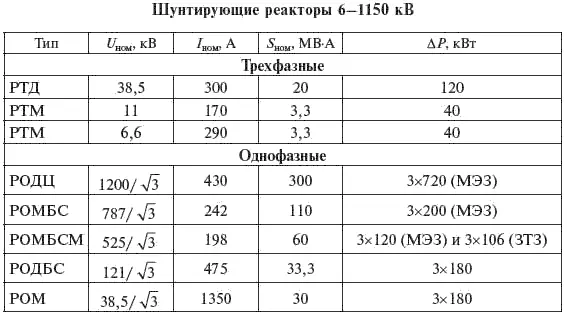

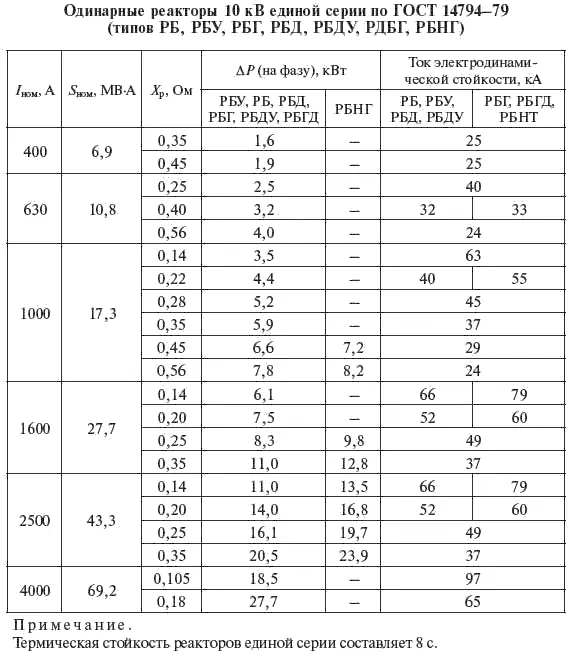

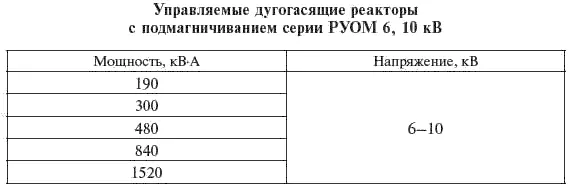

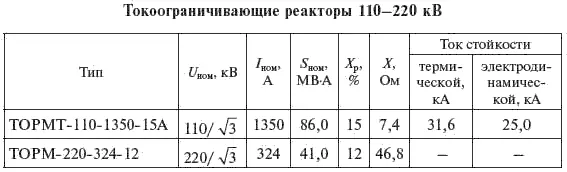

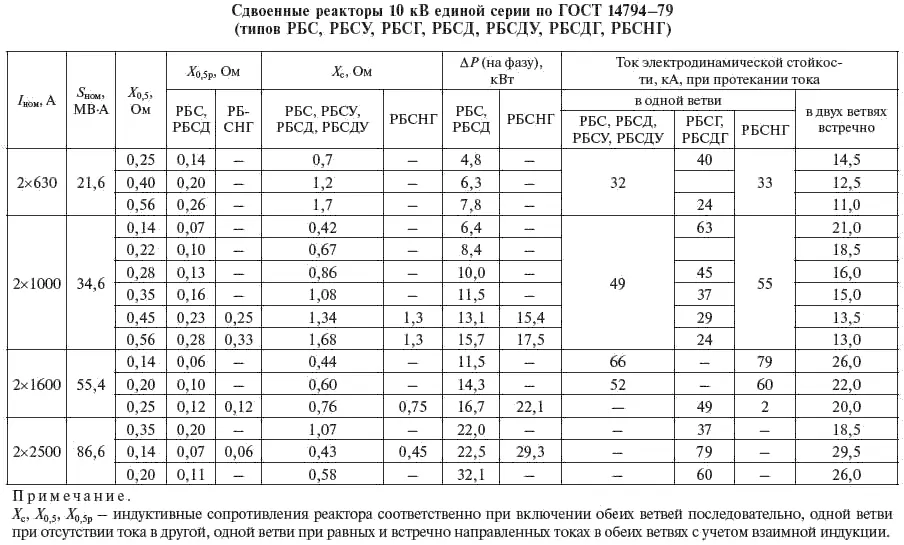

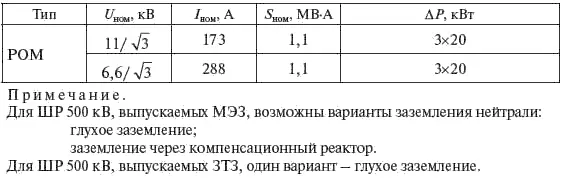

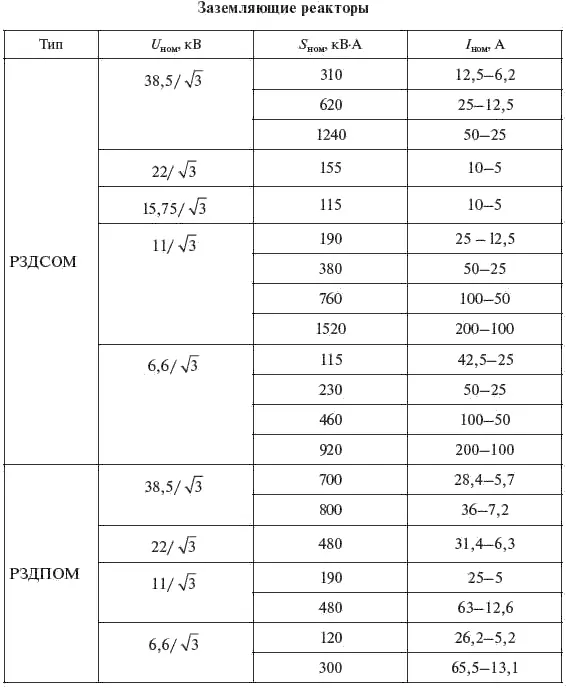

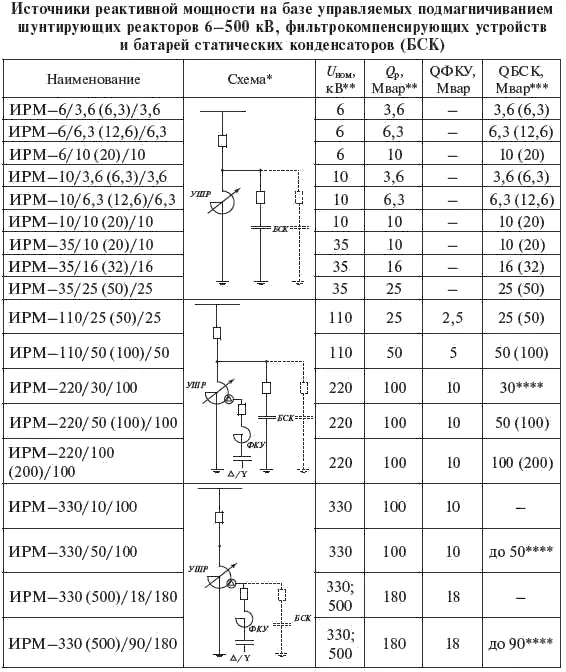

Для компенсации зарядной мощности ВЛ применяются ШР и УШР (табл. 5.45-5.47), для стабилизации напряжения и управления перетоками реактивной мощности применяются УШР и источники реактивной мощности (ИРМ) на их основе (табл. 5.47), для компенсации емкостных токов замыкания на землю — заземляющие реакторы (табл. 5.49-5.50), для ограничения токов КЗ до допустимых значений по разрывной мощности выключателей — токоограничивающие реакторы (табл. 5.51-5.52).

Таблица 5.42

Окончание табл. 5.42

При проектировании новых линий электропередачи 500 и 220 кВ управляемость электрических сетей обеспечивается за счет применения статических компенсирующих и регулирующих устройств нового типа с применением преобразовательной техники. К ним относятся:

СТК — статические тиристорные компенсаторы реактивной мощности с непрерывным регулированием. СТК присоединяется к линии электропередачи через отдельный трансформатор или к обмотке НН АТ. Установленная мощность СТК может наращиваться путем увеличения отдельных модулей. В России имеется опыт разработки и эксплуатации основного оборудования СТК первого поколения. Дальнейшее развитие СТК может осуществляться в направлении разработки вентилей на базе мощных тиристоров, что позволяет создать СТК на напряжение 35 кВ мощностью до 250 Мвар;

ВРГ — «сухие» (без магнитопровода и масла) шунтирующие реакторы, присоединяемые к обмотке трансформаторов (АТ) на ПС через вакуумные выключатели;

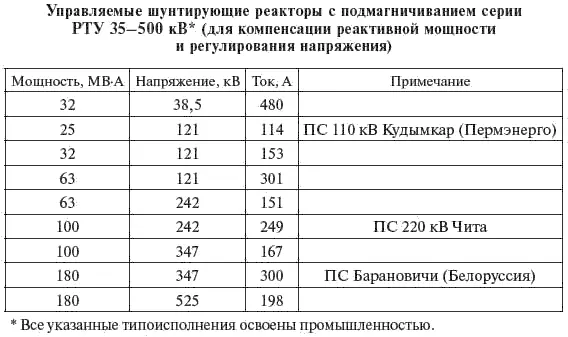

УШР — управляемые ШР с масляным охлаждением. Изменение проводимости сетевой обмотки осуществляется путем подмагничивания магнитопровода либо другими способами с применением систем непрерывного или дискретного автоматического регулирования параметров реактора.

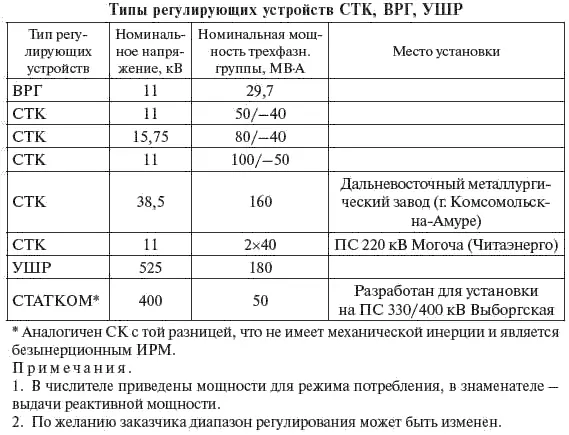

Типы регулирующих устройств, изготовителями и поставщиками которых могут быть предприятия России в ближайшей перспективе, приведены в табл. 5.44.

Таблица 5.43

Таблица 5.44

Таблица 5.45

Таблица 5.46

Таблица 5.47

Окончание табл. 5.47

Таблица 5.48

* Возможно применение других схем ИРМ.

** Возможно изготовление ИРМ любой номинальной мощности на любое номинальное напряжение (с 1 или 2 секциями БСК).

*** Номинальное напряжение БСК для ИРМ 6-220 кВ соответствует номинальному напряжению ИРМ (в скобках указана емкостная мощность ИРМ при двух секциях БСК).

**** Подключение БСК для указанных ИРМ осуществляется к компенсационной обмотке реактора с номинальным напряжением 10–35 кВ в зависимости от класса напряжения и мощности реактора ИРМ.

Таблица 5.50

Таблица 5.51

Таблица 5.52

Таблица 5.53

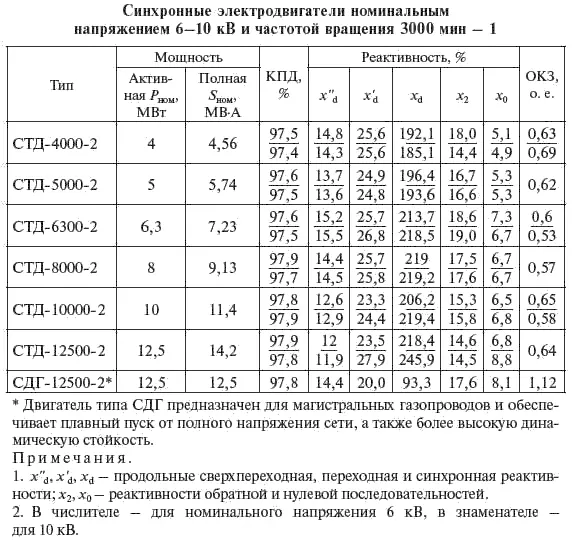

На режимы работы электрических сетей оказывает влияние работа крупных синхронных электродвигателей, устанавливаемых на промышленных предприятиях, компрессорных и насосных станциях магистральных газо- и нефтепроводов. Ниже даны обозначения синхронных двигателей; в табл. 5.54 приведены номинальные значения параметров двигателей.

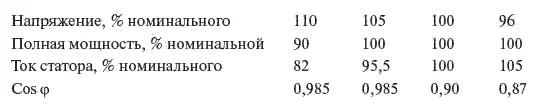

Параметры электродвигателей при отклонениях напряжения сети от номинального значения приведены ниже:

Работа при напряжении свыше 110 % от номинального значения недопустима. Допустимые режимы при отклонениях температуры охлаждающего воздуха приведены ниже:

Таблица 5.54

Работа при пониженном (опережающем) cos ф допускается при условии, что ток ротора не превышает номинального значения и мощность электродвигателя должна быть снижена:

Электродвигатели СТД мощностью до 8000 кВт включительно допускают прямой пуск от полного напряжения сети, если сеть допускает броски пускового тока при включении и приводимые механизмы имеют моменты инерции ниже предельных. При этом в агрегате с приводимыми механизмами, имеющими малые моменты инерции, допускается два пуска из холодного состояния с перерывом между пусками 15 мин или один пуск из горячего состояния. В агрегатах с более тяжелыми механизмами допускается только один пуск из холодного состояния, а при работе двигателей с механизмами, имеющими предельные для указанных двигателей моменты инерции, пуск допускается только при пониженном напряжении сети и холодном состоянии.
