И. Карапетян - Справочник по проектированию электрических сетей краткое содержание
Приводятся сведения по проектированию электрических сетей энергосистем, методам технико-экономических расчетов, выбору параметров и схем сетей, данные по электрооборудованию, воздушным и кабельным линиям, по стоимости элементов электрических сетей.
В настоящем издании учтены последние изменения структуры российской энергетики и требования новых нормативных документов; приведены новые технические данные по кабельным линиям, автотрансформаторам, коммутационным аппаратам и другим видам оборудования, а также уточненные стоимостные показатели объектов сетевого хозяйства; рассмотрены современные подходы к формированию тарифов на электроэнергию.
Справочник предназначен для инженеров, занятых проектированием и эксплуатацией энергетических систем и электрических сетей, а также для студентов энергетических вузов.
Справочник по проектированию электрических сетей - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:
Для других значений « Р » и « n » значение « m » определяется по формуле (5.6).
2. В группе « m » печей, одновременно работающих в режиме расплавления, броски токов отдельных ДСП по времени, как правило, не совпадают.
В общем случае для « m » печей
Отсюда условие выполнения требований ГОСТ 13109—87 (при α = 1 и δu ≤ 1,27 %):
В случае однотипных печей:
Пример 1.
На одиночной ДСП-100 устанавливается печной трансформатор 80 МВА. Определить минимально допустимую мощность КЗ в «общей точке».
По формуле (5.4) определяем:
S к ≤ 90 × 80 = 7200 МВА.
Пример 2.
То же, что в примере 1 — для 6 совместно работающих печей.
По таблице или формуле (5.5) определяем:
при n = 6, m = 4.
По формуле (5.9) получаем:
S к ≤ 90×80×√4 = 14 400 MBA.
Если мощность КЗ в «общей точке» недостаточна, необходимо при выборе схемы электроснабжения предусмотреть мероприятия с целью повышения мощности КЗ, либо снижения влияния ДСП на качество электроэнергии в сети.
Повышение мощности КЗ в «общей точке» может быть достигнуто путем применения следующих мероприятий:
переноса узла присоединения ДСП в точку, расположенную электрически ближе к энергоисточникам (питание через отдельные трансформаторы от РУ более высокого напряжения, применения глубоких вводов и др.);
уменьшения индуктивного сопротивления питающих линий, продольной компенсации ВЛ, соединяющих «общую точку» с источниками, путем включения на параллельную работу питающих линий и трансформаторов, если это допустимо по условиям работы сети.
Уменьшение влияния работы ДСП на качество электроэнергии в сети может быть достигнуто за счет следующего:
применения устройств динамической компенсации, снижающих толчки тока ДСП;
мероприятий технологического характера: стабилизации дуги, выбора рационального режима работы печи, внедрения графиков согласования работы групп ДСП (со сдвигом во времени циклов плавки).
Осуществление указанных мероприятий ограничивает размеры колебаний напряжения в «общей точке»; при этом уменьшается «а» в выражениях (5.3) и (5.7), что приводит к снижению минимально допустимого значения S к.
5.8. Комплектные трансформаторные подстанции
ОАО Самарский завод «Электрощит» выпускает КТПБ модернизированные КТПБ (М) 35—220 кВ и КРУ 110 и 220 кВ блочного типа (КРУБ) по типовым схемам. Использование КРУБ основано на применении жесткой ошиновки без сооружения порталов.

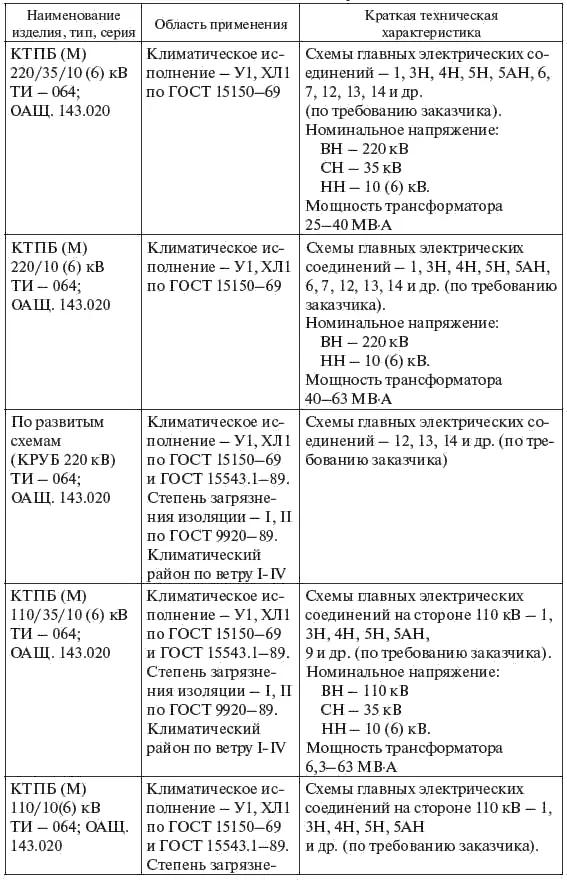

Номенклатура изделий завода и их краткая техническая характеристика приведена в табл. 5.62.
Таблица 5.62
Продолжение табл. 5.62
Окончание табл. 5.62
В объем заводской поставки входят основное электротехническое оборудование (за исключением силовых трансформаторов), металлоконструкции РУ, ошиновка и вспомогательное оборудование.
Технические параметры КТПБ (М) 35—220 кВ характеризуются данными табл. 5.63.
Таблица 5.63

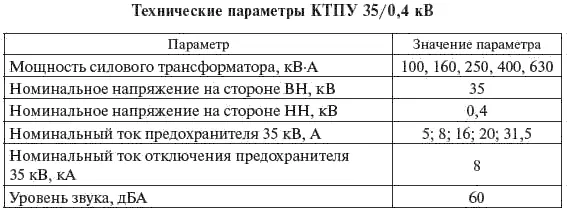

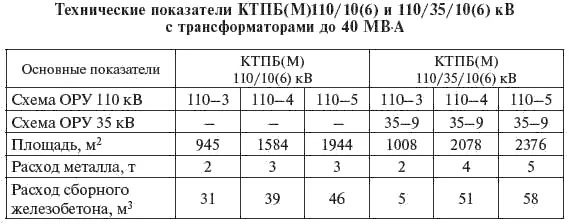

Технические показатели КТПБ(М)110/10(6), 110/35/10(6) кВ с трансформаторами до 40 МВА и комплектных трансформаторных подстанционных установок (КТПУ) 35/0,4 кВ приведены в табл. 5.64-5.65.
Таблица 5.64
Таблица 5.65
5.9. Технические показатели отдельных подстанций
Ниже приведены характеристики и технические показатели отдельных ПС 110–500 кВ, выполненных в последние годы.

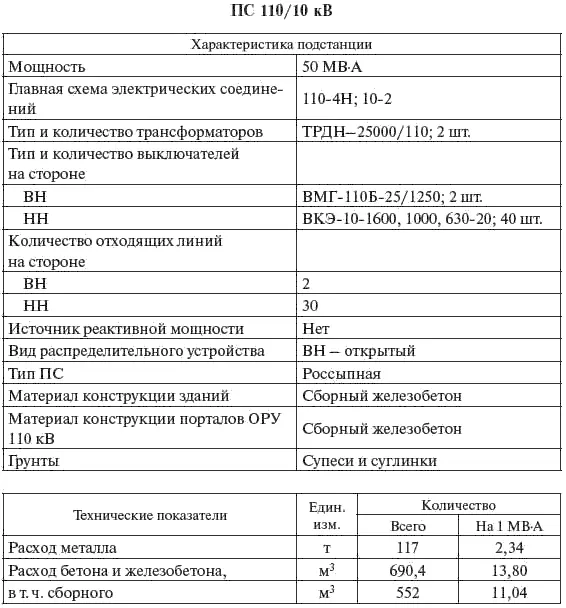

Таблица 5.66
Таблица 5.67

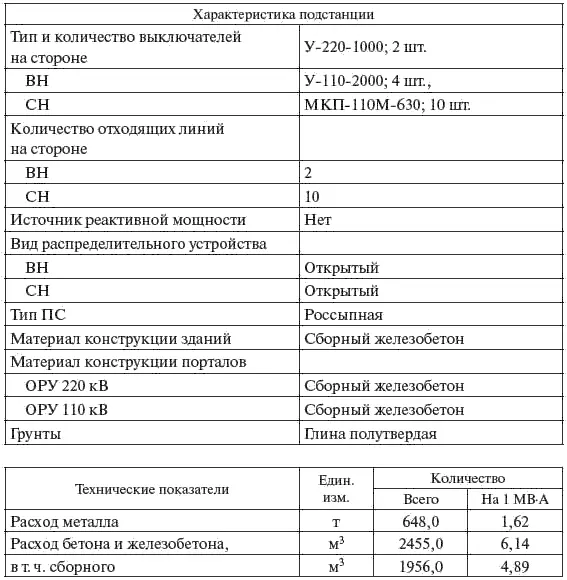

Окончание табл. 5.67

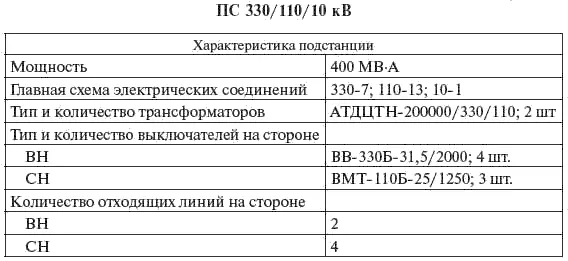

Таблица 5.68

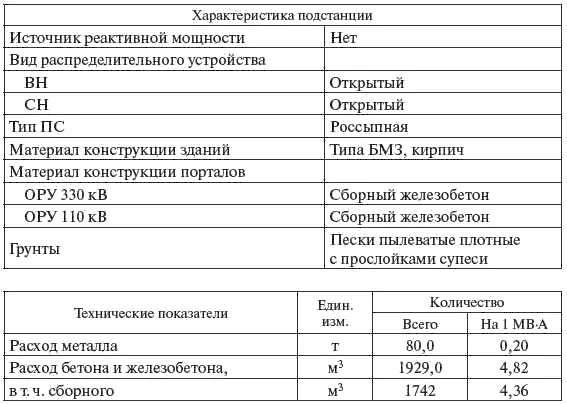

Окончание табл. 5.68

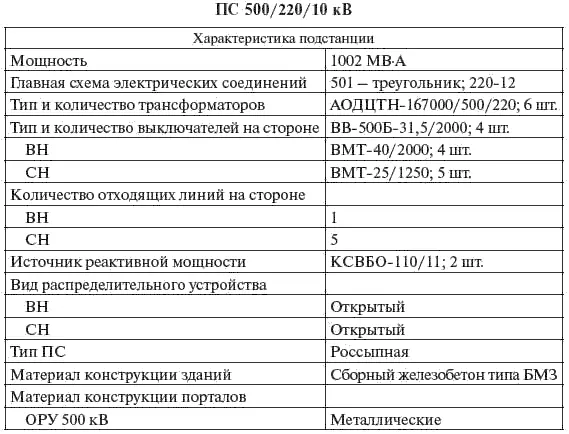

Таблица 5.69

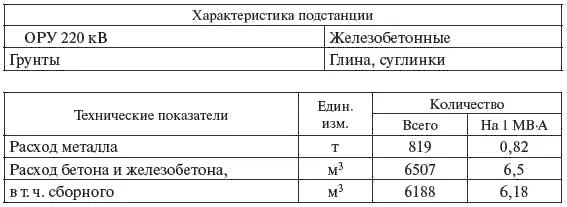

Окончание табл. 5.69

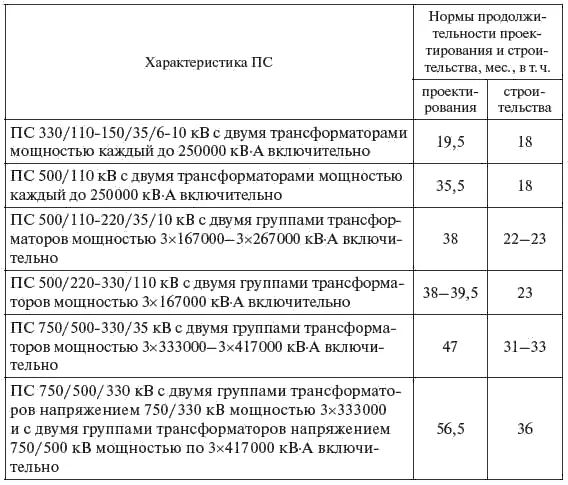

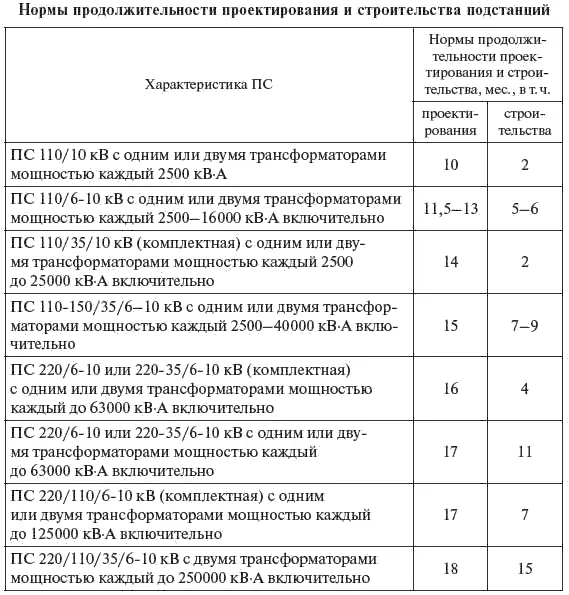

Нормы продолжительности проектирования и строительства ПС (СНиП 1.04.03–85) приведены в табл. 5.70.
Таблица 5.70
Окончание табл. 5.70
Земельные площади, отводимые под строительство ПС, представлены в табл. 7.17.
Раздел 6
Технико-экономические расчеты при проектировании электрических сетей
6.1. Общие положения
Основной целью расчетов эффективности развития электрических сетей является выбор оптимальной схемы сети при заданных нагрузках, электропотреблении, размещении источников и потребителей. В практике проектирования электрических сетей и энергосистем для выбора предпочтительного варианта развития сети используется критерий приведенных дисконтированных затрат при условии, что сравниваемые варианты обеспечивают одинаковый энергетический эффект.
В условиях рыночной экономики потребовались новые методы технико-экономических обоснований, поскольку целью инвестора, как правило, является выбор объекта для наиболее эффективного размещения капитала.
