И. Карапетян - Справочник по проектированию электрических сетей

Показатели надежности электрооборудования и линий электропередачи, находящихся в эксплуатации, приняты по материалам ОАО «Фирма ОРГРЭС». Эти показатели предназначены для сравнительных расчетов и оценок электрических сетей, энергосистем, систем электроснабжения потребителей и узлов нагрузки, оценки уровня надежности различных схем, определения целесообразности и эффективности мероприятий и средств повышения надежности и не предназначены для определения надежности отдельных видов оборудования и включения в технические задания на разработку нового оборудования.

Показатели надежности рассчитаны ОРГРЭС по данным об отказах действующего электрооборудования и линий электропередачи, содержащимся в картах отказов за период 1983–1989 гг., актах расследований технологических нарушений в работе за период 1990–1994 гг., а также в «Указаниях по применению показателей надежности элементов энергосистем и работы энергоблоков с паротурбинными установками», утвержденных Минэнерго СССР 03.09.1984 г.

Была установлена достаточность и представительность выборки данных за 7-летний период, поскольку за этот период не выявлено явно выраженной тенденции изменения показателей надежности.

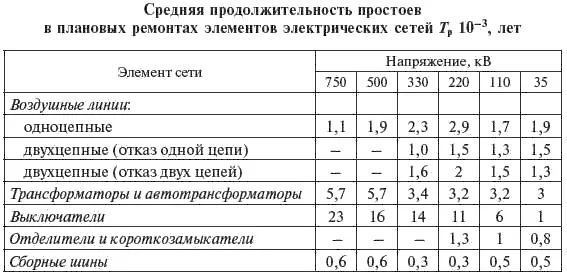

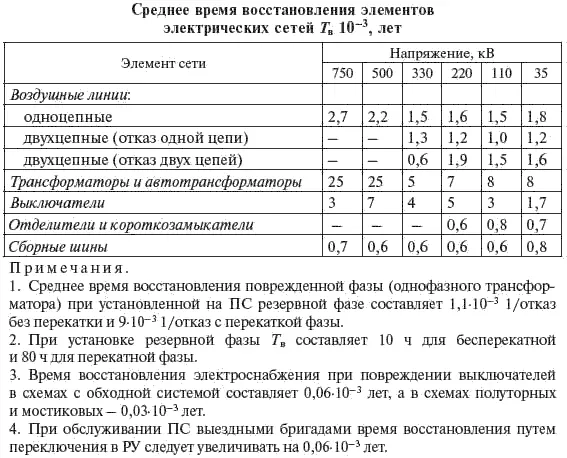

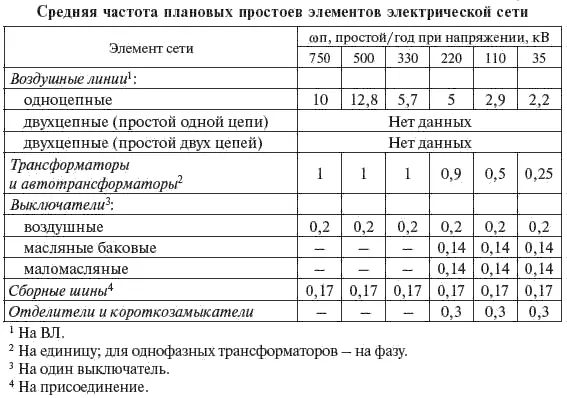

Основные показатели надежности отдельных элементов электрических сетей, предназначенные для оценочных расчетов, по данным ОРГРЭС приведены в табл. 6.4–6.7.

Таблица 6.4

Таблица 6.5

Таблица 6.6

Таблица 6.7

Для расчета показателей надежности электроснабжения нагрузочного узла анализируется схема замещения сети на участке между источниками питания и рассматриваемым узлом. В схеме последовательно соединяются элементы, отказ любого из которых вызывает простой всей данной ветви, а параллельно соединяются ветви, отключение любой из которых не приводит к простою других. В последовательную цепь кроме элементов данной ветви вводятся также смежные выключатели, повреждение которых с развитием аварии приведет к отключению рассматриваемой цепи (например, выключатели всех присоединений секции шин, к которой подключена анализируемая цепь).

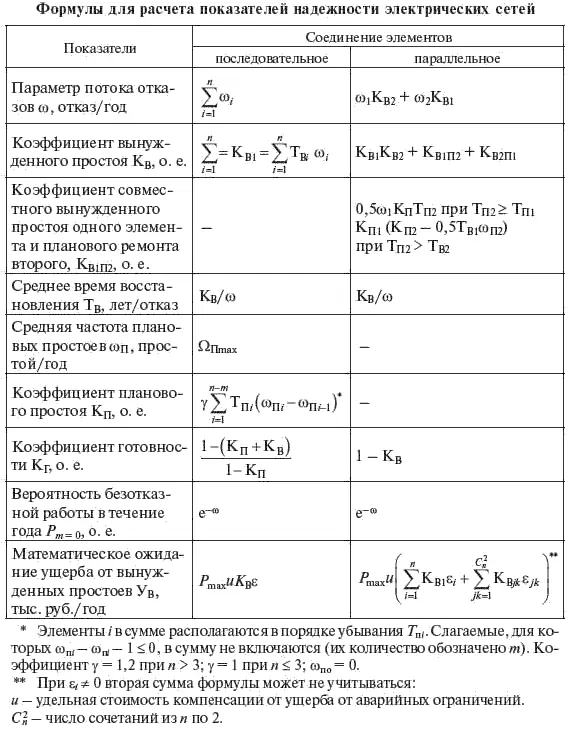

Характеристики надежности каждой из ветвей, состоящих из последовательно соединенных элементов, рассчитываются по формулам, приведенным в табл. 6.9. Свернутая схема замещения анализируется следующим образом: для случаев отказа каждой из ветвей в отдельности и одновременного отключения возможных сочетаний по две ветви определяются коэффициенты ограничения нагрузки потребителей e (отношение нагрузки, вынужденно отключаемой в данном послеаварийном режиме, к нагрузке нормального режима).

Для анализа последствий отказов ветвей схемы и их сочетаний удобно воспользоваться квадратной матрицей (таблицей) ограничений, элементы которой e являются коэффициентами ограничения нагрузки при одновременном отказе i -й и j-й ветвей. Элементы е главной диагонали такой матрицы соответствуют коэффициентам ограничения нагрузки при отказах отдельных i -х ветвей.

Параметры потока отказов и коэффициенты вынужденного простоя определяются по формулам табл. 6.8 для случаев отказа отдельных ветвей и их сочетаний по две, при которых ε = 1 (что соответствует полному отключению нагрузки потребителей). Для схемы в целом указанные показатели суммируются. Аналогично могут быть определены такие же показатели для отказов, приводящих к частичному ограничению нагрузки (0 < ε < 1).

Таблица 6.8

Ущерб от возможных внезапных перерывов электроснабжения (аварийных отключений) рекомендуется учитывать при технико-экономическом сравнении вариантов. Величина удельной стоимости компенсации ущерба от аварийных ограничений должна быть регламентирована государством. Удельные показатели ущерба от аварийных ограничений зависят от структурного состава потребителей (удельного веса промышленности, быта и сферы обслуживания, сельского хозяйства, транспорта и строительства) и степени их ограничения.

В настоящее время в России отсутствует рекомендованная регулирующими органами удельная стоимость компенсации ущерба от аварийных ограничений потребителей электроэнергии.

В зарубежной литературе удельные ущербы от внезапных ограничений принимаются в диапазоне 2–4,5 долл./кВтч в зависимости от их типа и длительности применительно к условиям той или иной страны. Наиболее часто дифференциацию удельных ущербов выполняют для трех групп потребителей: промышленных, коммерческих и бытовых.

В расчетах экономической эффективности стоимость ущерба от аварийных ограничений рекомендуется оценивать исходя из зарубежного опыта компенсации ущерба потребителям в размере 1,5–4 долл./кВтч. Эти данные являются усредненными и могут использоваться для ориентировочной оценки ущерба на случай аварийных перерывов (ограничений) электроснабжения в сети общего пользования с разным составом потребителей. При разработке схем внешнего электроснабжения промышленных узлов и отдельных крупных предприятий рекомендуется пользоваться данными об ущербах, полученными у потребителя, или в специализированных проектных организациях, или из других источников.

Укрупненные стоимостные показатели (УСП) электрических сетей применяются при выполнении проектных работ по развитию энергосистем и электрических сетей напряжением 35—1150 кВ.

В настоящем разделе приводятся также справочные данные по стоимости элементов электрических сетей в зарубежных энергосистемах, относящиеся к середине 1990-х гг.

Укрупненные стоимостные показатели электрических сетей напряжением 35 кВ и выше предназначены для выполнения:

технико-экономических расчетов при сопоставлении вариантных решений выбора схем электрических сетей («схемное проектирование»);

разработки обоснований инвестиций и бизнес-планов;

оценки объема инвестиций при планировании нового строительства, а в отдельных случаях и при осуществлении реконструкции электросетевых объектов.
