И. Карапетян - Справочник по проектированию электрических сетей

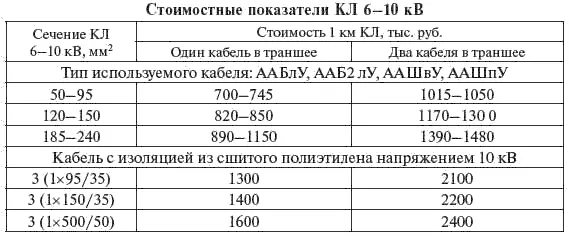

Таблица 7.12

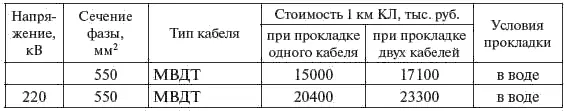

Таблица 7.13

Окончание табл. 7.13

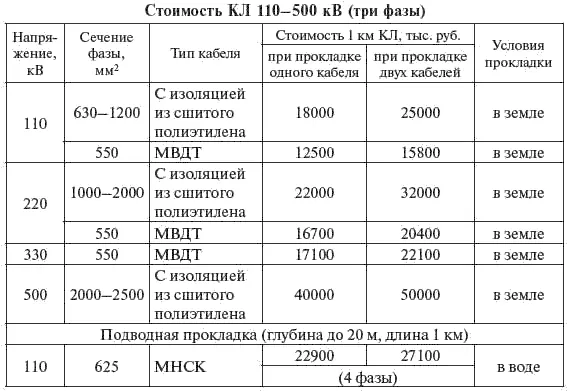

Таблица 7.14

УСП распространяются на вновь сооружаемые, а также расширяемые и реконструируемые ПС.

УСП приведены для открытых ПС 35 кВ и выше и закрытых ПС 110–500 кВ, выполненных по типовым схемам электрических соединений РУ.

УСП ПС 35 кВ и выше приведены в ценах 2000 г. по ПС в целом и по отдельным основным элементам, к которым относятся: отдельные ячейки выключателей; трансформаторы (АТ); компенсирующие и регулирующие устройства; постоянная часть затрат; ПА.

В показатели стоимости ПС включены также стационарные устройства для ревизии трансформаторов (500 кВ и выше) и затраты на внешние инженерные сети (дороги, водопровод и др.) в объемах, предусмотренных «Нормами технологического проектирования подстанций переменного тока с высшим напряжением 35-750 кВ»

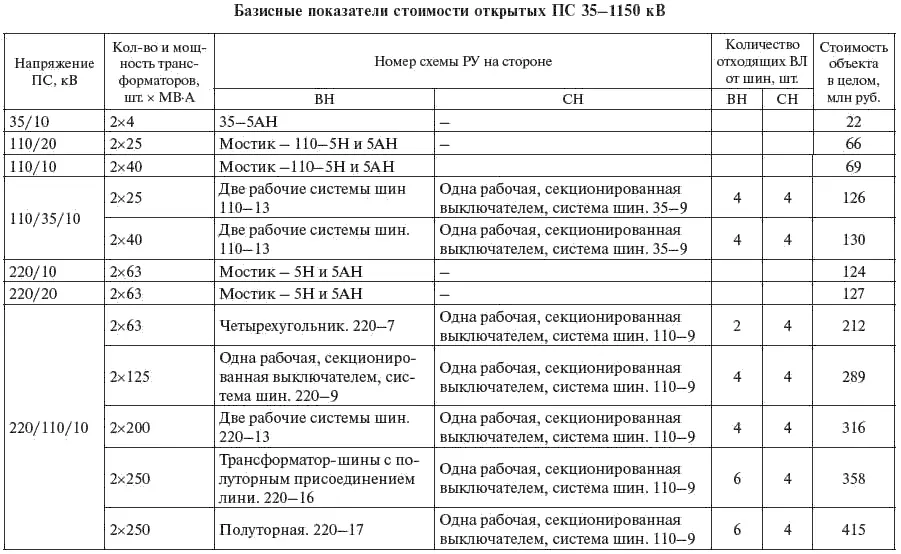

Базисные показатели стоимости ПС приведены без учета НДС, соответствуют нормальным условиям строительства и учитывают все затраты производственного назначения, а так же затраты на временные здания и сооружения, проектно-изыскательские работы, авторский надзор и прочие работы. Базисные показатели стоимости ПС приведены в табл. 7.15 и 7.16 для наиболее распространенных типов ПС с использованием элегазового оборудования.

При составе основного оборудования и количестве отходящих ВЛ, отличающихся от указанных в табл. 7.15 и 7.16, а также при расширении и реконструкции ПС оценку стоимости сооружения ПС следует корректировать с учетом конкретных данных, а при их отсутствии — по данным табл. 7.18-7.30.

Таблица 7.15

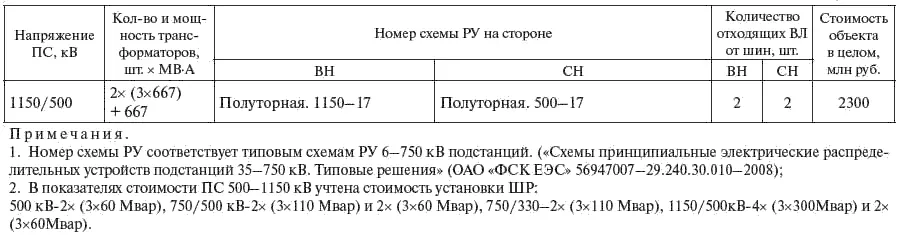

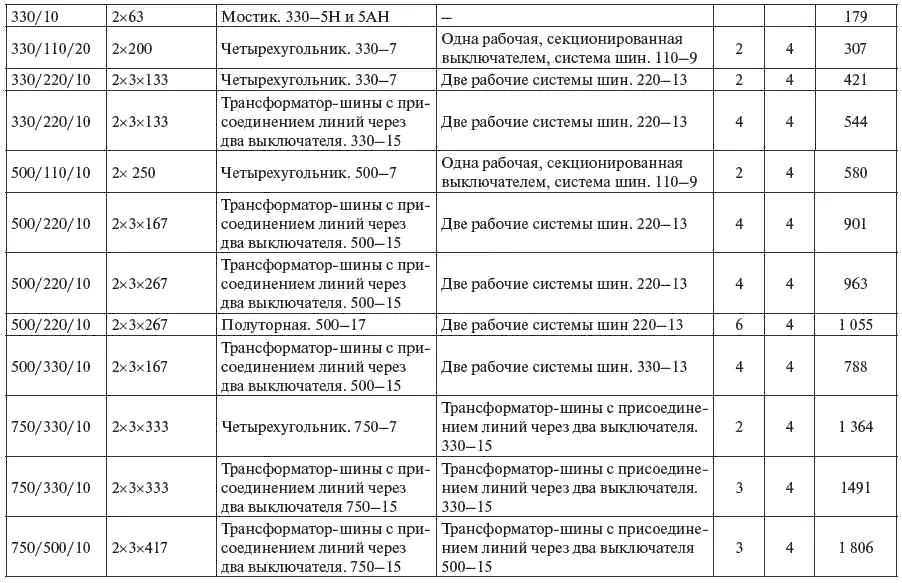

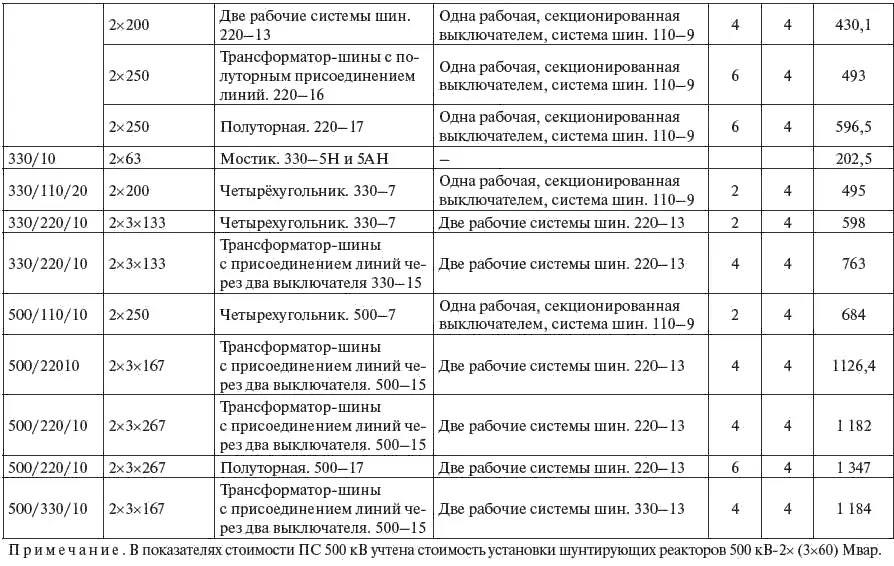

Окончание табл. 7.15

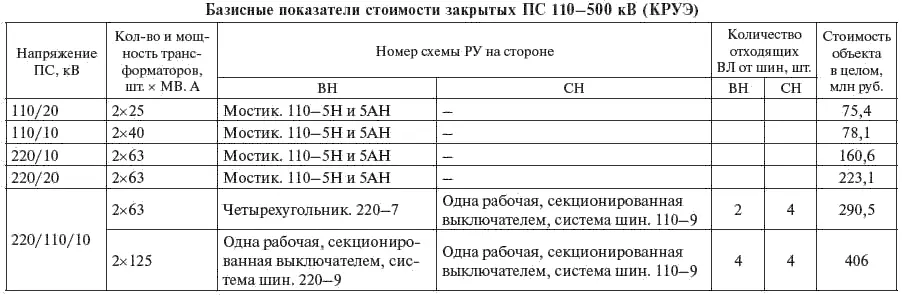

Таблица 7.16

УСП ПС ППТ ±500 и ±750 кВ оцениваются величиной 1375–1900 руб./кВт, при этом меньшие значения соответствуют мощности ПС 3000 МВт, большие — 1000 МВт. Стоимостные показатели ПС ППТ ±300 кВ рекомендуется оценивать средней величиной 2000 руб./кВт.

Для определения полной стоимости ПС к базисным показателям добавляется стоимость постоянного отвода земли. Стоимость постоянного отвода принимается с учетом расчетных значений площади земельного участка под ПС и рекомендаций общей части. Площадь постоянного отвода земли зависит от схемы электрических соединений, исполнения и компоновки ПС. При использовании типовых схем электрических соединений и оборудования отечественного производства примерная площадь постоянного отвода земли может быть принята по данным табл. 7.17.

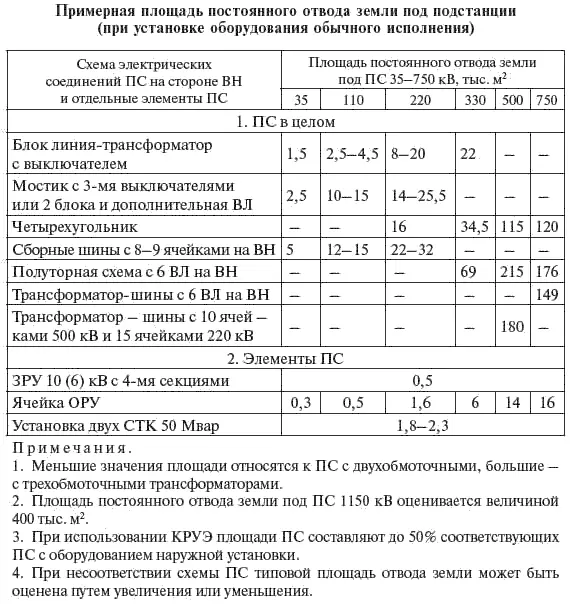

Таблица 7.17

Учитывая многообразие компоновок, используемых материалов и состава основного оборудования ПС, а также весьма значительный и различный по составу объем работ при расширении и реконструкции ПС, их стоимость может быть определена набором отдельных основных элементов, к которым относятся:

1. отдельные ячейки выключателей;

2. трансформаторы (АТ);

3. компенсирующие и регулирующие устройства;

4. постоянная часть затрат;

5. ПА;

6. затраты на временные здания и сооружения, проектно-изыскательские работы, авторский надзор и прочие работы.

Затраты по п. 6 составляют значения, равные (в процентах от суммы затрат по пп. 1–5):

1.5–2,0 % — временные здания и сооружения;

8.5–9,0 % — прочие работы и затраты;

1.0–1,2 % — содержание службы заказчика-застройщика, строительный контроль;

10.0-11,0 % — проектно-изыскательские работы и авторский надзор.

Большие значения затрат относятся к ПС напряжением 500 кВ и выше.

Суммируя все затраты и добавив к полученному итогу стоимость постоянного отвода земельного участка под строительство, получаем необходимый объем капитальных вложений на строительство ПС.

Показатели стоимости ОРУ 35-1150 кВ учитывают установленное оборудование (выключатель, разъединитель, трансформаторы тока и напряжения, разрядники); панели управления, защиты и автоматики, установленные в ОПУ, относящиеся к ОРУ или ячейке; кабельное хозяйство в пределах ячейки и до панелей в ОПУ и др., а также строительные и монтажные работы.

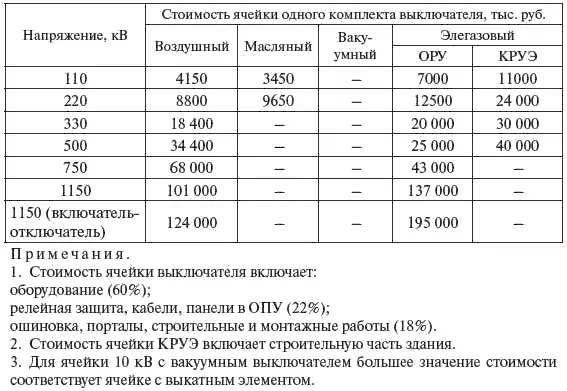

Стоимость ячейки ОРУ 35-1150 кВ с количеством выключателей более трех, а также закрытого РУ 10 кВ, включая строительную часть здания, может быть принята по данным табл. 7.18.

Таблица 7.18

Окончание табл. 7.18

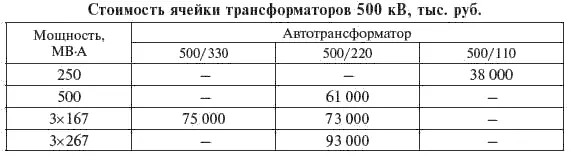

Показатели стоимости ячейки трансформатора (АТ) учитывают установленное оборудование (трансформатор, кабельное хозяйство в пределах ячейки и до панелей в ОПУ, а также панели управления, защиты и автоматики, установленные в ОПУ, относящиеся к ячейке, гибкие связи трансформаторов и др.), материалы, строительные и монтажные работы. Стоимости ячейки трансформаторов 35-1150 кВ приведены в табл. 7.19-7.22, а регулировочных — в табл. 7.23.

Таблица 7.19

Окончание табл. 7.19

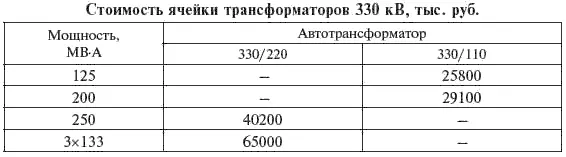

Таблица 7.20

Таблица 7.21

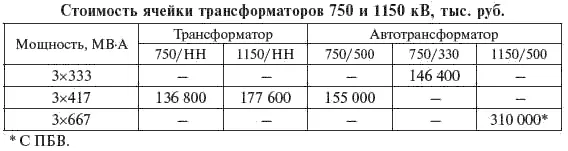

Таблица 7.22

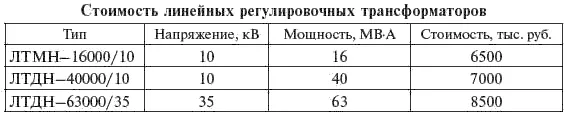

Таблица 7.23
