И. Карапетян - Справочник по проектированию электрических сетей

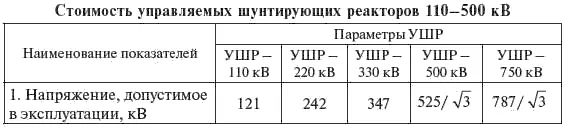

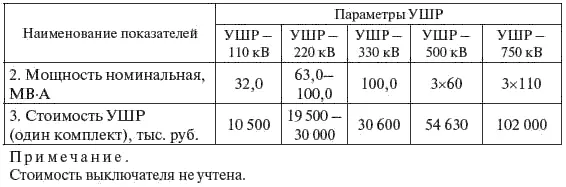

Показатели стоимости компенсирующих и регулирующих устройств учитывают оборудование в полном объеме, включая кабельное хозяйство в пределах ячейки и до панелей в ОПУ, панели управления, защиты и автоматики, установленные в ОПУ, но относящиеся к ячейке, а также строительные и монтажные работы. Стоимость СК, СТК, УШР приведены в табл. 7.24—7.25.

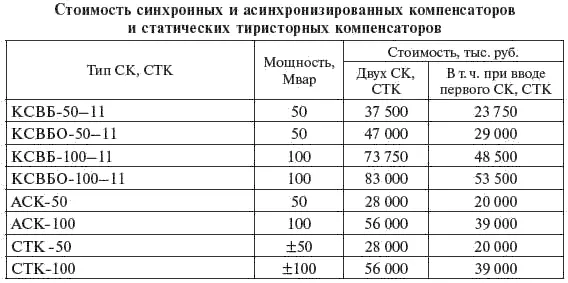

Показатели стоимости СК, асинхронизированных компенсаторов и СТК, приведенные в табл. 7.24, учитывают:

собственно СК, СТК, включая систему охлаждения, газовое и масляное хозяйство;

РУ НН, силовые и контрольные кабели в пределах ячейки и до панелей в ОПУ;

панели релейной защиты, установленные в ОПУ и относящиеся к ячейке;

строительные и монтажные работы по сооружению здания и монтажу оборудования.

Если для присоединения СТК к сети требуется установка отдельного трансформатора, то стоимость его установки с выключателем учитывается дополнительно.

Таблица 7.24

Таблица 7.25

Окончание табл. 7.25

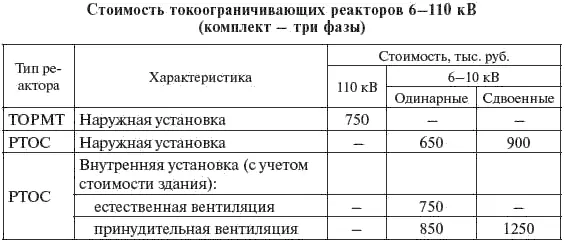

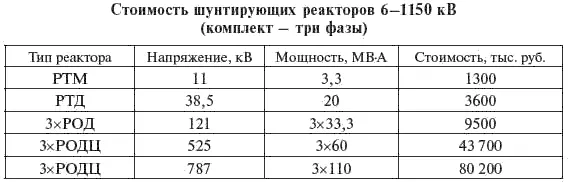

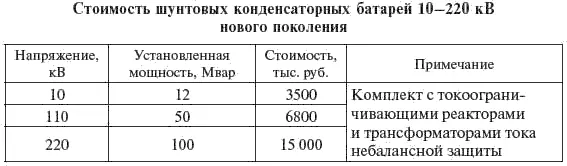

Таблица 7.26

Таблица 7.27

Таблица 7.28

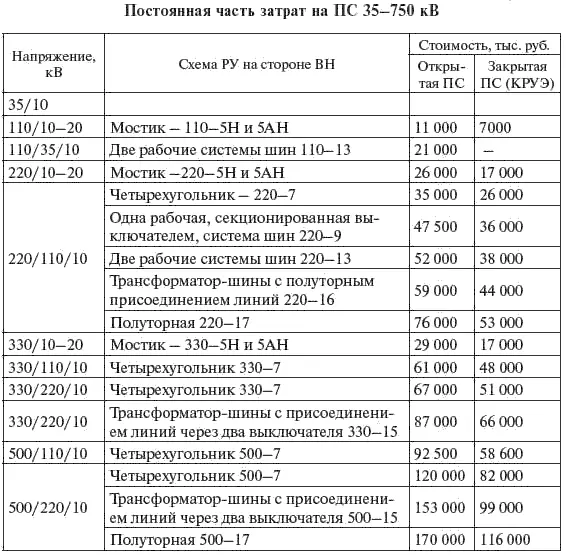

Стоимость постоянной части затрат по ПС учитывает подготовку и благоустройство территории, ОПУ, устройство СН ПС, систему оперативного постоянного тока, компрессорную, внутриплощадочные водоснабжение, канализацию и подъездные дороги, средства связи и телемеханики, наружное освещение, ограду и прочие элементы (табл. 7.29). Постоянная часть затрат принимается с учетом схемы электрических соединений и высшего напряжения ПС.

При осуществлении реконструкции (расширения) ПС постоянная часть затрат может быть принята (в % от значений, приведенных в табл. 7.29):

15—20 % при установке второго трансформатора, выключателя или другого вида оборудования, если оно не было предусмотрено проектом;

40—60 % при переустройстве ОРУ или замене РУ

Таблица 7.29

Окончание табл. 7.29

При определении стоимости ПС напряжением 220 кв и выше должны быть учтены затраты на организацию ПА, приведенные в табл. 7.30.

Таблица 7.30

При сооружении ПС с автоматической дозировкой управляющих воздействий района противоаварийного управления к стоимости, указанной в п. п. 7–9 табл. 7.30, добавляется стоимость ПА прилегающих объектов (ПА, устанавливаемой в РУ ПС или электростанций района) по п. п. 3–6 табл. 7.30 соответственно для каждого объекта.

При сооружении ВЛ напряжением 330 кВ и выше устройства ПА располагаются на соединяемых ПС, а стоимость ПА определяется по п. п. 3 или 7 таб. 7.30 в зависимости от функций ПА в связи с подключением к ним линии.

Составляющие стоимости строительства ЛЭП и ПС приведены в табл. 7.31.

Таблица 7.31

В настоящее время и ближайшие годы значительный объем капитальных вложений будет направлен на реконструкцию и техническое перевооружение ВЛ и ПС, которые были построены 30–40 лет назад. При осуществлении реконструкции и технического перевооружения возникает необходимость демонтажа оборудования ПС и опор, проводов и грозозащитных тросов ВЛ.

Демонтаж оборудования ПС — разборка оборудования со снятием его с места установки и (в необходимых случаях) консервацией с целью перемещения на другое место или с целью замены новым оборудованием в период реконструкции, расширения или технического перевооружения предприятий, зданий и сооружений. При этом разборка оборудования со снятием или без снятия с места установки для выполнения ремонта к демонтажу оборудования не относится.

Затраты на демонтаж определяются в зависимости от характеристик оборудования, стоимости работ по его монтажу, а также от дальнейшего предназначения демонтируемого оборудования.

Стоимость демонтажа оборудования рассчитывается в соответствии с порядком определения затрат на демонтаж оборудования, изложенным в «Указаниях по применению федеральных единичных расценок на монтаж оборудования (ФЕРм-2001)» — МДС 81–37.2004. Согласно указанному порядку затраты на демонтаж оборудования определяются путем применения усредненных коэффициентов к стоимости монтажа оборудования (учитывается сумма затрат на оплату труда и эксплуатацию машин; стоимость материальных ресурсов не учитывается).

Стоимость монтажа оборудования принята в соответствии с «Федеральными единичными расценками на монтаж оборудования» 2001 г., сборник № 8 м «Электротехнические установки».

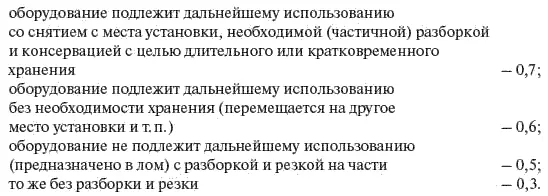

Коэффициенты к стоимости работ по монтажу оборудования установлены исходя из дальнейшего предназначения демонтируемого оборудования:

Стоимость демонтажа основного оборудования подстанций приведена в табл. 7.32.

Стоимость работ по демонтажу ВЛ 35-330 кВ включает в себя затраты по демонтажу опор ВЛ (железобетонных и стальных), а также проводов и грозозащитных тросов.

Затраты на демонтаж опор ВЛ 35-330 кВ рассчитаны в соответствии с порядком определения затрат на демонтаж конструкций, изложенном в «Указаниях по применению Федеральных единичных расценок на строительные и специальные строительные работы (ФЕР-2001)» — МДС 81–36.2004.

Затраты на работы по демонтажу проводов и грозозащитных тросов для ВЛ 35-330 кВ определены в соответствии с общими указаниями, приведенными в сборнике ФЕРм-2001 № 33 «Линии электропередачи» — ФЕРм 81-02-33—2001.

Согласно перечисленным выше указаниям затраты на демонтажные работы определяются по соответствующим единичным расценкам (ФЕРм 81-02-33—2001) на установку опор, подвеску проводов и тросов без учета стоимости материальных ресурсов. При этом к затратам на оплату труда рабочих-строителей, эксплуатацию строительных машин и механизмов применяются следующие коэффициенты:
