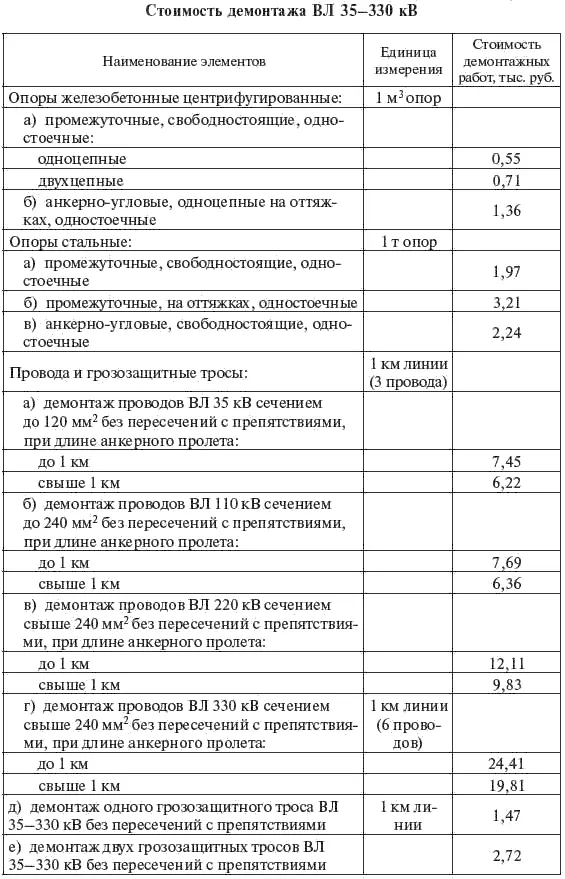

Стоимость демонтажных работ по ВЛ 35-330 кВ приведена в табл. 7.33.

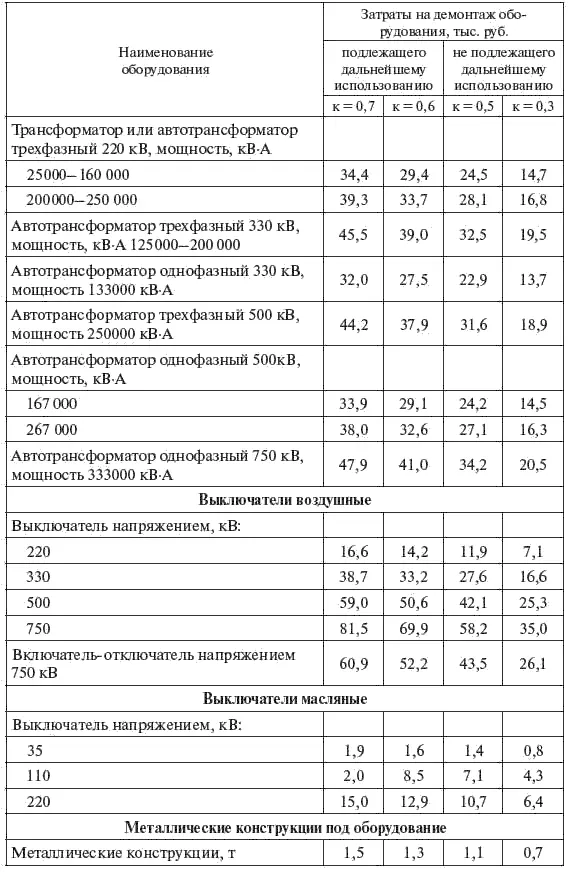

Таблица 7.32

Окончание табл. 7.32

Таблица 7.32

Расчет стоимости строительства ВЛ ведется в следующей последовательности определяются:

1. Базисная стоимость ВЛ в ценах 2000 г. (табл. 7.4).

2. Затраты на вырубку и подготовку просеки (цены 2000 г., табл. 7.8).

3. Затраты на устройство лежневых дорог (цены 2000 г., табл. 7.8).

4. Дополнительные затраты, учитывающие усложняющие условия строительства с учетом поправочных коэффициентов к базисным показателям (цены 2000 г., табл. 7.9).

5. Базисная стоимость концевых устройств (цены 2000 г., табл. 7.18).

6. Затраты, связанные с монтажом и наладкой устройств ПА (цены 2000 г., табл. 7.30).

7. Стоимость постоянного отвода земельного участка под опоры ВЛ (табл. 3.4, табл. 7.3).

8. Затраты в текущем уровне цен суммируются.

9. К полученной сумме затрат добавляются затраты на проектно-изыскательские работы, благоустройство, временные здания и сооружения, прочие работы (см. вводную часть п. 7.2).

ВЛ 220 кВ предназначена для усиления внешнего электроснабжения энергоузла и прокладывается между ГЭС и ПС энергоузла. Расчет выполнен в ценах на 01.01.2011 г.

1. Общая характеристика района прохождения ВЛ 220 кВ

1.1. Месторасположение ВЛ — Западная Сибирь

1.2. Длина ВЛ — 75 км, в т. ч.

залесенность трассы — 15 км

1.3. Рельеф местности — Равнинный

1.4. Обустройство лежневых дорог — 7 км

1.5. Под опоры ВЛ изымаются земли сельхозугодий.

2. Технические показатели ВЛ

2.1. Количество цепей — 1

2.2. Характеристика опор — Свободностоящие

2.3. Материал опор — Металл

2.4. Марка и сечение Al и стальной части — АС 300/32

2.5. Нормативный скоростной напор ветра — 400 Па

2.6. ПА принята для ПС с высшим напряжением 220 кв при количестве присоединений до двух

2.7. Концевые устройства предусматривают установку по одному комплекту элегазовых выключателей с каждой стороны ВЛ.

Таблица 7.34

В ценах на 01.01.2011 г. стоимость строительства ВЛ 220 кв составит: 144,511 × 5,39 = 778,9 млн руб., где 5,39 — индекс цен по капитальным вложениям по объектам электроэнергетики на начало 2011 г. по отношению к уровню цен 2000 г. (табл. 7.1). Стоимость 1 км — 10,38 млн руб.

1. Общая характеристика района размещения ПС

1.1. Месторасположение ПС — Европейская часть России

1.2. Рельеф площадки ПС — равнинный.

1.3. Грунты — суглинки.

2. Технические показатели подстанции 220/110/10 кВ

2.1. Мощность — 250 мВ-А

2.2. Тип и количество трансформаторов:

АТДЦТН 125000/220/110/10, 2 шт.

2.3. Главная схема электрических соединений:

на стороне 220 кВ — одна рабочая секционированная выключателем система шин;

на стороне 110 кВ — одна рабочая секционированная выключателем система шин.

2.4. Количество выключателей на стороне:

ВН — КРУЭ 220 кВ, 7 ячеек с выключателями;

СН — КРУЭ 110 кВ, 7 ячеек с выключателями.

2.5. ЗРУ-10 кВ — 4-секционное, рассчитанное на установку 46 ячеек вакуумных выключателей.

2.6. Количество отходящих линий — 4 ВЛ 220 кВ и 4 ВЛ 110 кВ.

2.7. ПА принята при количестве присоединений 220 кВ более двух.

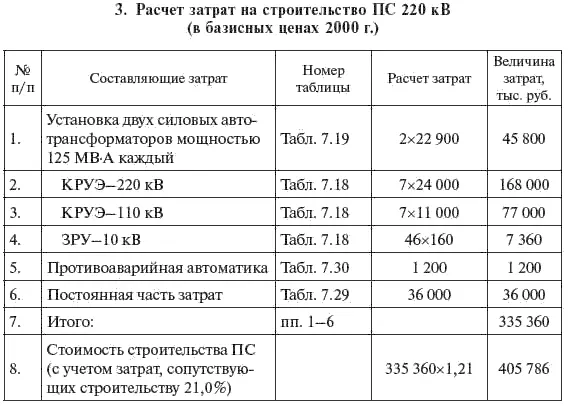

Таблица 7.35

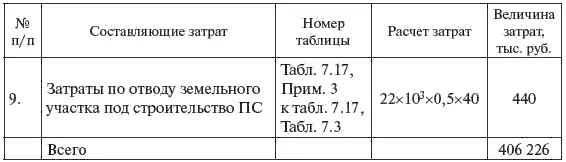

Окончание табл. 7.35

В ценах на 01.01.2011 г. стоимость ПС 220 кВ составит: 406226 х х 5,39 = 2189558 тыс. руб. = 2190 млн руб., где 5,39 — индекс по капитальным вложениям по объектам электроэнергетики на начало 2011 г. по отношению к уровню 2000 г. без учета НДС (табл. 7.1).

Строительство электрических сетей напряжением 110 кВ и выше ведется в зарубежных странах, как правило, специализированными организациями. Участие указанных организаций в торгах по строительству электросетевых объектов не только в своих странах, но и за их пределами определяет конфиденциальный характер стоимостных показателей. Так, при проведении тендеров по строительству ВЛ и ПС данные по стоимости электросетевых объектов, как правило, для всех участвующих в торгах не раскрываются. Это характерно и для заводов — изготовителей электротехнического оборудования.

Существующая высокая плотность электрической сети в большинстве развитых стран Европы, значительная стоимость земельных участков при невысоком росте спроса на электроэнергию определяют умеренные темпы строительства новых ВЛ и ПС. В технической литературе отсутствуют обобщенные данные по стоимостным показателям объектов электросетевого строительства.

В США темпы электросетевого строительства в последние годы также невелики и существенно уступают масштабам строительства в 70-80-е гг. В работу вводятся единичные объекты ВЛ и ПС напряжением 765 и 500 кВ. Общие объемы строительства ВЛ и ПС напряжением 230 и 345 кВ в 1,5–2,0 раза ниже, чем 10–15 лет назад.

В настоящем разделе приведены средние данные по стоимости строительства ВЛ напряжением 115, 230 и 500 кВ в США, а также ВЛ 110–400 кВ в Европе, относящиеся к концу 90-х гг.

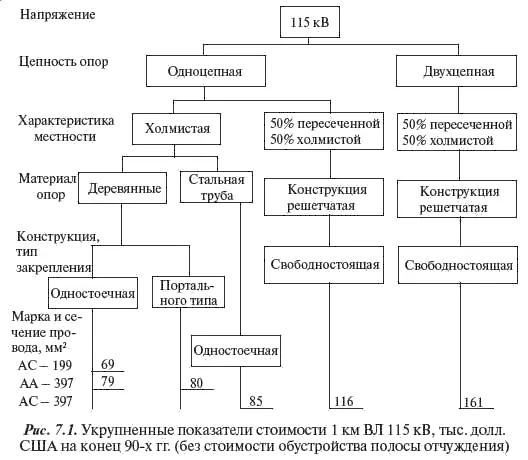

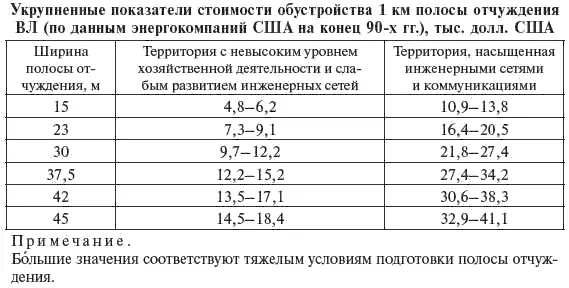

На рис. 7.1, 7.2 и 7.3 приведены УСП ВЛ напряжением 115, 230 и 500 кВ в США, а в табл. 7.37 — затраты на освоение полосы отчуждения линий электропередачи.

Таблица 7.37

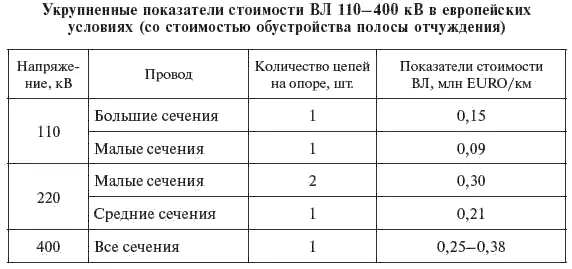

УСП ВЛ 110–400 кВ в европейских условиях по состоянию на конец 90-х гг. со стоимостью обустройства полосы отчуждения приведены в табл. 7.38.

Таблица 7.38

Усредненная структура затрат по составляющим собственно ВЛ напряжением 110 кВ и выше по энергосистемам 37 стран приведена в табл. 7.39 (данные СИГРЭ).
