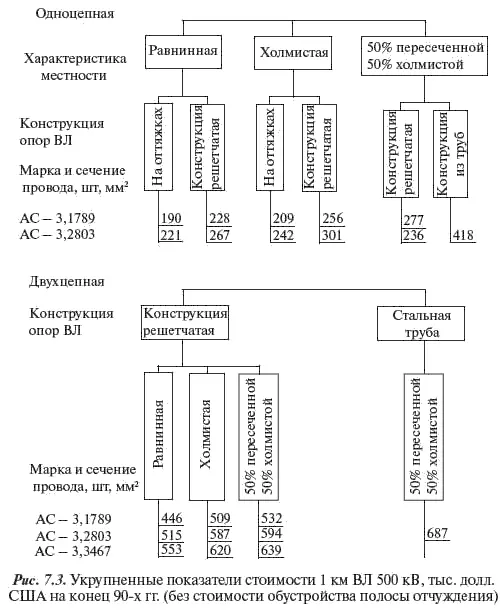

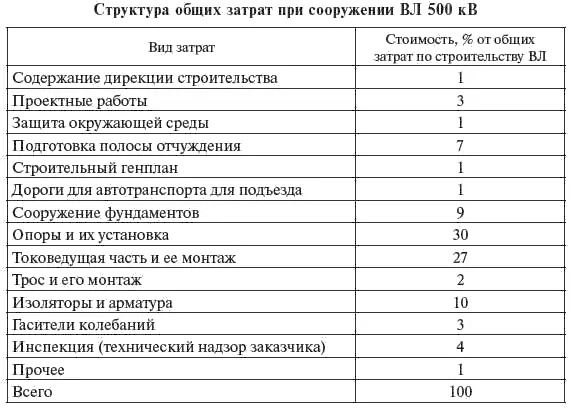

Структуру общих затрат при сооружении ВЛ 500 кВ отражают показатели табл. 7.40 (по данным США).

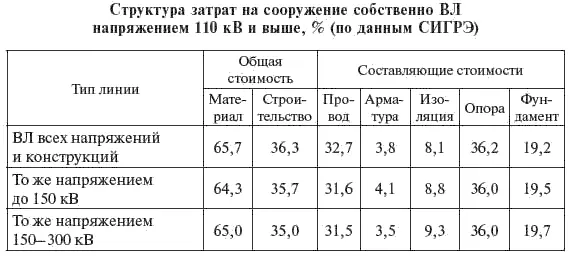

Таблица 7.39

Окончание табл. 7.39

Таблица 7.40

В настоящем разделе приведены данные о стоимости некоторых типов оборудования (трансформаторы, выключатели, конденсаторные и реакторные установки, а также постоянная часть затрат по ПС).

В последние 15–20 лет общей тенденцией в энергокомпаниях Европы и США является широкое использование оборудования с изоляцией из элегаза. Несмотря на то что стоимость этого оборудования в 1,3–1,8 раза выше традиционного, учет других влияющих на стоимость факторов (транспорт, монтаж, размеры площадки ПС и др.) приводит к предпочтительности применения КРУЭ во всем диапазоне повышенных напряжений. Ниже приведена структура затрат (%) РУ 420 кВ для традиционного оборудования и выполненного с использованием КРУЭ (по данным концерна АББ).

В укрупненные показатели стоимости концерна АББ включена стоимость земли, в связи с чем показатели стоимости ПС могут изменяться в диапазоне ±30 % в зависимости от места расположения ПС.

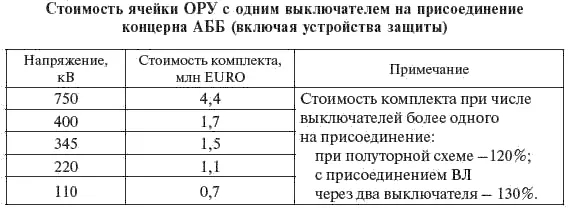

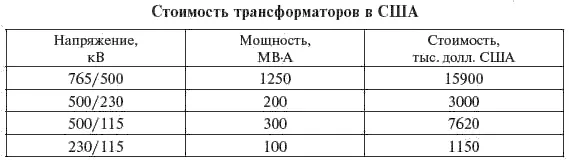

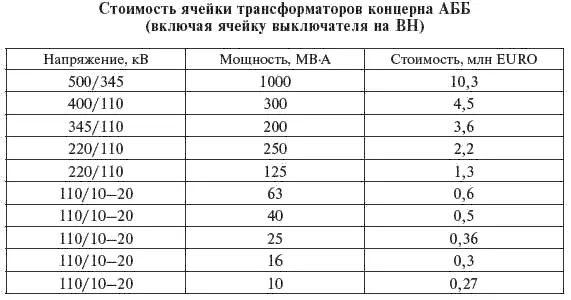

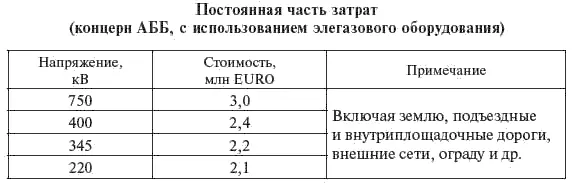

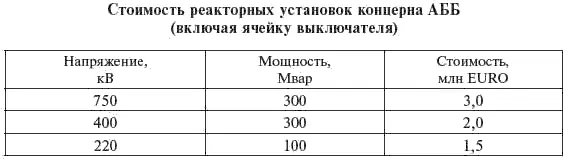

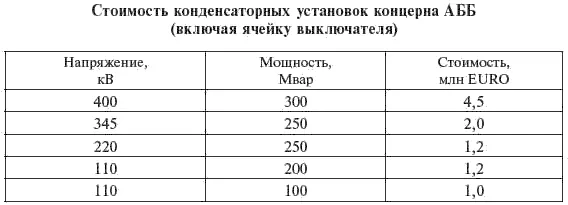

Показатели стоимости ячеек трансформаторов, выключателей, конденсаторных и реакторных установок, а также постоянная часть затрат по ПС приведены в табл. 7.41-7.46.

Таблица 7.41

Таблица 7.42

Таблица 7.43

Таблица 7.44

Таблица 7.45

Таблица 7.46

АБ —аккумуляторная батарея

АО —акционерное общество

АПВ —автоматическое повторное включение

АРМ —автоматизированное рабочее место

АСКУЭ —автоматизированная система контроля и учета электропотребления

АСУ ТП —автоматизированная система управления технологическими процессами

АТ —автотрансформатор

АТС —администратор торговой системы ФОРЭМ

АУ —анкерно-угловая (опора)

АЭС —атомная электростанция

БСК— батарея статических конденсаторов

ВВП —валовой внутренний продукт

ВИЭ —возобновляемые источники энергии

ВЛ —воздушная линия электропередачи

ВН —высшее напряжение

ВНД —внутренняя норма доходности

ВПТ —вставка постоянного тока

ВЭС —ветроэнергетическая станция

ВЭУ —ветроэнергетическая установка

ГАЭС —гидроаккумулирующая электростанция

ГеоТЭС —геотермальная электростанция

ГПП —главная понижающая подстанция

ГРЭС —государственная районная электростанция

ГТЛ —генератор — трансформатор — линия (блочная схема)

ГТУ —газотурбинная установка

ГТЭС —газотурбинная электростанция

ГЭС —гидравлическая электростанция

ДСП —дуговая сталеплавильная печь

ДЭС —дизельная электростанция

ЕНЭС —Единая национальная электрическая сеть

ЕЭС —Единая энергетическая система

ЗПА —зарядно-подзарядный агрегат

ЗРУ —закрытое распределительное устройство

ИД —индекс доходности

ИДД —индекс доходности дисконтированных инвестиций

ИРМ —источник реактивной мощности

КЗ —короткое замыкание

КЛ —кабельная линия

КПД —коэффициент полезного действия

КРУ —комплектное распределительное устройство

КРУБ —комплектное распределительное устройство блочного типа

КРУЭ —комплектное распределительное устройство элегазовое

КС —компрессорная станция

КТП —комплектная трансформаторная подстанция

КТПБ —комплектная трансформаторная подстанция блочного типа

КУ —компенсирующее устройство

КЭС —конденсационная электростанция

ММСК —межрегиональная магистральная сетевая компания

МРСК —межрегиональная сетевая компания

МСК —магистральная сетевая компания

МЭК —Международная электротехническая комиссия

НН —низшее напряжение

НПС —нефтеперекачивающая станция

ОАО —открытое акционерное общество

ОАПВ —однофазное автоматическое повторное включение

ОГК —генерирующая компания оптового рынка

ОДУ —объединенное диспетчерское управление

ОПУ —общеподстанционный пункт управления

ОРУ —открытое распределительное устройство

ОЭС —объединенная энергетическая система

ПА —противоаварийная автоматика

ПБВ —переключение (ответвлений обмоток трансформатора) без возбуждения (при отключенной нагрузке)

ПГВ —подстанция глубокого ввода

ПГУ —парогазовая установка

ППТ —передача постоянного тока

ПС —подстанция

ПУЭ —Правила устройства электроустановок

ПЭС —приливная электростанция

РВП —региональный внутренний продукт

РДУ —региональное диспетчерское управление

РЗ —релейная защита

РЗА —релейная защита и автоматика

РКУ —районные климатические условия

РП —распределительный пункт

РПН —регулирование напряжения под нагрузкой

РСУ —рынок системных услуг
