И. Карапетян - Справочник по проектированию электрических сетей

Таблица 7.3

Укрупненные стоимостные показатели составлены для ВЛ 35-500 кВ на унифицированных стальных и железобетонных опорах, 750 кВ — на типовых стальных опорах и 1150 кВ — на стальных опорах индивидуального проектирования. В стоимостных показателях магистральных ВЛ учтена подвеска волоконно-оптического кабеля связи.

УСП ВЛ составлены с учетом гололедных и ветровых нагрузок, соответствующих требованиям ПУЭ 7-го издания.

УСП ВЛ составлены с учетом использования сталеалюминиевых проводов марки АС по ГОСТ 839-80 с учетом последующих дополнений.

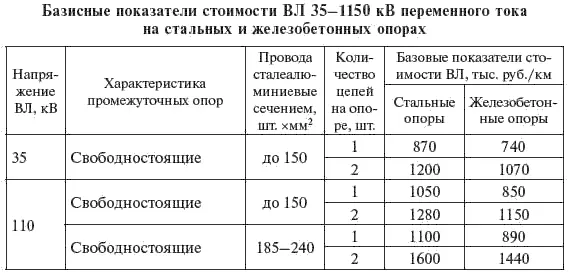

Базисные показатели стоимости ВЛ переменного тока напряжением 35-1150 кВ приведены в табл. 7.4, а постоянного тока — в табл. 7.5. Эти показатели учитывают все затраты производственного назначения, а также затраты, сопутствующие строительству, которые составляют:

2.5–3,0 % — временные здания и сооружения;

5.0–6,0 % — прочие работы и затраты;

1.5–2,0 % — содержание службы заказчика-застройщика, строительный контроль;

10.0-11,0 % — проектно-изыскательские работы и авторский надзор.

Большие значения затрат относятся к ВЛ напряжением 500 кВ и выше.

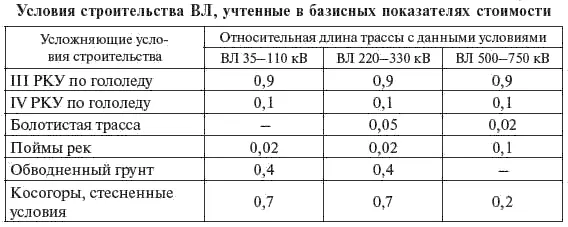

Затраты табл. 7.5 соответствуют средним условиям строительства и нормативному ветровому давлению до 0,6 кПа. При прохождении ВЛ в более сложных условиях, чем приведены в табл. 7.6, затраты на сооружение ВЛ увеличиваются (табл. 7.9). При этом отдельные усложняющие условия строительства учитываются независимо друг от друга.

В случаях, когда отсутствует подробная информация об условиях прохождения ВЛ, базисные показатели могут быть использованы без корректировки.

При учете затрат на установку выключателей по концам электропередачи добавляются затраты на противоаварийную автоматику (табл. 7.30).

Добавляя к базовым показателям стоимость постоянного отвода земельного участка под строительство, а при необходимости — стоимость вырубки просеки и устройства лежневых дорог, получаем необходимый объем капитальных вложений для строительства ВЛ.

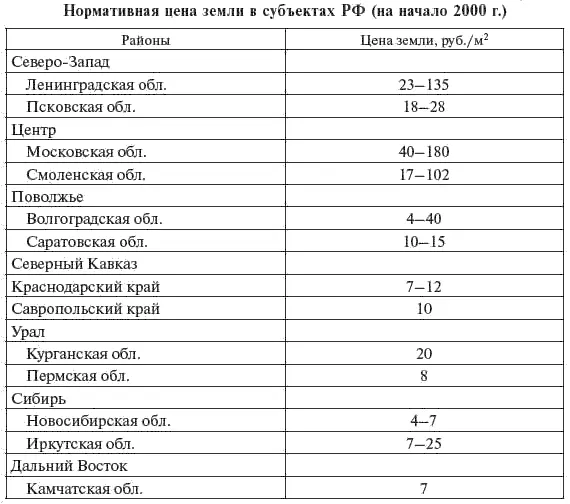

Стоимость постоянного отвода земли принимается с учетом расчетных значений площади отвода под опоры ВЛ и стоимости земли.

Таблица 7.4

Окончание табл. 7.4

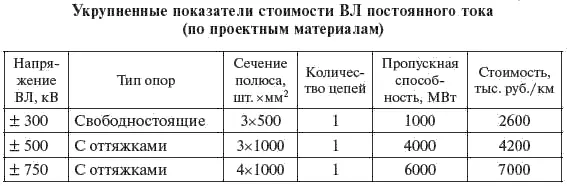

Таблица 7.5

Таблица 7.6

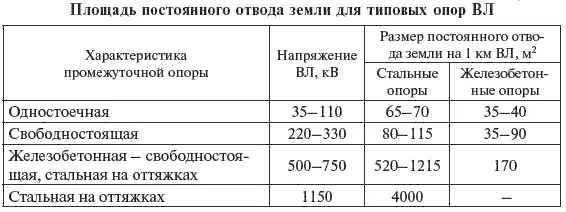

Стоимость постоянного отвода земли принимается с учетом расчетных значений площади отвода под опоры ВЛ и стоимости земли. Площади постоянного отвода земли под опоры ВЛ зависят от типа и материала опор, использования расчетного пролета и др. При использовании типовых опор ВЛ и средних условий сооружения ВЛ площадь постоянного отвода земли может быть принята по данным табл. 7.7. Для опор на оттяжках площадь отвода земли соответственно увеличивается.

Таблица 7.7

Для участков вЛ, проходящих по лесу, стоимость вырубки просеки определена для леса со средними показателями крупности, высоты и твердости пород древесины с учетом корчевки пней под дороги и площадки опор. Затраты на вырубку просеки и устройство лежневых дорог по болотистым участкам трассы при отсутствии более подробных данных могут быть приняты по данным табл. 7.8.

Таблица 7.8

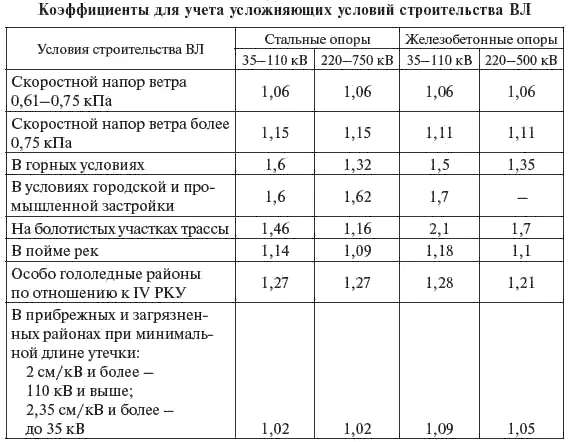

Дополнительные затраты, учитывающие усложненные условия строительства, могут быть приняты для соответствующих участков трассы с использованием повышающих коэффициентов по отношению к базисным показателям стоимости (табл. 7.9).

Таблица 7.9

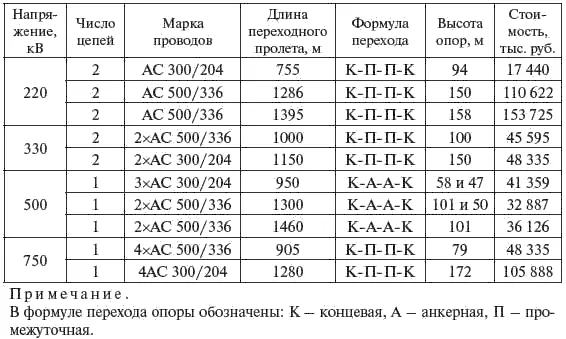

При необходимости сооружения больших переходов ВЛ через судоходные реки, каналы, проливы, другие водные преграды и ущелья их стоимость определяется специальным расчетом. Для предварительной оценки стоимость перехода может быть принята с учетом данных табл. 7.10.

Стоимость двухцепной ВЛ с временной подвеской одной цепи может быть определена как стоимость двухцепной ВЛ за вычетом затрат, приведенных в табл. 7.11.

Таблица 7.10

Окончание табл. 7.10

Таблица 7.11

Стоимость линейных ячеек на ПС (электростанциях) для присоединения ВЛ рекомендуется учитывать по табл. 7.18.

В основу определения УСП КЛ 6-10 и 35 кВ положены «Показатели стоимости электрических городских сетей» и «Укрупненные показатели стоимости строительства» института «Гипрокоммунэнерго», а также стоимостные показатели ряда конкретных проектов.

УСП по КЛ 110 и 220 кВ приняты на основании обобщения смет к рабочей документации конкретных объектов ОАО «Институт «Энергосетьпроект».

Стоимостные показатели КЛ существенно зависят от принятой трассы, характера и числа пересекаемых инженерных коммуникаций, сопутствующих затрат, а также от способа прокладки КЛ. При небольших длинах это определяет существенный разброс удельных значений УСП КЛ. В наибольшей степени это относится к КЛ напряжением 110 кВ и выше при их прокладке в туннеле. Приведенные в табл. 7.12 и 7.13 значения УСП учитывают затраты на кабель, подготовку трассы, включая ее проектирование и юридическое оформление, строительно-монтажные работы, специальные переходы (железнодорожные узлы, магистральные дороги и центральные площади и т. п.), разборку и восстановление асфальтобетонных покрытий, вывоз — завоз грунта для обратной засыпки при прокладке КЛ 110 кв и выше в траншеях центральной части крупнейших городов. При подводной прокладке КЛ затраты учитывают размыв траншеи и пригрузку КЛ мешками с песком.

При оценке стоимости КЛ в центральной части крупнейших городов следует учитывать стоимость сооружения коллектора (туннеля).. Стоимость сооружения коллекторов приведена в табл. 7.14.
