А. Лебедев - Анатомия стиральных машин

Особенность ее в том, что в ней нет ни наружного конденсатора сушки, ни отдельной камеры сушки. Нагревательные элементы расположены на дне бака и работают и в режиме стирки, и в режиме сушки. Конденсация водных паров происходит на поверхности специальной металлической пластины, прикрепленной на внутренней стороне бака. Вода для охлаждения пластины-конденсатора подается из распределителя-рассекателя и омывает внутреннюю поверхность пластины-конденсатора. Конденсат и вода также откачиваются сливным насосом-помпой.

В некоторых моделях помпа включается периодически, по мере накопления воды, что способствует увеличению срока службы помпы. При этом за уровнем воды «следит» одна из секций датчика давления (или отдельный датчик). Процесс сушки завершается фазой охлаждения белья. В этой конечной фазе отключаются нагревательные элементы, но продолжает работать вентилятор до остывания белья до безопасной для пользователя температуры.

Все СМА с сушкой периодически требуют определенного профилактического ремонта!

(К сожалению, об этом вспоминают, только когда СМА окончательно выходит из строя.) Дело в том, что в процессе работы конденсатор сушки и камера постепенно забиваются волокнами от высушенных вещей и мелкими обрывками ниток.

Все эти волокна и нитки склеиваются между собой, и эта масса закупоривает отверстия для охлаждающей воды и воздуха. Также эти волокна оседают и на лопастях крыльчатки вентилятора, и его может заклинить.

Время процесса сушки задается специальным таймером — таймером сушки. На рис. 10.7 показан внешний вид одного из таймеров сушки, а на рис. 10.8 — его электрическая схема.

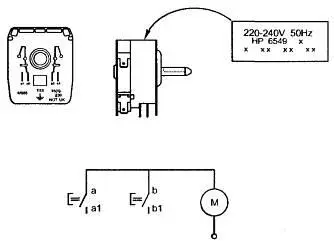

Рис. 10.7. Внешний вид таймера сушки

Рис. 10.8. Схема таймера сушки

Она достаточно проста — внутри таймера находится исполнительные контакты, через которые подается напряжение питания на нагревательные элементы и на мотор вентилятора. Вращение кулачков, размыкающих исполнительные контакты, осуществляется от низкооборотного синхронного мотора, состоящего из катушки с обмоткой, полюсного наконечника и магнитного ротора. Через шестерни редуктора вращение передается на диск с кулачками и на ось ручки таймера. Внутреннее устройство таймера показано на рис. 10.9.

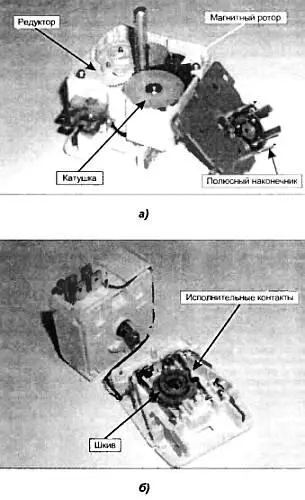

Рис. 10.9. Устройство таймера сушки

Возможными дефектами подобных таймеров могут быть подгорание контактов и обрыв обмотки синхромотора.

В моделях с электронным управлением для контроля температуры воздуха применяются специальные термисторы, встроенные непосредственно в камеру сушки и изменяющие свое сопротивление под действием горячего воздуха, проходящего через камеру сушки.

В заключение этого раздела приведем еще одну схему (рис. 10.10) процесса сушки в самой современной СМА (группы «Электролюкс»).

В ней, как видим, точно также есть и конденсатор сушки из пластика, и вентилятор сушки с ременной передачей, и камера с нагревательными элементами. Принцип работы полностью идентичен вышеописанному.

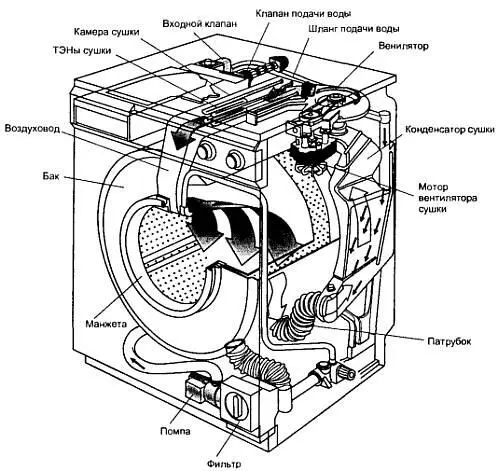

Рис. 10.10. Схема процесса сушки в современной СМА

Электромеханические программаторы, которые до сих пор применялись и применяются во множестве моделей СМА, представляют собой весьма сложный функциональный узел. Эта отработанная годами конструкция еще долго «не сойдет со сцены», поэтому мы рассмотрим, как устроены подобные командоаппараты распространенных типов. Во множестве моделей СМА электромеханический программатор — это «мозг машины». Подобные программаторы применяются также и в блоках с микроконтроллерами.

Для начала напомним, что собой представляет электромеханический программатор и как он действует.

Итак, на рис. 11.1 представлен схематически электромеханический программатор.

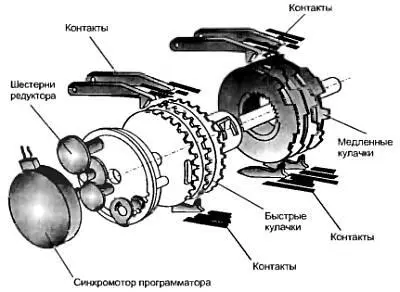

Рис. 11.1. Устройство электромеханического программатора

Он состоит из набора программных дисков с выступами и углублениями. Выступы и углубления называются кулачками. Весь набор дисков с кулачками приводит во вращение синхромотор с редуктором, понижающим обороты синхромотора (timermotor). Внешний вид и устройство синхромоторов показаны на рис. 11.2. Представлено два типа.

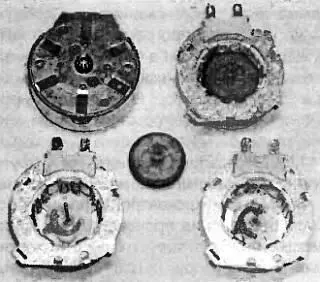

Рис. 11.2. Типы синхромоторов

Синхромотор состоит из корпуса, в котором находится рабочая обмотка, полюсные наконечники и кольцевой магнитный ротор. Чтобы этот ротор вращался в строго определенном направлении, применяют специальную фигурную вставку. Ее хорошо видно на рис. 11.2. Благодаря этой вставке магнитный ротор может вращаться только в одном направлении. Таким образом, в зависимости от конфигурации вставки, ротор синхромотора может вращаться либо по часовой стрелке, либо против. На рис. 11.3 показан еще один тип синхромотора в разобранном виде.

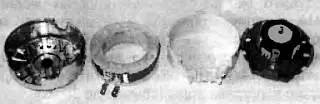

Рис. 11.3. Устройство синхромотора

Он также состоит из корпуса с полюсными наконечниками, магнитного ротора и катушки с обмоткой. Обмотка на каркасе изолирована липкой лентой, т. е. выполнена открытым способом в отличие от предыдущих типов синхромоторов, в которых обмотка залита компаундом прямо в корпусе. Направление вращения ротора обеспечивают три шестеренки под верхней крышкой. Частота вращения роторов у синхромоторов 500 об./мин., сопротивление рабочей обмотки 9—10 кОм. Все обмотки рассчитаны на подключение к напряжению 220 В (в российском стандарте).

Итак, синхромотор приводит во вращение шестерни понижающего обороты редуктора и набор программных дисков (программный барабан) с кулачками. Диски с кулачками делятся на две основные группы: это «быстрые» и «медленные» кулачки. Каждый из программных дисков взаимодействует с рычагами-толкателями, которые, собственно, и переключают исполнительные контакты. На рис. 11.4 показан процесс переключения: в каждой из контактных групп есть подвижный (переключаемый) контакт, который может занимать три фиксированных положения.
