В реальных электросхемах СМА этот резистор может быть переменным — в этом случае обеспечивается плавная регулировка, либо может быть установлен регулятор ступенчатого типа — на несколько фиксированных значений температуры. Такие регуляторы могут состоять из набора отдельных резисторов либо набора резисторов в виде интегральной матрицы. Внешний вид некоторых регуляторов показан на рис. 9.16.

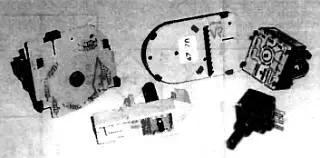

Рис. 9.16. Типы регуляторов температуры

В главе «Программаторы» мы упоминали электромагнит — термостоп. Именно с диагонали CD снимается сигнал для управления этим электромагнитом. Сигнал подается сначала на каскады усиления, а затем на симистор, через который и подается напряжение питания на обмотку элестромагнита. По достижении баланса мостовой схемы, т. е. по достижении установленной температуры, напряжение питания снимается (симистор закрывается) и программа стирки будет продолжаться.

Для каждой конкретной электросхемы СМА применяется термистор определенного номинала. Позже мы отметим это на некоторых примерах электросхем СМА.

В заключение этой главы приведем фрагмент электросхемы СМА. В основе этой схемы все тот же мост Уитстона. Он включен на входе усилителя постоянного входа (операционный усилитель) — назовем его «блок сравнения параметров». Изменение величины сопротивления термистора сравнивается с заданным значением (значение температуры задается ступенчатым регулятором). На выходе блока включено реле, которое отключает нагрузку (ТЭН) при совпадении величин сопротивлений на входе блока. Точно так же вместо реле на входе блока может быть включен и управляющий симистор. через который будет подаваться напряжение питания на ТЭН.

В заключение раздела приведем номиналы термисторов, применяющихся в разных СМА.

СМА группы «Electrolux»: серия EWM 2000, EWM 1000 PLUS;

— 6.0 кОм при 20 °C; 0.64 кОм при 80 °C.

Серия EWM 1000: -17,3 кОм при 30 °C; 2,3 кОм при 85 °C.

СМА группы «Candy»: 27,0 кОм при 22 °C.

СМА «Ardo»: 5,8 кОм при 22 °C.

СМА «General Electric»: 24,0 кОм при 22 °C; 12,0 кОм при 22 °C в зависимости от модели.

СМА «Thomson» и «Brandt»: 50,0 кОм при 20 °C.

CMA «Whiripool»: 35,9 кОм при 22 °C.

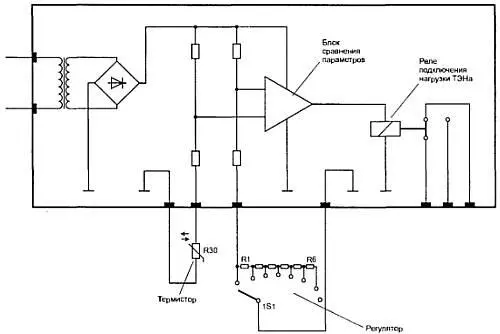

Рис. 9.17. Фрагменты измерительной схемы

Особое место в рядах многочисленных моделей занимают СМА с функцией сушки белья.

С устройством для сушки белья выпускаются СМА как с фронтальной загрузкой, так и с вертикальной. Принцип работы у всех этих СМА одинаковый и осуществляется способом конденсации водяных паров на холодной поверхности.

Конденсация водяных паров происходит внутри специального конденсатора, у которого внутренняя поверхность охлаждается водой. Вода подается из соответствующего клапана СМА, а нагрев водяных паров осуществляется в камере нагрева — в ней находятся мощные нагревательные элементы — ТЭНы.

Камера нагрева обычно расположена в верхней части бака, конденсатор привинчен либо сбоку, либо к задней части бака. Конденсаторы изготовляют из пластика или резины. На рис. 10.1 приведен вариант крепления конденсатора сушки к баку СМА.

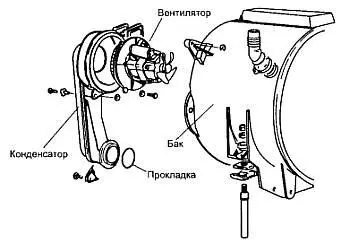

Рис. 10.1. Тип конденсатора сушки с вентилятором

В верхней части конденсатора установлен мощный вентилятор. Верхняя часть конденсатора также соединяется с камерой сушки, а нижняя — через прокладку привинчивается к баку. Рассмотрим, как происходит процесс сушки белья. Схема процесса показана на рис. 10.2.

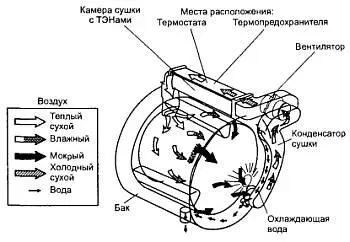

Рис. 10.2. Схема процесса сушки

При задании режима сушки подается напряжение питания на ТЭНы в камере сушки, на клапан, подающий воду для охлаждения конденсатора, на сливной насос-помпу и на вентилятор. Бак с бельем при этом вращается реверсивно. Крыльчатка вентилятора, которая находится внутри корпуса конденсатора, начинает перекачивать воздух из бака через объем конденсатора и через камеру с ТЭНами. Постепенно, проходя через камеру, влажный и горячий воздух попадает в конденсатор, внутренняя поверхность которого непрерывно охлаждается водой. Влага из горячего воздуха конденсируется и вместе с охлаждающей водой стекает в нижнюю часть бака.

Нижняя часть бака соединена резиновым патрубком со сливным насосом, который и откачивает конденсат и охлаждающую воду. Чтобы белье просушивалось равномерно, барабан с ним вращается реверсивно: несколько оборотов в одном направлении и столько же в другом. На верхней крышке корпуса камеры сушки закреплены термостаты, контролирующие процесс. Средняя температура воздуха достигает 100–120 °C (при сушке тканей из хлопка).

Посмотрим еще на одну конструкцию, показанную на рис. 10.3.

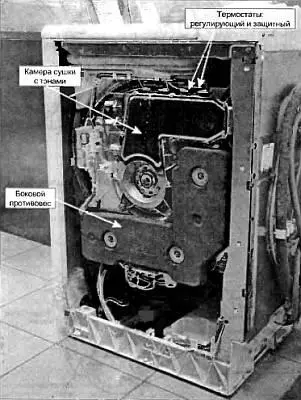

Рис. 10.3. СМА вертикальной загрузки с сушкой

Эта СМА с вертикальной загрузкой. Как видим, камера сушки крепится к баку. На крышке камеры два термостата: один регулирующий, второй — защитный. Термостаты включены последовательно с друг другом и с нагревательными элементами (ТЭНами сушки). Защитный термостат необходим. Он разрывает цепь питания нагревательных элементов в случае перегрева камеры сушки (в случае отказа вентилятора). Вентилятор в этой модели находится на задней стенке. На рис. 10.4 приведена та же модель, но со снятой задней стенкой.

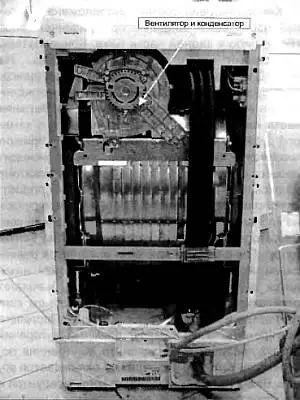

Рис. 10.4. Внешний вид вентилятора и конденсатора

Еще один вариант СМА с вертикальной загрузкой показан на рис. 10.5.

Рис. 10.5. Вариант устройства СМА с сушкой

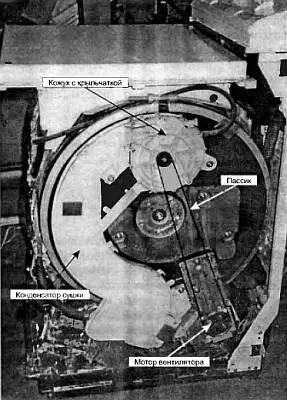

В этой конструкции конденсатор сделан из пластика. В верхней его части находится крыльчатка вентилятора. Она приводится во вращение круглым ремнем-пассиком. Сам мотор вентилятора спрятан под баком. Существуют также модели СМА, не имеющие наружного конденсатора сушки. На рис. 10.6 показана схема конструкции.

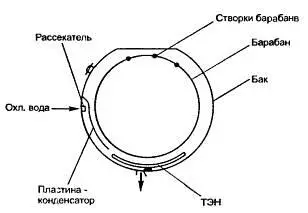

Рис. 10.6. Схема СМА с сушкой без наружного конденсатора
