А. Лебедев - Анатомия стиральных машин

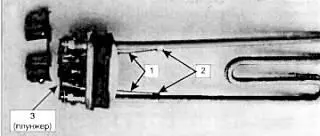

Итак, на рис. 8.1 показан один из ТЭНов с системой защиты.

Рис. 8.1. Нагревательный элемент с системой защиты

Крышка корпуса, в которой установлен элемент защиты, для наглядности снята.

Работает система защиты следующим образом: при перегреве растекается сплав, находящийся в торцах трубок (1). Внутри трубок находятся подпружиненные медные стержни — концы этих стержней фактически припаяны легкоплавким припоем к торцам трубок. Трубки закреплены хомутиками (2) из полосок стали. При перегреве один из стержней выталкивается пружиной и — через керамический плунжер (3) — размыкает контакты питания. В данном ТЭНе система защиты дублирована, чаще встречаются конструкции, в которых только одна ступень защиты. Восстановить работоспособность такой конструкции очень легко: после очистки ТЭНа от накипи корпус защиты разбирают, предварительно рассверлив пластмассовые заклепки. В сработавшей ступени защиты укорачивают керамический плунжер — отламывают отрезок 1–1,5 миллиметра и убеждаются, что контакты опять замкнуты. Затем крышку корпуса приклеивают суперклеем, и ТЭН снова пригоден к работе. Можно совсем удалить плунжер, но если ступень защиты одна, то в следующий раз ТЭН неминуемо перегорит. Еще одна конструкция представлена на рис. 8.2.

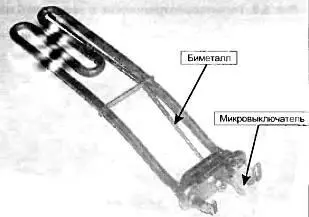

Рис. 8.2. Нагревательный элемент с биметаллической системой защиты

Этот ТЭН имеет систему защиты не менее эффективную — на основе биметаллического стержня и микровыключателя. Микровыключатель укреплен шарнирно прямо на наружной скобе ТЭНа. При перегреве микровыключатель разрывает цепь питания ТЭНа. Для восстановления цепи необходимо сначала демонтировать ТЭН и очистить его от накипи. Затем нужно вытянуть кнопку микровыключателя, восстановив таким образом цепь питания. Некоторые модели ТЭНов имеют отдельный термопредохранитель на температуру 157 °C. Этот предохранитель показан на рис. 8.3.

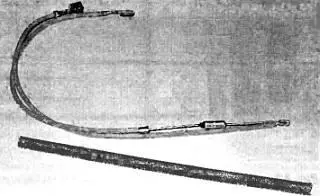

Рис. 8.3. Термопредохранитель с защитной изоляцией

Он вставлен в защитный термостойкий чехол, и в свою очередь чехол с предохранителем вставляется в металлическую тонкостенную гильзу, приваренную к наружной скобе ТЭНа и постоянно находящуюся в зоне нагрева в воде. Предохранитель также включен последовательно со спиралью ТЭНа.

Наряду с плавными и механическими предохранителями применяют и другие устройства защиты ТЭНов. Это специальные защитные термостаты на биметаллической основе, которые включаются последовательно со спиралью ТЭНа в цепь питания. В некоторых моделях СМА для защиты ТЭНа применяют датчик давления (или одну его секцию). В такой системе невозможна подача напряжения на выводы ТЭНа, если в баке по каким-то причинам нет воды.

Рассмотрим еще одну интересную конструкцию. Это нагреватель проточного типа. Внешний вид показан на рис. 8.4, а внутреннее устройство — на рис. 8.5.

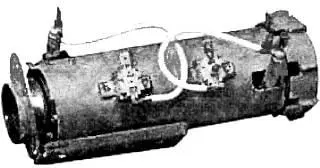

Рис. 8.4. Нагревательный элемент проточного типа

Рис. 8.5. Устройство нагревательного элемента проточного типа

В этой конструкции тоже используется трубчатый нагреватель. Он намотан в виде спирали на металлическую трубку, через которую прокачивается вода. Вся конструкция заключена в корпус-рубашку, на котором расположен защитный термостат. На рис. 8.6 представлена схема СМА с проточным ТЭНом.

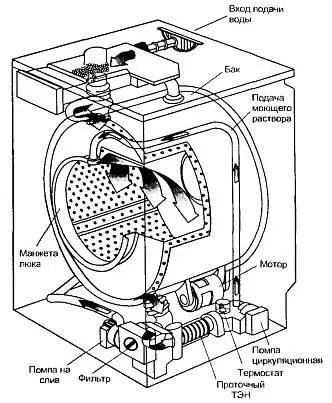

Рис. 8.6. Схема СМА с нагревательным элементом проточного типа

Для нормальной работы СМА необходимо, чтобы вода (или моющий раствор) непрерывно, до необходимого нагрева, прокачивались через ТЭН.

Для этой цели служит циркуляционный насос — точно такой же, как и сливной насос-помпа. Циркуляционный насос прокачивает моющий раствор через проточный нагреватель и заодно подает его в верхнюю часть бака для дополнительного орошения белья.

В порядке еще одного экскурса в историю вспомним, что в 70-х годах прошлого столетия в некоторых моделях применялся нагревательный элемент необычного типа. Это был нагреватель индукционного типа, представляющий собой трансформатор с первичной обмоткой и коротко-замкнутым вторичным витком из алюминия.

Принцип работы основан на эффекте прогрева металла вихревыми токами электромагнитного поля. Индукционные нагреватели имеют более развитую поверхность теплообмена по сравнению с трубчатыми, поэтому перепад температуры между теплоносителем и поверхностью теплообменника индукционного нагревателя не превышает 20–30 °C. Это полезное свойство многократно замедляет процесс отложения накипи, и к тому же в подобных нагревателях нет элементов, подверженных износу. Их срок службы определяется только сроком службы электромагнитной катушки. И еще одно полезное свойство следует упомянуть: по мере прогрева вторичного витка (именно от его поверхности и передавалось тепло в моющий раствор), потребляемая мощность снижалась примерно на 30 %, в то время как у обычных ТЭНов мощность потребления постоянна. К сожалению, в настоящее время индукционные нагреватели практически в бытовых СМА не применяются. А теперь мы посмотрим, каким образом осуществляется крепление ТЭНов в баках СМА. Во всех СМА — в баках или в крышках баков — делаются отверстия стандартной формы. Основание и резиновое уплотнение всех ТЭНов соответствуют этим отверстиям.

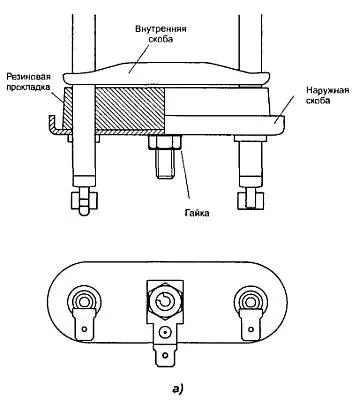

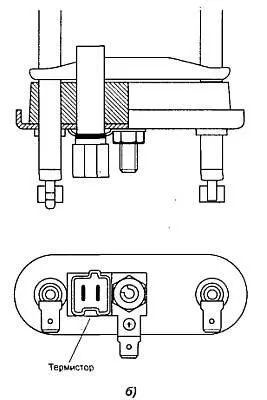

Взглянем на рис. 8.7,а и б, на нем показано в двух видах основание ТЭНа — без термистора и с термистором.

Как видим, крепление ТЭНа состоит из наружной и внутренней скоб. Между скобами резиновая прокладка — уплотнитель. Для прочности наружная скоба имеет отбортовку (загнутую внутрь кромку), а внутренняя скоба имеет ребра жесткости, также отогнутые. К внутренней скобе приклепан винт, который проходит насквозь через резиновое уплотнение и наружную скобу. При установке ТЭНа в посадочное отверстие бака резиновая прокладка помещается в середине посадочного места. Затем, завинчивая гайку, мы сжимаем эту прокладку между двумя скобами, и прокладка заполняет все посадочное отверстие, предотвращая утечку воды из бака.
