Настоящая книга содержит базовые сведения об устройстве бытовых автоматических стиральных машин барабанного типа. Особенность книги — это описание работы практически каждого узла стиральной машины. В книге также приводятся минимально необходимые сведения по поиску и устранению простых (типовых) неисправностей. Впервые приведены материалы по капитальному ремонту: замене подшипников и уплотнений. Показана технология замены щеток в коллекторных моторах. В приложении к книге есть некоторые схемы как современных стиральных машин, так и выпускавшихся ранее. По этим схемам можно проследить эволюцию развития схемотехники стиральных машин.
Книга предназначена для широкого круга читателей, интересующихся устройством бытовых автоматических стиральных машин. Также книга будет полезна в качестве учебного пособия для учащихся учебных заведений соответствующего профиля и для начинающих мастеров.
Анатомия стиральных машин - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:

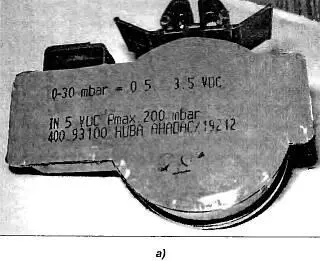

Показанный на рис. 6.16,а ДД также имеет свою особенность.

Рис. 6.16. а)Датчик с интегрированной схемой

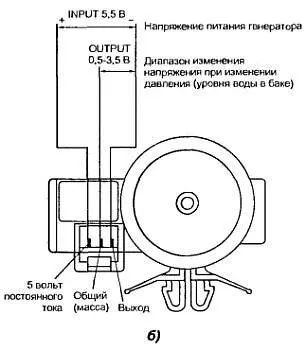

Рис. 6.16. б) Измерение напряжений на выводах датчика
В нем есть и резиновая диафрагма, и встроенный генератор с катушкой индуктивности, однако элементом, изменяющим частоту генератора, является тензорный резистор. Тензорный резистор — это полупроводниковый элемент, изготовленный методом напыления, как и другие детали схемы генератора. Под воздействием диафрагмы происходит изгиб печатной платы генератора, на которой напылен и тензорный резистор. Под воздействием деформации изменяется величина сопротивления резистора и, соответственно, частота генерации.
При этом изменяется и величина выходного напряжения ДД.

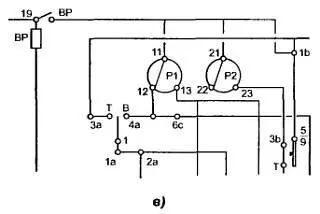

В заключение этого раздела приведем фрагменты обозначений пневматических переключателей на электросхемах СМА (рис. 6.17).

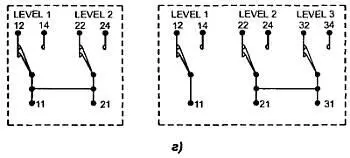

Рис. 6.17. Примеры обозначений датчиков давления на электросхемах СМА
7. Устройства для блокировки загрузочных люков
В целях безопасности для пользователя в СМА широко применяются блокировочные устройства и специальные термозамки (в дальнейшем — просто замки). Все эти устройства обеспечивают фиксацию загрузочного люка или верхней крышки СМА во время вращения барабана. В простейшем случае блокировочное устройство представляет собой электромагнит.

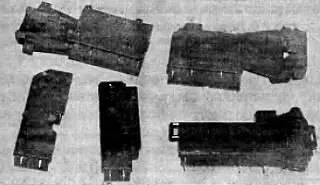

Защелки, запирающие люк СМА, все время удерживаются пружиной. При включении СМА в сеть и при нажатии кнопки открывания люка, защелка втягивается внутрь катушки электромагнита, и становится возможным открыть загрузочный люк. Гораздо большее распространение получили замки с термоэлементами. На рис. 7.1 представлено несколько типов термозамков.

Рис. 7.1. Некоторые типы блокировочных термозамков
Основу их конструкции составляют специальные термоэлементы и биметаллическая пластина (одна или две). Термоэлемент представляет собой полупроводниковый резистор с положительным температурным коэффициентом. Этот резистор резко увеличивает свое сопротивление, когда превышена его некоторая характеристическая температура. Подобные резисторы имеют название: РТС-термистор (Positive Temperature Coefficient), а комбинация термоэлемента с биметаллической пластиной называется РТС+биметалл.
Конструкций подобных замков — великое множество, но мы подробно рассмотрим принцип действия и устройство самых распространенных.

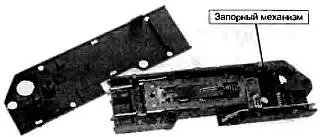

На рис. 7.2 показано внутреннее устройство термозамков с плоским РТС-термистором.

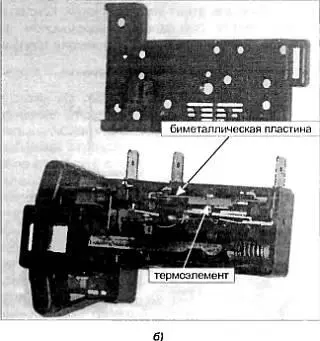

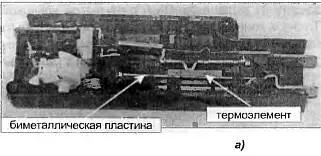

Рис. 7.2. Типы замков с плоским термоэлементом
После закрывания крышки или загрузочного люка СМА на выводы замка подается напряжение питания (в данном случае 220 В). В течение нескольких секунд термистор нагревается сам и нагревает биметаллическую пластину, к которой он прижимается одной из контактных пружин. Биметаллическая пластина при нагреве изгибается, контакты замыкаются и остаются в таком положении в течение всего времени работы СМА, пропуская напряжение питания на электросхему СМА. Также при замыкании контактов замка попутно приводится в действие запорный механизм, фиксирующий крышку или дверцу загрузочного люка.
По окончании программы стирки напряжение питания с замка снимается, термоэлемент и биметаллическая пластина остывают (примерно 2–4 минуты), и становится возможным открыть люк.
Электрическая схема таких замков проста и показана на рис. 7.3.

Рис. 7.3. Схема термозамка
Как видим, вывод N — общий, таким образом, при подаче напряжения питания на выводы N и L замка замыкается пусковой контакт и напряжение питания с вывода С начинает поступать на остальную часть электросхемы СМА. РТС-термистор может иметь и другую форму — например, круглую, в виде таблетки. Замок с подобным термистором показан на рис. 7.4.

Рис. 7.4. Тип замка с круглым термоэлементом в виде таблетки
Многие замки имеют дополнительные пары контактов, которые обеспечивают полную защиту от включения СМА с открытой крышкой.

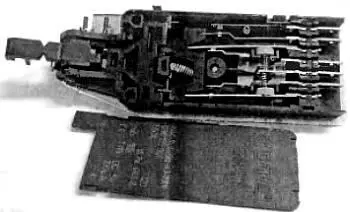

Также и количество термоэлементов может быть больше — например, на рис. 7.5 показан замок с двумя круглыми термоэлементами и с дополнительными контактами.

Рис. 7.5. Замок с двумя термоэлементами
Рассмотрим еще несколько типов замков более сложных конструкций. На рис. 7.6 показаны два замка также с круглыми термоэлементами.

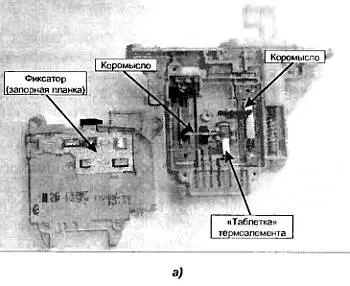

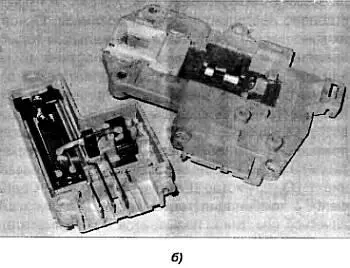

Рис. 7.6. Типы замков с перекидывающимися контактами и с круглым термоэлементом

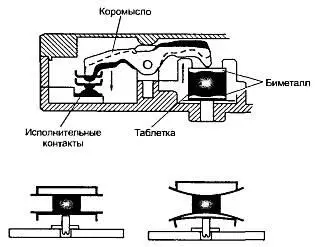

В качестве исполнительных в этих замках применены перекидывающиеся контакты — такой же конструкции, как в датчиках давления. Контакты переключаются специальным коромыслом на шарнире. Принцип действия коромысла показан на рис. 7.7: при подаче напряжения на термоэлемент нагреваются также биметаллические пластины сверху и снизу «таблетки», вследствие чего коромысло переключает контакты.

Рис. 7.7. Принцип действия термозамка с круглым термоэлементом в виде таблетки
