И наконец, рассмотрим еще один интересный замок — он комбинированного типа: в нем и РТС+биметалл и электромагнит. На рис. 7.8 он также показан в разобранном виде.

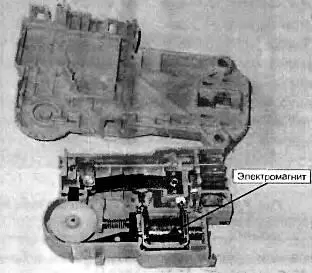

Рис. 7.8. Термозамок с электромагнитом

Этот замок содержит дополнительный РТС-резистор, который ограничивает ток через катушку электромагнита. На рис. 7.9 приведен чертеж этого замка.

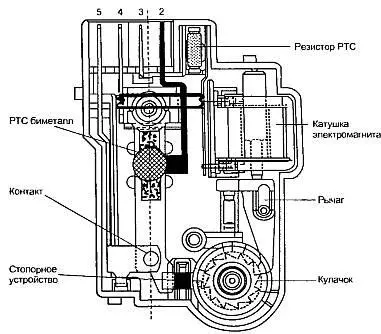

Рис. 7.9. Чертеж термозамка с электромагнитом

При закрывании крышки СМА замок получает импульс от электронного модуля через контакт 3 .

Импульс подается на электромагнит через РТС-резистор. Подвижной механизм из рычага и кулачка вращает храповую зубчатую шестерню, которая приводит в действие запирающий механизм замка. При открывании крышки замок получает от электронного модуля два импульса. При этом подвижный механизм делает два движения, и после этого крышку можно открыть сразу. Электрическая схема комбинированного замка приведена на рис. 7.10.

Рис. 7.10. Электрическая схема термозамка с электромагнитом

Еще один замок показан на рис. 7.11. Этот замок с электромагнитом и также управляется импульсами с электронного модуля.

Рис. 7.11. Разновидность электромагнитного замка

Существуют также конструкции замков, которые не содержат РТС-термистора. Вместо него служит обмотка из высокоомного провода. При подаче напряжения питания на эту обмотку, она нагревается и попутно нагревает биметаллическую пластину, на которую и намотана. Эта пластина изгибается, замыкает соответствующие контакты и выдвигает упор, блокирующий крышку люка. На рис. 7.12 замок показан со снятой крышкой.

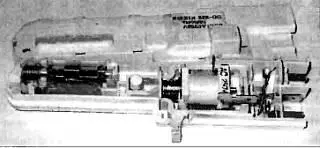

Рис. 7.12. Термозамок с обмоткой на биметалле — замок с низковольтным питанием

Обратим внимание: на крышке надпись — AC250V. Но вопреки этой надписи данный замок отличается низковольтным питанием!

Дело в том, что в электросхеме СМА этот замок включен последовательно с обмоткой сливного насоса-помпы, поэтому основная часть напряжения падает на обмотке насоса, а оставшихся 10–15 В вполне достаточно для разогрева биметаллического контакта замка. Нетрудно догадаться, что подобный замок действует только во время работы сливного насоса, т. е. во время промежуточных и окончательного отжимов.

Электросхема СМА с таким замком есть в приложении.

А теперь, в качестве исторической справки, познакомимся еще с одним блокировочным устройством. Это замок, имеющий сразу два вида блокировок двери загрузочного люка: пневматическую и механическую блокировки. Замок показан на рис. 7.13.

Рис. 7.13. Замок с двумя видами блокировок

Эта часть смонтирована на внутренней стороне загрузочного люка СМА, как и термозамки. На этой части установлен и основной микровыключатель. При закрывании дверцы люка этот микровыключатель подает напряжение питания на электросхему СМА. При незакрытой дверце СМА включить нельзя. При наполнении бака водой в основной части замка включается система гидроблокировки. Устроена эта система точно так, как и нижняя часть пневматических переключателей. Это небольшого диаметра пластмассовый корпус, в котором есть резиновая диафрагма (мембрана). Этот корпус с мембраной соединен параллельно со шлангом давления. При заливе воды в корпусе под мембраной повышается давление — диафрагма выгибается, и из верхней части корпуса выдвигается блокировочный штырь. Пока в баке есть вода, этот штырь блокирует непосредственно с защелкой дверцу загрузочного люка. Вторая часть замка смонтирована на ведущем моторе, и действие ее показано на рис. 7.14.

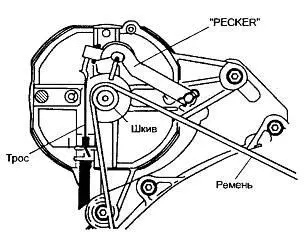

Рис. 7.14. Принцип действия механической блокировки

Принцип действия системы прост; при попытке открыть люк при вращающемся моторе «клювик» на шарнире откидывается в направлении вращения шкива мотора, и в этом случае тросик, который соединяет обе части замка, не натягивается и замок остается заблокированным. Если открывание двери люка происходит при остановленном моторе, то в этом случае «клювик» упирается в ремень, тросик натягивается и разблокирует замок, дверца люка открывается. Как видим, замок довольно сложен, содержит много деталей и требует регулировки зазора между ремнем и «клювиком». Производители сравнительно недавно отказались от такого замка (а устанавливали его больше десяти лет в СМА марок General Electric, Holpoint и некоторых других). По-видимому, дело было в том, что при неисправности сливного наcoca или засорении системы слива в баке оставалась вода и без помощи специалиста становилось невозможным открыть загрузочный люк.

Кроме того, с течением времени стачивался «клювик», что также препятствовало открыванию двери. Кстати, все блокировки можно было легко отключить. Можно было пережать шланг давления, идущий к мембране с выдвижным штырем.

Либо можно было снять рычаг с подвижным «клювиком» и двумя планками на винтах зажать тросик так, чтобы исключить его перемещение, т. е. просто обеспечить постоянно натянутое его положение.

Для нагревания воды в процессе стирки или воздуха при сушке во всех типах СМА применяются специальные нагреватели — ТЭНы — трубчатые электронагреватели или просто — нагревательные элементы. Для нагревания воды ТЭНы устанавливаются в нижней части бака, а для нагревания воздуха при сушке белья ТЭНы устанавливаются в так называемой камере сушки.

Конструкции ТЭНов для нагревания воды в большинстве случаев схожи, разница лишь в мощности. Наиболее экономные потребляют мощность 750–800 Вт, а наиболее прожорливые — от 1200 до 3000 Вт.

Рассмотрим несколько интересных конструкций нагревательных элементов. Эти ТЭНы снабжены оригинальными системами защиты от перегрева и крайне редко окончательно выходят из строя. Даже если при продолжительной эксплуатации они покрываются толстым слоем «шубы» из накипи, защитная система отключит напряжение питания ТЭНа раньше, чем перегорит спираль, а ТЭНы обычной конструкции имеют внутри лишь предохранитель однократного действия: если он перегорает, ТЭН приходится заменять.
