А. Лебедев - Анатомия стиральных машин

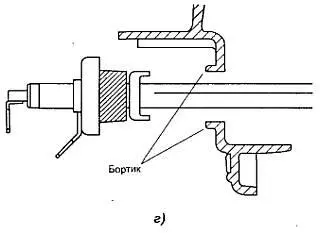

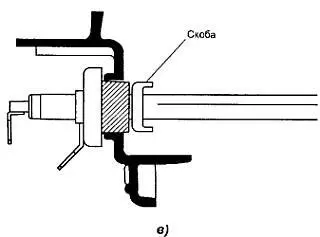

На рис. 8.7,в и г мы показали, как закрепляется ТЭН в посадочном отверстии пластикового бака,

Рис. 8.7. Система закрепления нагревательных элементов в посадочном отверстии пластиковых баков

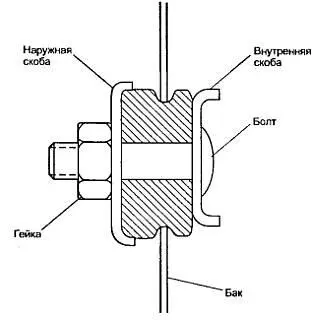

а на рис. 8.8 видно, как удерживается ТЭН в посадочном отверстии металлических баков после затягивания гайки.

Рис. 8.8. Закрепление нагревательного элемента в металлическом баке

С другого конца ТЭН обычно фиксируется скобой, установленной на дне баков. Обратите внимание: в ТЭНах, предназначенных для установки в металлические баки, по краям резинового уплотнения есть дополнительная кромка, как на рис. 8.9, а в уплотнении ТЭНов для пластиковых баков — такой кромки нет.

Рис. 8.9. Устройство уплотнения в нагревательном элементе для металлических баков

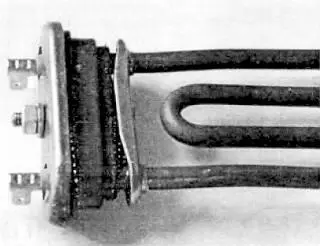

Если возникает необходимость установить ТЭН для металлических баков в пластиковый, то следует острым ножом срезать кромку уплотнителя. При приобретении ТЭНа следует осмотреть ребра жесткости на скобах. Вот, например, на рис. 8.10 показан бракованный ТЭН.

Рис. 8.10. Бракованный нагревательный элемент

Для установки и контроля температуры воды при стирке или воздуха при сушке применяются термостаты различных конструкций. Термостаты могут быть регулируемыми, нерегулируемыми (т. н. «кликсоны») и защитного типа.

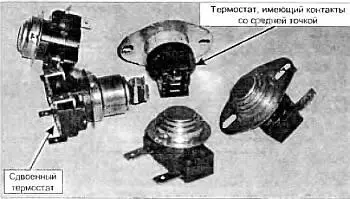

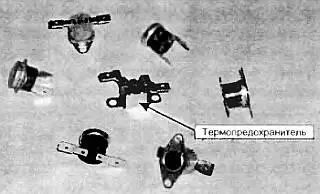

На рис. 9.1 представлены некоторые типы нерегулируемых термостатов, а на рис. 9.2 такие же термостаты, но в малогабаритном исполнении.

Рис. 9.1. Обычные биметаллические нерегулируемые термостаты

Рис. 9.2. Малогабаритные нерегулируемые термостаты и термопредохранитель

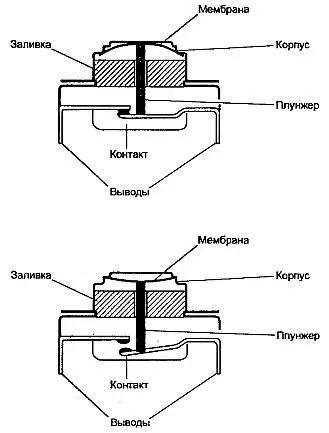

На рис. 9.3 показано внутреннее устройство нерегулируемого термостата. Основу его составляет биметаллическая мембрана сферической формы.

Рис. 9.3. Принцип действия биметаллического термостата

Термостаты с мембраной устанавливаются в бак СМА таким образом, чтобы его металлический корпус с мембраной имел непосредственный контакт со средой внутри бака. Для этого в баках сделаны соответствующие круглые сквозные отверстия. Малогабаритные термостаты обычно устанавливаются на наружных сторонах металлических баков или камер сушки. Внутреннее устройство малогабаритных термостатов точно такое же. Принцип действия нерегулируемых термостатов простой: при нагревании до определенной температуры (той, на которую рассчитан термостат), биметаллическая мембрана практически мгновенно выгибается в обратную сторону. При этом она перемещает также и керамический плунжер (керамический стерженек диаметром 1,5–2,5 мм), который в свою очередь размыкает исполнительные контакты. По остывании мембрана принимает первоначальную форму, и исполнительные контакты вновь замыкаются. По начальному состоянию контактов термостаты бывают нормально закрытыми типа NC т. е. в холодном состоянии контакты такого термостата — замкнуты между собой или нормально открытыми типа NO (NA) (контакты изначально не замкнуты). На корпусах термостатов или на их металлических крышках обычно имеется маркировка с обозначением состояния контактов и значением температуры срабатывания. Например: 130 NC — нормально закрытый (контакты замкнуты) термостат с температурой включения 130 °C, или 30 NO (NA) — нормально открытый (контакты незамкнуты), температура срабатывания 30 °C. Обозначения NO или NA зависят от страны-производителя данного изделия. На термостатах привозных СМА может также присутствовать маркировка с обозначением температуры по шкале Фаренгейта. Например, на рис. 9.4 показан подобный термостат.

Рис. 9.4. Пример обозначения температур срабатывания

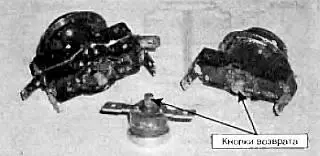

Его маркировка обозначает температуру включения и сброса. По функциональному назначению термостаты бывают регулируемыми и защитными. Защитные термостаты имеют в основе биметаллическую мембрану. В отличие от регулируемых термостатов мембрана в защитном после остывания не возвращается в первоначальное положение. Для повторного включения после остывания в корпусе термостата сделана специальная кнопка, которая при нажатии возвращает мембрану в первоначальное положение. На рис. 9.5 показаны некоторые модели защитных термостатов.

Рис. 9.5. Защитные термостаты

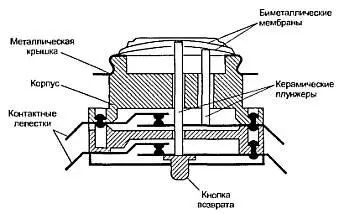

По конструкции термостаты бывают сдвоенными и совмещенными. В обоих имеется по две мембраны, настроенных на разные температуры. Каждая из мембран связана с исполнительными контактами через свой керамический плунжер. Вот, например, на рис. 9.6 показан термостат совмещенного типа: в одном корпусе размещены регулируемый и защитный термостат с кнопкой возврата.

Рис. 9.6. Устройство сдвоенного термостата

Ясно, что одна из мембран имеет в центре отверстие через которое проходит соответствующий плунжер. Совмещенными могут быть и NО- и NC-термостаты, все зависит от конструктивных особенностей СМА. Нерегулируемые термостаты в схемах СМА как правило соединены последовательно с ТЭНом и защитным термостатом.

Наряду с биметаллическими термостатами широко применяются газонаполненные термостаты. Они также бывают регулируемыми и нерегулируемыми. Последние настроены на заводе-изготовителе и имеют фиксированные значения температур срабатывания. Рассмотрим, как устроены газонаполненные термостаты. На рис. 9.7 представлено несколько типов регулируемых термостатов.
