Для облегчения раздельного заряжания пушки используется механизм заряжания, а для загрузки боеприпасов с грунта имеется ручная тележка со съемными носилками. Возимый боекомплект вначале составлял всего четыре выстрела с осколочно-фугасным и активно-реактивным снарядами весом около 100 кг. Однако САУ, модернизированные в 1983 году и обозначенные 2С7М, обладают боезапасом, увеличенным до 8 выстрелов. Кроме того, скорострельность пушки повышена с 1,5 до 2,5 выстрела в минуту и установлена новая аппаратура системы управления огнем. 203-мм самоходные артиллерийские установки «Пион» начали поступать в артбригады особой мощности в конце 70-х годов и до сих пор состоят на вооружении армий бывших советских республик. «Пион» — одна из самых мощных самоходок СССР. Дальность ее стрельбы активно-реактивным снарядом достигает 45 км.

Тактико-технические данные

Обозначение: 2С7М «Пион»

Тип: самоходная артустановка

Экипаж, чел.: 7

Боевой вес, т: 46,5

Длина, м: 13,2

Ширина, м: 3,38

Высота, м: 3,0

Вооружение: 203-мм пушка 2А44

Двигатель: В-46-1 мощностью 745 л.с.

Макс. скорость , км/ч: 60

Запас хода, км: 500

В 1954 году в СССР приступили к созданию самоходной 406-мм пушки особой мощности, предназначенной для уничтожения обычными и ядерными снарядами крупных военных и промышленных объектов противника, находящихся на удалении свыше 25 км. В стадии проектирования артсистема в целях секретности получила обозначение «Конденсатор-2П», а позднее ей был присвоен Министерством обороны индекс 2АЗ. Пушка разрабатывалась одновременно с самоходным минометом 2Б1 «Ока», согласно постановлению Совета Министров от 18 апреля 1955 года.

Специальная восьмикатковая ходовая часть тяжелой самоходки — «объект 271» — собиралась из узлов и агрегатов танка Т-10М, у которого была заимствована также практически без изменений силовая установка. Огромная сила отдачи при стрельбе из орудия частично гасилась опускающимися на грунт ленивцами и гидроамортизаторами. Артиллерийскую часть, обозначенную СМ-54, с механизмами наведения и заряжания разрабатывало ЦКБ-34 под руководством И.И. Иванова.

Опытный образец самоходной пушки 2АЗ собирался на Кировском заводе и поступил на испытания в начале 1957 года. Стрельбы проводились на Центральном артиллерийском полигоне под Ленинградом. В вертикальной плоскости орудие наводилось с помощью гидропривода, в горизонтальной — за счет поворота всей установки (для точной наводки механизм поворота был связан со специальным электродвигателем). Испытания выявили много конструктивных недостатков артсистемы (откат самоходки на несколько метров назад, повреждение ленивцев при ведении огня имитаторами ядерных снарядов, разрушение оборудования и срыв с креплений коробки передач), но после каждого выстрела матчасть установки изучалась и проводились мероприятия по устранению замеченных слабых мест конструкции.

Всего были построены четыре 406-мм самоходные пушки 2АЗ, показанные в 1957 году на военном параде в Москве. В связи с появлением ракетных комплексов в серии они не выпускались.

Тактико-технические данные

Обозначение : 2А3 («Конденсатор-2П»)

Тип : самоходная пушка

Расчет , чел.: 7

Боевой вес , т: 64

Длина , м: 20

Ширина , м: 3,08

Высота , м: 5,75

Вооружение : 406-мм пушка СМ-54

Двигатель : В12-6Б мощностью 750 л.с.

Запас хода , км: 200

Макс, дальность стрельбы , км: 25,6

Вес снаряда , кг: 570

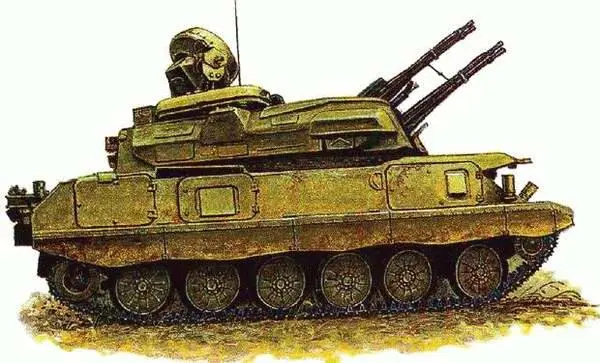

В 1973 году во время войны на Ближнем Востоке зенитные установки ЗСУ-23-4 сбили около 10 % всех уничтоженных израильских самолетов. Однако их основная заслуга, по мнению иностранных военных специалистов, состояла в том, что они создали настолько плотную огневую завесу на малых высотах, что пилоты вынуждены были уходить вверх, в зону действия зенитных ракет. Только за три дня боев ВВС Израиля потеряли от сирийских ракет около 100 самолетов.

Разработка 23-мм зенитной системы для уничтожения воздушных целей на предельно малых высотах началась в Советском Союзе в конце 50-х годов. В качестве основных требований выдвигались мобильность, высокая степень автоматизации, возможность ведения огня с ходу и с места, а также минимальное время на приведение машины в боевую готовность. Для конструкторов главная проблема заключалась в компоновке ЗСУ. После долгих споров был выбран вариант, у которого вооружение, аппаратура и места экипажа располагались в закрытой башне относительно больших размеров. 4 23-мм автоматические пушки, размещенные в два яруса, имели ленточное питание, что позволило обойтись без заряжающего. Подача ленты производилась из боковых патронных коробов. Боекомплект включал бронебойные и осколочные снаряды весом около 190 г. Управление огнем осуществлялось с помощью радиолокационно-приборного комплекса, способного обнаруживать и уничтожать цели на высоте 100-1500 м. При появлении помех станция РЛС отключалась и наводчик выполнял прицеливание по визиру. Ходовая часть «Шилки», заимствованная у самоходной установки СУ-85, обладала хорошей проходимостью, а двигатель мощностью 280 л.с. обеспечивал машине скорость 50 км/ч. ЗСУ-23-4 «Шилка» начала поступать в танковые полки Советской Армии в 1965 году, а ее производство продолжалось вплоть до 1983 года. Зенитная установка прошла несколько стадий модернизации с целью повышения надежности и живучести и до сих пор остается на вооружении различных стран мира. Она использовалась в арабо-израильских войнах, в конфликте между Ираном и Ираком, а также в ходе войны в Персидском заливе. Во время операции «Буря в пустыне» иракская «Шилка» уничтожила даже один самолет F-117A, построенный по технологии «Стелз».

Тактико-технические данные

Обозначение: ЗСУ-23-4 «Шилка»

Тип: самоходная зенитная установка

Экипаж, чел.: 4

Боевой вес, т: 19

Длина, м: 6,53

Ширина, м: 3,12

Высота, м: 3,57

Вооружение: 4 23-мм пушки 2А7

Скорострельность, выстр/мин: 3400

Двигатель: В6Р мощностью 280 л.с.
