В 1958 году число труб в пакете увеличилось до 17, а установку стали монтировать на более компактном шасси двухосных грузовиков ГАЗ-63 или ГАЗ-63А. Тем самым вес системы залпового огня был уменьшен на 3 тонны, возросли ее маневренность и проходимость. Установки БМ-14 могли вести огонь по площадям осколочно-фугасными, дымовыми или химическими снарядами. При этом отклонение снарядов от точки прицеливания на предельной дистанции стрельбы составляло: боковое — 85 м, по дальности — 30 м.

В 60-е годы были разработаны варианты БМ-14 на колесном буксируемом лафете, а также стационарные тумбовые установки для небольших кораблей. На вооружении БМ-14 состояли не только в СССР, но и в ряде других стран мира.

Тактико-технические данные

Обозначение: БМ-14-16

Тип: РСЗО

Число направляющих : 16

Калибр реактивного снаряда , мм: 140

Угол ГН, град: 140

Угол ВН, град: 0; +50

Продолжительность залпа , с: 7-10

Макс. дальность стрельбы, м: 9800

Вес реактивного снаряда , кг: 39,6

В марте 1963 года на вооружение Советской Армии была принята реактивная установка залпового огня БМ-21 «Град». Ее существенным отличием от предшествующих систем стали 122-мм ракеты со складывающимся оперением, установленным таким образом, чтобы для повышения точности стрельбы придать вращение снаряду, первичное закручивание которого происходило в пусковой трубе. Боевое крещение БМ-21 получили во время конфликта СССР и Китая в районе острова Даманский. После массированного обстрела реактивными снарядами китайские силы были почти полностью уничтожены. Начиная с 70-х годов установки «Град» широко поставлялись за рубеж в различные страны мира и принимали участие в многочисленных локальных войнах. В настоящее время БМ-21 продолжают оставаться на вооружении и применялись в Чечне, причем обеими сторонами.

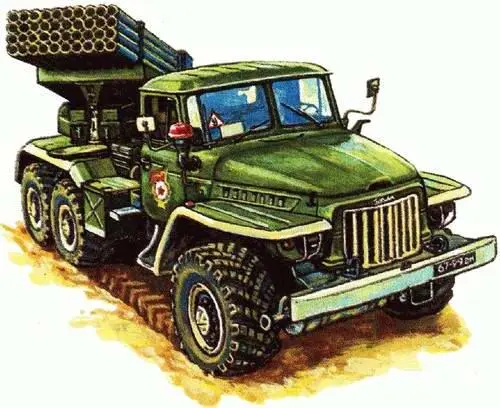

Артиллерийская часть БМ-21 состоит из 40 направляющих трубчатого типа, смонтированных в четыре ряда на шасси автомобиля «Урал-375Д». Наведение пакета труб осуществляется ручным или электрическим приводом. В систему управления огнем входят механический прицел, панорама и коллиматор. Для стрельбы используются фугасные, дымовые и зажигательные снаряды, а также специальные снаряды для постановки минных заграждений и создания радиопомех.

Среди вариантов «Града» имеется облегченная установка для воздушно-десантных войск БМ-21В с 12 направляющими, установленными на шасси автомобиля ГАЗ-66Б. Система «Град-1»с 36 направляющими размещена на базе автомобиля ЗИЛ-131.

В настоящее время БМ-21 выпускается также на шасси автомобиля «Урал»-4320. Новая автоматизированная система управления огнем значительно повысила эффективность боевой машины. Кроме СССР, реактивные установки «Град» строились и в других странах, например в Китае, Египте, Индии и т. д.

Тактико-технические данные

Обозначение : БМ-21 «Град»

Тип : РСЗО

Число направляющих : 40

Калибр реактивного снаряда , мм: 122

Угол ГН , град: 172

Угол ВН , град: 0; +55

Вес в боевом положении , т: 13,7

Макс, дальность стрельбы , м: 20400

Вес снаряда 9М22 , кг: 66

Новая дальнобойная 220-мм система залпового огня разрабатывалась в СССР в конце 60-х годов вначале под названием «Град-3», однако затем она была переименована в «Ураган». Первый опытный образец изготовили в 1972 году, а четыре года спустя реактивная установка поступила на вооружение Советской Армии.

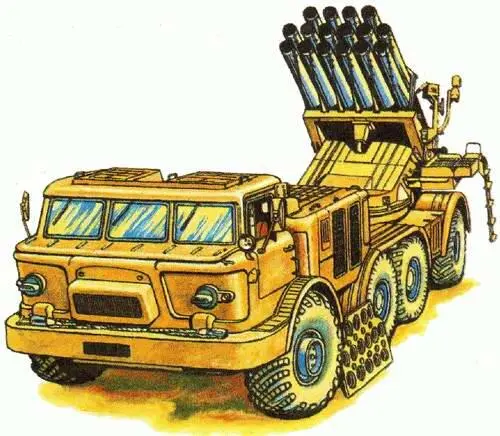

Боевая машина 9П140 «Ураган» представляет собой пакет из 16 трубчатых направляющих, размещенных на шасси автомобиля повышенной проходимости ЗИЛ-135 ЛМ. В состав комплекса входит и транспортно-заряжающая машина 9Т452 на аналогичном шасси, способная перевозить одновременно 16 реактивных снарядов. При ведении огня позади боевой машины для устойчивости выдвигаются два домкрата. Управление огнем осуществляется из кабины. После залпа перезарядка установки занимает 15 минут. Для стрельбы применяются 220-мм реактивные снаряды различного типа. Обычный фугасный снаряд 9М27Ф с моноблочной боевой частью весит 280 кг и имеет длину 5,18 м. Кассетный снаряд 9М27К снаряжен 30 осколочно-фугасными элементами и оснащен дистанционной трубкой, воспламеняющей заряд в заданной точке траектории. Залп кассетными снарядами из 16 стволов накрывает на дальности до 35 км площадь свыше 42 гектаров. Кроме того, используются также кассетные снаряды 9М27К2 с 24 противотанковыми минами и 9М27КЗ с 312 противопехотными минами.

Головная часть зажигательного снаряда может включать четыре зажигательных элемента.

Реактивная установка «Ураган» с большой эффективностью применялась в Афганистане и в составе армии России участвовала в боевых действиях в Чечне. Два двигателя мощностью по 180 л.с. и колеса большого диаметра обеспечили боевой машине хорошую проходимость. В случае необходимости она может преодолевать водные преграды глубиной 1,2 м. Запас хода при полной заправке составляет около 500 км.

Тактико-технические данные

Обозначение : «Ураган»

Тип : РСЗО

Число направляющих : 16

Калибр реактивного снаряда , мм: 220

Угол ГН , град: 60

Угол ВН , град: +5; +55

Вес системы в боевом положении , т: 20,2

Продолжительность залпа , с: 8

Макс. дальность стрельбы , м: 35000

Вес снаряда 9М27Ф , кг: 280

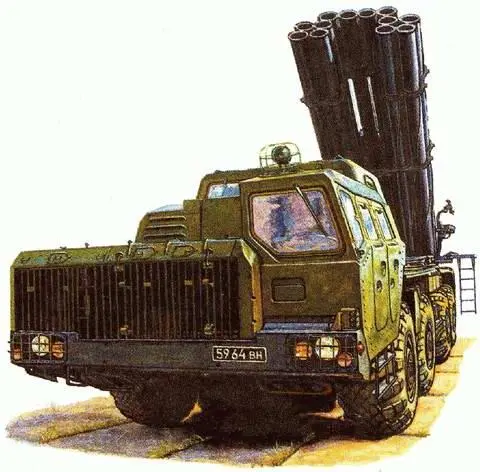

Реактивная система залпового огня «Смерч» является в настоящее время самой мощной из подобных установок в России. Она по всем параметрам превосходит предыдущую систему «Ураган» и не имеет аналогов в мире по дальности стрельбы и точности попаданий. Рассеивание ракет на предельной дистанции ведения огня не превышает круга диаметром 150 м. Таких показателей удалось достигнуть за счет применения 300-мм корректируемых снарядов, стабилизация которых в полете происходит также вращением вокруг продольной оси. Эти 800-кг ракеты способны лететь на расстояние до 70 км, а боевая кассетная часть их весит 280 кг и состоит из 72 осколочно-фугасных элементов. Залп из 12 реактивных снарядов накрывает территорию площадью свыше 60 гектаров.
