В состав комплекса РСЗО «Смерч» входят пусковая машина 9А52-2 с пакетом из 12 трубчатых направляющих и транспортно-заряжающая машина 9Т234-2, способная перевозить боекомплект из 12 ракет. Первая машина создана на шасси повышенной проходимости автомобиля МАЗ-543М, вторая — на шасси автомобиля МАЗ-543А. Батарее из 6 реактивных установок придается командная машина с автоматизированной системой управления огнем, разработанная на базе КамАЗа-4310.

4 человека расчета реактивной пусковой установки располагаются в ее кабине. Дополнительная устойчивость боевой машины при стрельбе обеспечивается двумя гидравлическими домкратами. Полный залп длится около 40 секунд, а затем система перезаряжается. Кроме снарядов с осколочно-фугасными элементами, в боезапас РСЗО «Смерч» могут входить и кассетные снаряды с противотанковыми минами, а также другими поражающими элементами. Ранее установки «Смерч» состояли на вооружении только Советской Армии, но теперь они предлагаются и на экспорт.

Тактико-технические данные

Обозначение : 9А52-2 «Смерч»

Тип : РСЗО

Число направляющих : 12

Калибр реактивного снаряда , мм: 300

Угол ГН , град: 60

Угол ВН , град: +5; +55

Вес в боевом положении , т: 43,7

Продолжительность залпа , с: 40

Макс, дальность стрельбы , м: 70000

Вес снаряда 9М55К , кг: 800

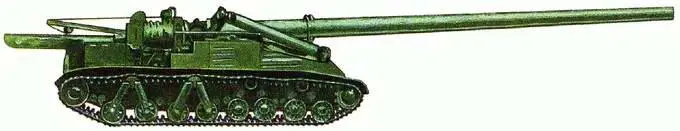

Самоходный миномет 2Б1 «Ока» разрабатывался в середине 50-х годов сразу в двух конструкторских бюро: артиллерийской частью занималось Коломенское СКБ машиностроения, а шасси «объект 273» — КБ Кировского завода в Ленинграде. 420-мм миномет предназначался для стрельбы ядерными боеприпасами весом 750 кг на расстояние до 45 км.

Вес самоходки превышал 55 тонн, а длина гладкого ствола составляла почти 20 м. Силовая установка тяжелой машины была заимствована у танка Т-10. Противооткатных устройств на миномете не имелось, поэтому при выстреле он откатывался назад на гусеницах на несколько метров. Из-за сложности заряжания оперенной мины с казенной части скорострельность орудия не превышала 1 выстрела за 5 минут. В походном положении самоходным минометом управлял только механик-водитель — остальной расчет перевозился на грузовике или бронетранспортере.

Всего Кировским заводом были построены четыре самоходные установки 2Б1. 7 ноября 1957 года на военном параде в Москве «Ока» впервые была продемонстрирована международной общественности вместе с 406-мм самоходной пушкой на том же шасси. Демонстрация этих огромных орудий произвела фурор среди иностранных журналистов и отечественных обывателей. Некоторые зарубежные специалисты высказывали мнение, что показанные на Красной площади артустановки — всего лишь бутафория, рассчитанная на устрашающий эффект. Они были недалеки от истины. В ходе испытаний миномета при стрельбе обычными боеприпасами не выдерживали ленивцы, срывало с креплений коробку передач, возникали другие поломки. Доработка миномета продолжалась вплоть до 1960 года, когда вышло постановление Совета Министров о прекращении работ над «Окой» и пушкой СМ-54. Главной причиной этого послужило появление тактических неуправляемых ракет на более легких гусеничных шасси с лучшей проходимостью.

Тактико-технические данные

Обозначение : 2Б1 «Ока»

Тип : самоходный миномет

Калибр , мм: 420

Двигатель : В-12-5 мощностью 700 л. с.

Макс, дальность стрельбы , м: 45000

Вес мины , кг: 750

Боевой вес , т: 55,3

Безоткатные орудия, предназначенные для уничтожения живой силы, огневых точек и бронетехники противника, применялись уже в годы Второй мировой войны, но широкое распространение в армиях различных стран мира они получили только в послевоенный период. Благодаря высокой бронепробиваемости, малым размерам и массе орудия этого типа используются преимущественно в противотанковых подразделениях войск.

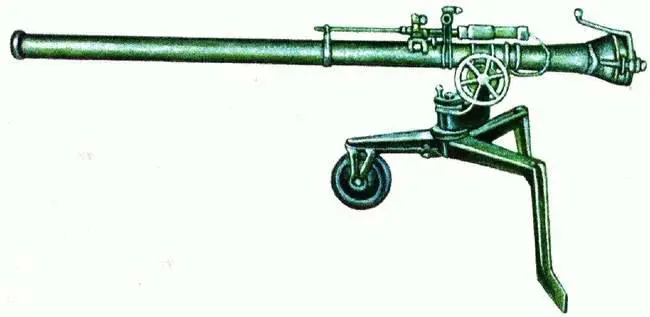

В западных государствах наиболее широкое распространение получило безоткатное орудие М40, принятое на вооружение армии США в 1953 году. Оно имеет нарезной ствол и поршневой затвор с 4 выходными соплами. Механизмы наведения позволяют вести огонь как прямой наводкой с помощью телескопического прицела, так и с закрытых позиций с помощью артиллерийской панорамы. Для стрельбы по танкам сверху орудия установлен пристрелочный пулемет калибра 12,7 мм. После «поражения» цели трассирующими пулями, расчет открывает огонь специальными кумулятивными снарядами весом по 7,9 кг. Кроме них, в боекомплект М40 входят также бронебойно-фугасные (с пластическим ВВ), осколочно-фугасные и дымовые снаряды.

Лафет орудия оборудован тремя раздвижными станинами, одна из которых снабжена колесом, а две другие — откидными рукоятками. В американской армии безоткатные орудия М40 нередко устанавливались на автомобилях «виллис» и бронетранспортерах. В этом случае они размещались на станках и могли вести круговой обстрел. Специально для подразделений морской пехоты США был создан истребитель танков М50 «Онтос» на шасси плавающего бронетранспортера М59. По обоим бортам машины разместили по три орудия М40 с общим боезапасом 18 выстрелов.

106-мм безоткатные орудия М40 состоят на вооружении армий более 30 стран мира. В некоторых государствах был налажен лицензионный выпуск оружия. Пакистан, например, производил подобные безоткатки на экспорт, смонтировав их на «джипах».

Тактико-технические данные

Обозначение : М40

Тип : безоткатное орудие

Калибр , мм: 106

Вес в боевом положении , кг: 219

Расчет , чел, 3

Начальная скорость снаряда , м/с: 503

Скорострельность , выстр/мин: 5

Макс. дальность стрельбы , м: 7000

Бронепробиваемость на дистанции 1100 м , мм: 450

Вес снаряда , кг: 7,9

Использование буксируемой артиллерии в сложных климатических условиях Вьетнама послужило причиной заказа для американской армии 155-мм гаубицы, превосходящей по дальности стрельбы и скорострельности гаубицу М114А-1. Новое орудие предназначалось для огневой поддержки подразделений пехоты, ВДВ и Корпуса морской пехоты США. Разработку проекта вела фирма «Рок Айлэнд Арсенал», вскоре изготовившая несколько опытных образцов для испытаний. В конце 70-х годов гаубица, получившая обозначение М198, была запущена в серию и выпускается до сих пор.
