Подобно другим орудиям своего времени, гаубица М198 имеет автофретированный ствол-моноблок, оснащенный двухкамерным дульным тормозом. Затвор клиновой, полуавтоматический. Тормоз отката гидравлический с переменной длиной отката, накатник гидропневматический. Наводка орудия осуществляется с помощью гидроприводов. В прицельные устройства вмонтированы светящиеся капсулы с радиоактивным веществом для подсветки шкал и перекрестий в ночное время. На боевой позиции гаубица устанавливается на поддон, колеса при этом вывешиваются. Вспомогательного двигателя для самостоятельного передвижения орудие не имеет, а на большие расстояния транспортируется 5-тонным автомобилем. В случае необходимости М198 можно перебрасывать по воздуху транспортным самолетом или вертолетом «Чинук». В походном положении ствол гаубицы поворачивается на 180° и закрепляется над станинами.

По баллистическим характеристикам гаубица М198 стандартизирована с другими 155-мм орудиями западных стран и может вести стрельбу всеми штатными 155-мм боеприпасами НАТО. В боекомплект выстрелов раздельного заряжания входят, кроме обычных, ядерные снаряды, кассетные снаряды, снаряженные противотанковыми или противопехотными минами, осколочными и кумулятивными поражающими элементами, а также управляемые снаряды «Копперхед» с полуактивной лазерной ГСН, в корпусе которых располагается электронная аппаратура, вырабатывающая команды управления плоскостям хвостового оперения.

Тактико-технические данные

Обозначение : М198

Тип : полевая гаубица

Калибр , мм: 155

Вес в боевом положении , кг: 6920

Длина ствола , калибров: 39

Угол ГН , град: 45

Угол ВН , град: -5; +72

Начальная скорость снаряда , м/с: 827

Скорострельность , выстр/мин: 4

Макс. дальность стрельбы , м: обычным снарядом — 22000, активно-реактивным снарядом — 30000

Вес снаряда , кг: 43,88

В середине 50-х годов самоходные артсистемы заняли прочное место в полевой артиллерии США. Однако участие Америки в многочисленных военных конфликтах, развязанных по всему миру, и появление у соцстран ядерного оружия послужили причиной новых требований на разработку САУ. Для быстрой переброски во воздуху в любую точку земного шара самоходки должны были обладать небольшими размерами и весом. В целях защиты экипажа от поражающих факторов ядерного оружия предусматривалось полное бронирование машин и оборудование их фильтровентиляционными установками. Не последнее место в списке требований занимали преодоление водных преград вплавь, хорошая проходимость САУ за счет использования специального шасси и увеличенный сектор горизонтального обстрела путем применения вращающейся башни.

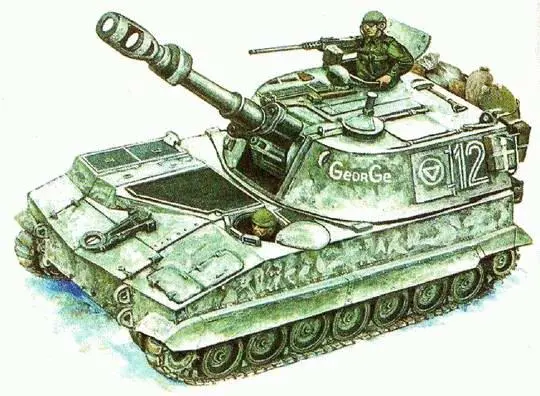

В 1961 году на вооружение армии США поступила 155-мм самоходная артустановка М109, корпус которой был сварен из листов алюминиевой брони, защищавшей экипаж от пуль и осколков и существенно снижавшей вес машины. 155-мм гаубица размещалась во вращающейся башне в кормовой части корпуса и наводилась в вертикальной плоскости в диапазоне углов от -3° до 75°. Максимальная дальность стрельбы орудия составляла 14,7 км. Модернизированный вариант самоходной гаубицы, получивший обозначение М109А1, появился в американской армии в начале 70-х годов. Он отличался стволом, удлиненным на 2,44 м, более эффективным дульным тормозом, усовершенствованными подвеской и механизмом облегчения заряжания. После введения усиленного заряда дальность стрельбы обычным снарядом повысилась до 18,1 км, а при использовании активно-реактивного снаряда — до 24 км. В состав боекомплекта из 36 выстрелов раздельного картузного заряжания вошли также ядерные снаряды и управляемые кумулятивные снаряды М712 «Копперхед» с лазерной ГСН. Последующие варианты самоходки М109 разрабатывались с целью дальнейшего увеличения дальности стрельбы и автоматизации системы управления огнем. Всего было изготовлено около 4000 самоходных артустановок М109. В настоящее время они состоят на вооружении армий более 25 стран мира.

Тактико-технические данные

Обозначение : М109А2

Тип : самоходная гаубица

Экипаж, чел .: 6

Боевой вес , т: 24,95

Длина , м: 9,12

Ширина , м: 3,15

Высота , м: 2,8

Вооружение : 155-мм гаубица, 12,7-мм пулемет М2

Двигатель : «Детройт дизель» мощностью 405 л.с.

Макс. скорость , км/ч: 56

Запас хода , км: 349

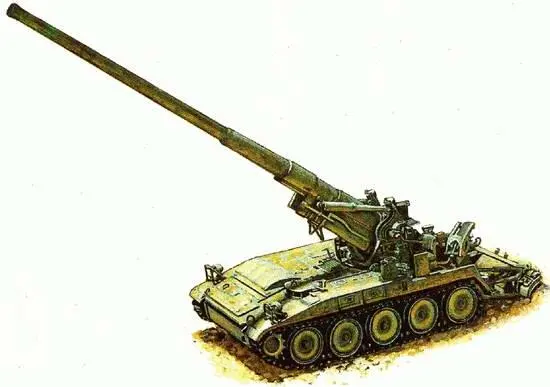

175-мм артиллерийская установка М107 поступила на вооружение армии США в 1961 году и разрабатывалась в качестве мощной самоходной пушки, приспособленной для транспортировки по воздуху. Перед погрузкой ее разбирали: на одном самолете везли шасси, на другом — артчасть.

Базой для М107 стало универсальное гусеничное шасси Т249, на котором выпускалась также самоходная гаубица М110. В открытом боевом отделении, расположенном в кормовой части машины, смонтировали на тумбовом лафете 175-мм пушку М126. К стволу длиной 10,7 м, представляющему собой ствол-моноблок или трубу со сменным вставным лейнером, крепился навинтной казенник с поршневым затвором. Для облегчения заряжания имелись подъемник и досылатель с гидравлическим приводом. Горизонтальный угол наведения пушки составлял 60°, угол наведения по вертикали находился в пределах от -2° до +65°. Механизмы наведения гидравлические и ручные. Корпус самоходки сваривался из бронелистов дифференциальной толщины. В его задней части располагались два сошника — на боевой позиции они опускались на землю с помощью гидропривода и обеспечивали устойчивость САУ при ведении огня с малыми углами возвышения. В возимый боекомплект входили преимущественно выстрелы раздельного картузного заряжания с осколочно-фугасным снарядом весом 67 кг.

Самоходки М107 получили боевое крещение во время войны во Вьетнаме, где неожиданно обнаружилась низкая живучесть орудий. При обычной норме в 700 выстрелов стволы пушек выгорали и приходили в негодность уже после 300. Скорострельность САУ не превышала 2 выстрелов в минуту. В начале 70-х годов американцы модернизировали М107, оборудовав ее орудием с новым автофретированным стволом с большей живучестью и усовершенствованным механизмом заряжания. Тем не менее многочисленные конструктивные недостатки самоходки привели к тому, что с 1978 года М107 стали заменяться в войсках США самоходными гаубицами М110. 175-мм САУ также поставлялись в страны НАТО и состоят на вооружении армий Греции, Турции, Израиля и других государств.
