В целях защиты от оружия массового поражения САУ оборудована фильтровентиляционной системой. Ее оборонительное вооружение состоит из двух двуствольных дымовых гранатометов и зенитного пулемета калибра 7,62 мм, установленного на крыше башни.

Тактико-технические данные

Обозначение: F.1 (GCT)

Тип: самоходная артустановка

Экипаж, чел.: 4

Боевой вес, т: 42,0

Длина, м: 10,25

Ширина, м: 3,15

Высота, м: 3,25

Вооружение: 155-мм пушка, 7,62-мм пулемет

Двигатель: «Испано-Сюиза» HS-110 мощностью 720 л.с.

Макс. скорость , км/ч: 60

Запас хода, км: 450

Приняв решение о создании самоходной зенитной установки, французские инженеры взяли за основу ходовую часть легкого танка АМХ-13, массово выпускавшегося с 1952 года. На его корпусе вместо башни вначале смонтировали счетверенную установку 20-мм автоматических пушек «Эрликон». Стрельба велась с помощью радиодальномера и счетно-решающего устройства.

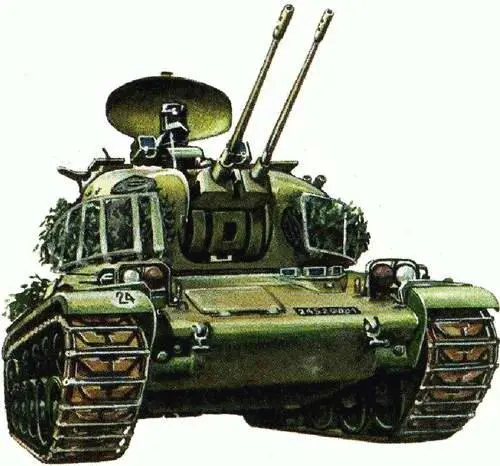

В 1966 году на вооружение армии Франции поступила более мощная ЗСУ на том же шасси АМХ-13. Ее спаренные 30-мм пушки могут поражать воздушные цели, летящие со скоростью 50-300 м/с, на дальности до 3000 м. Дальность ведения огня по наземным целям составляет 10 км. Пушки швейцарской разработки размещены в полностью закрытой вращающейся башне с противопульным бронированием. Наведение установки на цель осуществляется электрогидравлическими приводами. В систему управления огнем входят РЛС DR-VC-1A, счетно-решающее устройство и оптические прицелы наводчика и командира. РЛС с параболической антенной в кормовой части башни способна обнаруживать цели на удалении до 15 км. После захвата и опознавания цели станция переходит в режим сопровождения, выдавая параметры скорости самолета и расстояние до него. Дополненные информацией об угловых координатах цели, определяемых датчиками прицела наводчика, эти параметры вводятся в вычислительное устройство, рассчитывающее исходные данные для стрельбы. Стрельба может вестись как с места, так и с ходу. Боекомплект из 500 выстрелов включает осколочно-зажигательные и бронебойно-зажигательные снаряды.

В 1977 году во французских войсках появилась 30-мм ЗСУ на базе танка АМХ-30. Она имеет аналогичные характеристики, но больший возимый боекомплект (1200 выстрелов) и увеличенный запас хода.

Тактико-технические данные

Тип : ЗСУ на базе танка АМХ-13

Экипаж , чел.: 3

Боевой вес , т: 17,2

Длина , м: 6

Ширина , м: 2,51

Высота , м: 2,25

Вооружение : две 30-мм пушки HS831

Двигатель : SOFAM 8G х b мощностью 250 л.с.

Макс, скорость , км/ч: 60

Запас хода , км: 400

81-мм миномет для огневой поддержки пехотных подразделений был разработан фирмой «Гочкис Брандт» в конце 50-х годов. В 1961 году он был принят на вооружение французской армии под обозначением МО-81-61 и выпускался в двух вариантах — с коротким стволом (под наименованием М. 61 С) и с длинным стволом (М. 61L).

Миномет выполнен по обычной схеме и состоит из гладкой трубы с казенником и стреляющим устройством, опорной плиты небольшого размера, двуноги-лафета, прицельных приспособлений и механизма горизонтирования. Вращающийся центральный узел опорной плиты позволяет вести фуговой обстрел из миномета без ее перестановки. Гидроамортизатор предохраняет все части миномета от резких сотрясений при выстреле.

МО-81-61 может перевозиться различными автомобилями, а также вьючными животными. На небольшие расстояния он переносится силами расчета из 4–5 человек, при этом миномет разбирается на три части массой 12–15 кг каждая.

В состав боекомплекта 81 — мм французского миномета входят осколочно-фугасные, осветительные, дымовые и пристрелочные мины. Дымовые мины снаряжены четыреххлористым титаном и при разрыве дают довольно плотное облако белого дыма. Пристрелочные имеют небольшой заряд взрывчатого вещества и дымообразующий состав с примесями зеленого, желтого или красного красителя.

Копию французского миномета МО-81-61 выпускает южноафриканская фирма «Денел». Обозначенный МЗ, южноафриканский миномет также производится в двух вариантах — с коротким и длинным стволом. Осколочно-фугасная мина местного изготовления весит на 1 кг больше французской и оснащена неконтактным взрывателем.

Тактико-технические данные

Обозначение : М. 61С (М. 61L)

Тип : средний миномет

Калибр , мм: 81

Длина ствола, калибров : 14,2 (16,9)

Вес в боевом положении , кг: 39,4 (41,5)

Начальная скорость снаряда , м/с: 245 (250)

Скорострельность , выстр/мин: 12–15

Макс, дальность стрельбы , м: 4100 (5000)

Батальонный тяжелый миномет М0-120-60 разрабатывался французской фирмой «Гочкис Брандт» (ныне «Томпсон Брандт») для огневой поддержки подразделений альпийских стрелков и воздушно-десантных войск. В соответствии с этим все усилия конструкторов были направлены на снижение веса орудия. За счет минимизации размеров и использования легких сплавов и высокопрочных сталей вес миномета в боевом положении составил всего 94 кг (для сравнения: обычные 120-мм минометы весят 250–300 кг). Однако в этом есть и свои недостатки. Довольно легкая и небольшая опорная плита отрицательно сказалась на устойчивости миномета при стрельбе зарядами повышенной мощности, в результате чего его применение в пехотных частях ограниченно.

Стандартная конструкция миномета включает гладкий ствол с казенником, двуногу-лафет с механизмами горизонтирования, наводки и амортизатором, а также опорную плиту и прицел. Стрельба ведется на накол или с помощью спускового шнура. В боекомплект могут входить любые типы осколочно-фугасных, дымовых и осветительных мин, используемых для ведения огня из 120-мм минометов, а также активно-реактивная мина с дальностью стрельбы 6670 м.

На большие расстояния миномет перевозится вместе с расчетом и боекомплектом в кузове автомобиля. В случае перевозки вьючными животными или переноски расчетом он разбирается на три части весом 34 кг (ствол с казенником), 24 кг (двунога-лафет) и 36 кг (опорная плита).
