Тактико-технические данные

Тип : тяжелый миномет

Калибр , мм: 120

Расчет , чел.: 3

Вес в боевом положении , кг: 94

Начальная скорость снаряда , м/с: 240

Скорострельность , выстр/мин: 12–15

Макс, дальность стрельбы , м: обычной миной — 4200, активно-реактивной миной — 6670

Вес снаряда , кг: 13–13,8

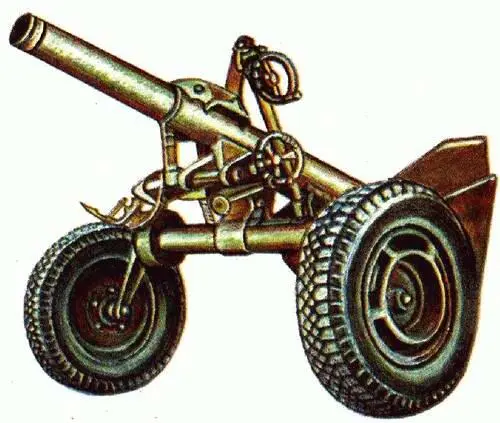

Буксируемый миномет MO-120-RT61 (F1) был разработан в конце 60-х годов фирмой «Гочкис Брандт» и поступил на вооружение французской армии в 1973 году. Его основной отличительной чертой является ходовая часть с колесами автомобильного типа. При стрельбе колесный ход не отделяется, и это позволяет легко перекатывать миномет силами расчета в случае смены позиции.

Конструктивно RT61 (F1) состоит из нарезного ствола с казенником, опорной плиты и лафета с колесным ходом. На лафете смонтированы устройства горизонтальной и вертикальной наводки, механизм горизонтирования и обоймы с амортизаторами. Опорная плита не только обеспечивает миномету устойчивость при стрельбе — наличие вращающегося центрального узла плиты дает возможность вести4 круговой обстрел без ее перестановки. Для увеличения поверхности охлаждения при интенсивной стрельбе на наружной поверхности ствола имеются кольцевые выточки. Стреляющий механизм позволяет вести огонь спуском и на накол.

В состав боекомплекта миномета входят 120-мм осколочно-фугасные и осветительные мины различных видов. Некоторые из них, обладающие формой снаряда, отличаются от обычных тем, что имеют ведущие пояски с готовыми нарезами. Под воздействием пороховых газов такие мины закручиваются при движении в канале ствола и стабилизируются в полете вращением. В результате существенно увеличивается точность и кучность стрельбы. Специально для RT61 (F1) разработана осколочно-фугасная активно-реактивная мина PRPA, повысившая дальность ведения огня до 13 км. Создается также новая мина АРМС с дальностью стрельбы до 17,5 км. В случае необходимости из миномета можно стрелять стандартными 120-мм минами, предназначенными для гладкоствольных минометных орудий.

Тактико-технические данные

Обозначение : MO-120-RT61 (F1)

Тип : тяжелый миномет

Калибр , мм: 120

Длина ствола , калибров: 15

Вес в боевом положении , кг: 582

Скорострельность , выстр/мин: 15–20

Макс. дальность стрельбы , м: обычной миной — 8130, активно-реактивной миной —13000

Вес мины , кг: 15,7

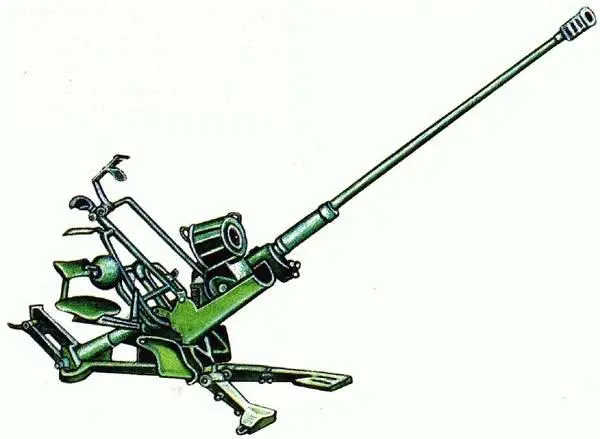

Легкая зенитная пушка CAI-B01 (101La/5TG) была принята на вооружение в 1954 году и разрабатывалась швейцарской фирмой «Эрликон», крупнейшим изготовителем 20-мм зенитных автоматов в Европе в годы Второй мировой войны. Она предназначалась для прикрытия движущихся войсковых колонн на марше, а также устанавливалась на стационарных боевых позициях. Пушка имела одноосный колесный ход и без труда перекатывалась на поле боя силами расчета из 2–3 человек. Во время подготовки орудия к стрельбе колесный ход отделялся и компактный автомат мог размещаться в окопе или укрытии. Зона поражения воздушных целей достигала высоты 1500 м, а в случае необходимости пушка могла вести огонь с колесного хода по наземным целям.

Конструкция CAI-B01 включала ствол-моноблок с дульным тормозом, треножный лафет, механизмы вертикальной и горизонтальной наводки с ручными приводами, а также колесный ход с устройством для изменения клиренса. Для стрельбы по воздушным целям использовался кольцевой зенитный прицел, смонтированный на параллелограмном подвесе, а для ведения огня по наземным целям имелся обычный оптический прицел. Скорострельность пушки составляла 1000 выстрелов в минуту, а питание боеприпасами производилось из барабанных магазинов емкостью 20 и 50 снарядов или из коробчатого магазина емкостью 8 снарядов. В боекомплект зенитного автомата входили унитарные выстрелы с осколочно-фугасным и бронебойно-трассирующим снарядами.

Кроме армии Швейцарии, пушки CAI-В01 состояли также на вооружении армий Австрии, Испании, Финляндии и ЮАР.

Тактико-технические данные

Обозначение : CAI-B01 (101La/5TG)

Тип : зенитная пушка

Калибр , мм: 20

Вес в боевом положении , кг: 370

Длина ствола , калибров: 120

Начальная скорость снаряда , м/с: 1150

Дальность наклонной стрельбы по воздушным целям , м: 1500

Максимальная горизонтальная дальность стрельбы , м: 7000

Скорострельность , выстр/мин: 1000

Вес снаряда , кг: 0,125

Эффективность малокалиберной зенитной артиллерии в годы Второй мировой войны послужила толчком к разработке аналогичных артиллерийских систем в послевоенное время. Известный производитель авиационных 20-мм пушек швейцарская фирма «Испано-Сюиза» создала в 50-е годы 30-мм зенитный автомат под обозначением GCI (HS 831).

Пушка имеет ствол-моноблок длиной 75 калибров, оборудованный дульным тормозом, трехстанинный лафет и одноосный колесный ход, отделяемый на боевой позиции перед стрельбой. Наводка орудия в горизонтальной и вертикальной плоскости осуществляется с помощью гидропривода. Насос приводится в действие бензиновым двигателем «Ванкель» мощностью 8 л.с. Система прицеливания и наводки «Галилео» Р36 с аналоговым счетно-решающим устройством позволяет значительно повысить точность ведения огня по воздушным целям. Эффективная наклонная дальность стрельбы

30-мм автомата по летящим объектам составляет 2000–3000 м, максимальная горизонтальная — до 9000 м. Для питания боеприпасами используется магазин коробчатого типа емкостью 40 выстрелов, расположенный с левой стороны орудия. Механизм автоматики допускает ведение огня одиночными выстрелами, автоматическим огнем и фиксированными очередями. Для стрельбы из автоматической пушки применяются унитарные выстрелы с осколочно-фугасным и бронебойно-зажигательным снарядами. Фирма разработала также спаренную и счетверенную 30-мм установки, однако большого распространения они не получили.
