Стыки чугунных канализационных труб при монтаже необходимо уплотнять просмоленным пеньковым канатом или паклей с зачеканкой цементом. При монтаже открытые концы трубопроводов и водосточные воронки следует закрывать инвентарными заглушками.

К деревянным конструкциям санитарные приборы следует крепить шурупами.

Выпуск унитаза следует соединять с раструбом отводной трубы чугунным, полиэтиленовым патрубком или резиновой муфтой.

Унитазы необходимо крепить к полу шурупами или приклеивать клеем. При креплении шурупами под основание следует устанавливать резиновую прокладку.

Высота установки санитарных приборов от уровня пола должны соответствовать размерам, указанным в табл. 8.3.

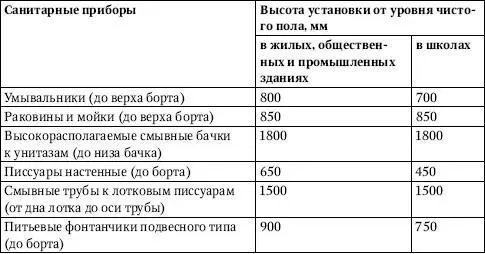

Таблица 8.3.Высота установки санитарных приборов от уровня пола

Примечания

1. Допускаемые отклонения высоты санитарных приборов для отдельно стоящих приборов должны быть не более ±20 мм, при групповой установке однотипных приборов – ±45 мм.

3. При установке общего смесителя для умывальника и ванны высота умывальника должна быть 850 мм до верха борта.

4. Высота санитарных приборов в лечебных учреждениях должна приниматься следующей:

♦ мойка чугунная (до верха бортов) – 650 мм;

♦ мойка для клеенок – 700 мм;

♦ видуар (до верха) – 400 мм;

♦ бачок для дезинфицирующего раствора (до низа бачка) – 1230 мм.

5. Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров – не менее 700 мм.

6. В помещениях для инвалидов приборы следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.

Уклоны подводок к отопительным приборам следует выполнять от 5 до 10 мм на длину подводки к теплоносителю; при длине подводки до 500 мм уклон труб не выполняется. Присоединение подводок к гладким стальным, чугунным и биметаллическим ребристым трубам производится с помощью заглушек.

Радиаторы всех типов следует устанавливать на расстояниях не менее 60 мм от пола, 50 мм от нижней поверхности подоконных досок и 25 мм от поверхности штукатурки стен, в лечебно-профилактических и детских учреждениях – не менее 100 мм от пола и 60 мм от поверхности стены.

Конвекторы следует устанавливать на расстоянии:

♦ не менее 20 мм от поверхности стен до оребрения конвектора без кожуха;

♦ вплотную или с зазором не более 3 мм от поверхности стены до оребрения нагревательного элемента настенного конвектора с кожухом;

♦ не менее 20 мм от поверхности стены до кожуха напольного конвектора.

Гладкие и ребристые трубы следует устанавливать на расстоянии не менее чем 200 мм от по ла и подоконной доски до оси ближайшей трубы и 25 мм от стен. Расстояние между смежными трубами должно быть не менее 200 мм.

При установке отопительного прибора под окном его край со стороны стояка не должен выходить за пределы оконного проема.

В однотрубной системе отопления с односторонним присоединением отопительных приборов открыто прокладываемый стояк должен располагаться на расстоянии 150 ± 50 мм от кромки оконного проема, а длина подводок к отопительным приборам должна быть не более 400 мм.

Отопительные приборы следует устанавливать на кронштейнах или подставках. Количество кронштейнов определяется из расчета один на 1 м 2поверхности нагрева чугунного радиатора, но не менее трех на радиатор, для ребристых труб – по два на трубу. Кронштейны устанавливаются под шейки радиаторов, а под ребристые трубы – у фланцев.

При установке радиаторов на подставках число последних должно быть:

♦ 2 – при числе секций до 10;

♦ 3 – при числе секций более 10.

Верх радиатора должен быть закреплен.

Число креплений на блок конвектора без кожуха должно быть:

♦ при однорядной и двухрядной установке – 2 крепления к стене или полу;

♦ при трехрядной и четырехрядной установке – 3 крепления к стене или 2 крепления к полу, за исключением комплектов.

Кронштейны под отопительные приборы следует крепить дюбелями, иногда заделкой.

Оси соединяемых стояков стеновых панелей со встроенными нагревательными элементами при установке должны совпадать. Соединение стояков выполняется на сварке внахлестку.

Присоединение трубопроводов к воздухонагревателям выполняется на фланцах, резьбе или сварке.

Всасывающие и выхлопные отверстия отопительных агрегатов до пуска необходимо закрывать. Вентили и обратные клапаны должны устанавливаться так, чтобы среда поступала под клапан. Обратные клапаны должны устанавливаться горизонтально или строго вертикально в зависимости от их конструкции.

Направление стрелки на корпусе должно совпадать с направлением движения среды.

Шпиндели кранов двойной регулировки и регулирующих проходных кранов следует устанавливать вертикально при расположении отопительных приборов без ниш, а при установке в нишах – под углом 45° вверх, шпиндели трехходовых кранов – горизонтально.

Манометры, устанавливаемые на трубопроводах с температурой теплоносителя до 378 К (105 °C), должны присоединяться через трехходовой кран, с температурой выше 378 К (105 °C) – через сифонную трубку и трехходовой кран.

Термометры на трубопроводах должны устанавливаться в гильзах, а выступающая часть должна быть защищена оправой. На трубопроводах с проходом до 57 мм включительно в месте установки термометров следует предусматривать расширитель.

Для фланцевых соединений мазутопроводов следует применять прокладки из паронита.

Воздуховоды следует монтировать вне зависимости от наличия технологического оборудования в соответствии с проектными привязками и отметками. Присоединение воздуховодов к технологическому оборудованию производится после его установки. Воздуховоды для транспортировки увлажненного воздуха должны монтироваться без нижних продольных швов.

Участки воздуховодов, в которых возможно увлажнение, следует прокладывать с уклоном 0,01-0,015 в сторону дренирующих устройств.

Прокладки должны быть изготовлены из следующих материалов: поролона, ленточной пористой или монолитной резины толщиной 4–5 мм или полимерного мастичного жгута (ПМЖ) – для воздуховодов, по которым перемещаются воздух, пыль или отходы материалов с температурой до 343 К (70 °C); асбестового шнура или асбестового картона – с температурой выше 343 К (70 °C).

Для герметизации бесфланцевых соединений воздуховодов применяются:

♦ герметизирующая лента – для воздуховодов, по которым перемещается воздух с температурой до 313 К (40 °C);
