Таблица 7.5.Общая длина канала блока по условиям усилий тяжения для небронированных кабелей со свинцовой оболочкой и медными жилами

Для небронированных кабелей с алюминиевыми жилами сечением 95 мм 2и выше в свинцовой или пластмассовой оболочке длина канала не должна превышать 150 м.
Предельно допустимые усилия тяжения небронированных кабелей со свинцовой оболочкой и с медными или алюминиевыми жилами при креплении тягового каната за жилы, а также требуемые усилия на протягивание 100 м кабеля через блочную канализацию приведены в табл. 7.6.

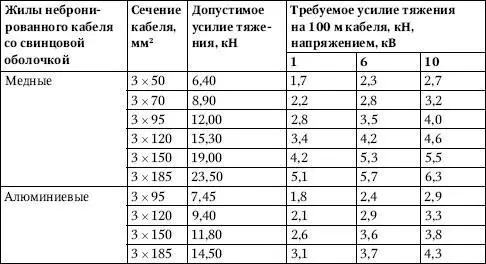

Таблица 7.6.Предельно допустимые усилия тяжения небронированных кабелей со свинцовой оболочкой и с медными или алюминиевыми жилами, а также требуемые усилия на протягивание 100 м кабеля

Примечание.Для уменьшения усилий тяжения при протягивании кабеля его покрывают смазкой без вредных для оболочки кабеля веществ (тавот, солидол).
Для небронированных кабелей с пластмассовой оболочкой предельно допустимые усилия тяжения следует принимать по табл. 7.6 с поправочными коэффициентами для жил:
♦ медных – 0,7;
♦ из твердого алюминия – 0,5;
♦ из мягкого алюминия – 0,25.
Установка электроосвещения
Светильники с люминесцентными лампами должны быть переданы заказчиком в монтаж проверенными на световой эффект.
Крепление светильника к поверхности должно быть разборным. Светильники установок, подверженных вибрации, устанавливаются с амортизаторами. Крюки и шпильки для подвеса светильников в жилых зданиях должны иметь изоляцию. В групповой сети светильники должны соединяться клеммными колодами, обеспечивающими присоединение как медных, так и алюминиевых проводов сечением до 4 мм 2. В жилых зданиях одиночные патроны должны присоединяться к групповой сети клеммными колодками.
Концы проводов должны иметь запас по длине, достаточный для повторного подсоединения при обрыве. При соединении автоматов и предохранителей ввертного типа защитный провод должен присоединяться к винтовой гильзе основания. Вводы проводов и кабелей в светильники и электроустановочные аппараты при наружной их установке следует уплотнять для защиты от пыли и влаги. Электроустановочные аппараты при открытой установке в производственных помещениях должны закрываться кожухами.
Устройство заземления
Каждую часть электроустановки, подлежащую заземлению, следует присоединять к сети при помощи отдельного ответвления. Соединение заземляющих и нулевых защитных проводников должно быть произведено сваркой на магистралях, выполненных из строительных профилей; болтовыми соединениями – на магистралях из электромонтажных конструкций; болтовыми соединениями или сваркой – при подсоединениях к электрооборудованию; пайкой или опрессовкой – в концевых заделках и соединительных муфтах на кабелях.
Места и способы подсоединений заземляющих и нулевых защитных проводников к естественным заземлителям должны быть указаны в рабочих чертежах. Заземляющие и нулевые защитные проводники должны быть защищены от химических и механических повреждений согласно рабочим чертежам.
Магистрали заземления или зануления и ответвления от них в закрытых помещениях и в наружных установках должны быть доступны для осмотра. Это требование не распространяется на нулевые жилы, оболочки кабелей, арматуры железобетонных конструкций, а также на заземляющие и нулевые защитные проводники в трубах, коробах или замоноличенные в строительные конструкции.
Монтаж шунтирующих перемычек на трубопроводах, аппаратах, подкрановых путях, между фланцами воздуховодов и соединение сетей заземления выполняются организациями, монтирующими трубопроводы, аппараты, подкрановые пути и воздуховоды.
Заземление канатов, катанки или стальной проволоки как несущих тросов должно выполняться с двух концов присоединением к магистрали заземления или зануления сваркой. Для оцинкованных канатов разрешается болтовое соединение с защитой места соединения от коррозии.
При использовании в качестве заземляющих устройств металлических и железобетонных конструкций все металлические элементы должны быть соединены между собой в непрерывную электрическую цепь. Железобетонные элементы, кроме того, должны иметь металлические выпуски для приваривания к ним заземляющих или нулевых защитных проводников. болтовые, заклепочные и сварные соединения металлических колонн, ферм и балок для возведения зданий создают непрерывную электрическую цепь. При возведении здания из железобетонных элементов непрерывную электрическую цепь создают с помощью сварки арматуры прилегающих элементов конструкций между собой либо приваркой к арматуре соответствующих закладных деталей.
При креплении электродвигателей болтами к заземленным металлическим основаниям перемычку между ними выполнять не следует.
Металлические оболочки и броня силовых и контрольных кабелей должны быть соединены между собой гибким медным проводом, а также с металлическими корпусами муфт и металлическими опорными конструкциями. Сечение заземляющих проводников для силовых кабелей должно быть:
♦ не менее 6 мм 2– для кабелей сечением жил до 10 мм 2;
♦ 10 мм 2– для кабелей сечением жил от 16 до 35 мм 2;
♦ 16 мм 2– для кабелей сечением жил от 50 до 120 мм 2;
♦ 25 мм 2– для кабелей сечением жил от 150 до 240 мм 2.
Сечение заземления для контрольных кабелей должно быть не менее 4 мм 2.
При использовании строительных или технологических конструкций в качестве заземляющих и нулевых защитных проводников на перемычках между ними в местах соединений и ответвлений проводников необходимо наносить две полосы желтого цвета по зеленому фону.
В электроустановках напряжением до 1000 В и выше с изолированной нейтралью заземляющие проводники разрешается прокладывать в общей оболочке с фазными или отдельно от них.
Непрерывность цепи заземления стальных водогазопроводных труб в местах их соединения следует обеспечивать муфтами, наворачиваемыми до конца резьбы на конец трубы с короткой резьбой, и установкой контргаек на трубе с длинной резьбой.
Пусконаладочные работы
Комплекс пусконаладочных работ включает в себя проверку и настройку электрооборудования с целью обеспечения электрических параметров и режимов, заданных проектом.
Пусконаладочные работы по электротехническим устройствам проводятся в четыре этапа.
