При прокладке в вертикально проложенных трубах (стояках) провода следует закреплять на расстоянии, не превышающем:

♦ для проводов до 50 мм 2включительно – 30 м;

♦ для проводов от 70 до 150 мм 2включительно – 20 м.

Провода закрепляются с помощью клиц или зажимов в протяжных или ответвительных коробках либо на концах труб.

При скрытой прокладке в полу трубы следует заглублять не менее чем на 20 мм под слоем цементного раствора. Расстояния между протяжными коробками (ящиками) на прямых участках не должны быть более 75 м, при одном изгибе трубы – 50 м, при двух – 40 м, при трех – 20 м.

Прокладку указанных соединений следует проводить при температуре не ниже -20 и не выше +60 °C.

В фундаментах пластмассовые трубы должны быть уложены на утрамбованный грунт или слой бетона.

В фундаментах глубиной до 2 м допускается прокладка поливинилхлоридных труб. При этом должны соблюдаться меры, предохраняющие такие трубы от механических повреждений при бетонировании и обратной засыпке грунта.

Крепление открыто прокладываемых неметаллических труб должно позволять их свободное перемещение при линейном расширении или сжатии от изменения температуры воздуха. Расстояния между точками установки подвижных креплений должны соответствовать указанным в табл. 7.3.

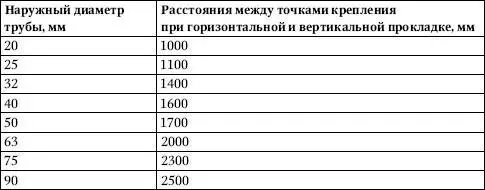

Таблица 7.3.Расстояния между точками установки подвижных креплений

Выход пластмассовых труб из фундаментов, подливок-полов следует выполнять отрезками или коленами поливинилхлоридных труб, а при возможности механических повреждений – отрезками из тонкостенных стальных труб. При выходе поливинилхлоридных труб на стены в местах повреждения их необходимо защищать стальными конструкциями на высоту до 1,5 м.

Соединение пластмассовых труб проводится:

♦ полиэтиленовых – плотной посадкой с помощью муфт, горячей обсадкой в раструб, муфтами из термоусаживаемых материалов, сваркой;

♦ поливинилхлоридных – плотной посадкой в раструб или с помощью муфт. Допускается соединение склеиванием.

При прокладке кабелей необходимо принимать меры по их защите от повреждений. Усилия тяжения кабелей до 35 кВ приведены в табл. 7.4. Лебедки и другие тяговые средства должны оборудоваться регулируемыми ограничивающими устройствами для отключения тяжения при появлении усилий выше допустимых. Протяжные устройства, обжимающие кабель (приводные ролики), поворотные устройства должны исключать деформацию кабеля.

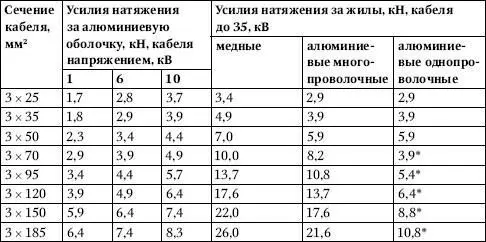

Таблица 7.4.Усилия тяжения кабелей до 35 кВ

* Из мягкого алюминия с относительным удлинением не более 30 %.

Примечания

1. Работа с кабелем с пластмассовой или свинцовой оболочкой допускается только за жилы.

2. Усилия тяжения кабеля при протягивании его через блочную канализацию приведены в табл. 7.6.

3. Кабели, бронированные круглой проволокой, следует тянуть за проволоки. Допустимое напряжение – 70-100 Н/мм 2.

4. Контрольные кабели и бронированные и небронированные силовые кабели сечением до 3×16 мм 2, в отличие от приведенных в настоящей таблице кабелей больших сечений, допускается прокладывать механизированно тяжением за броню или за оболочку с помощью проволочного чулка, усилия тяжения при этом должны быть не более 1 кН.

Кабели следует укладывать с запасом по длине 1–2 %. В траншеях и на сплошных поверхностях внутри зданий запас достигается путем укладки «змейкой», а по кабельным конструкциям (кронштейнам) этот запас используют для образования стрелы провеса. Укладывать запас кабеля в виде колец запрещается.

Кабели, прокладываемые горизонтально по конструкциям, стенам и т. д., следует жестко закреплять в конечных точках, непосредственно у концевых муфт, на поворотах трассы, с обеих сторон изгибов и у соединительных и стопорных муфт, а кабели, прокладываемые вертикально, – на каждой кабельной конструкции.

При прокладке силовых и контрольных кабелей с алюминиевой оболочкой на опорных конструкциях с расстоянием 6000 мм должен быть обеспечен остаточный прогиб в середине пролета: 250–300 мм – при прокладке на эстакадах и галереях, не менее 100–150 мм – в остальных кабельных сооружениях.

В местах жесткого крепления небронированных кабелей со свинцовой или алюминиевой оболочкой на конструкциях следует использовать прокладки из эластичного материала. Небронированные кабели с пластмассовой оболочкой или пластмассовым шлангом и бронированные кабели крепятся скобами без прокладок. Бронированные и небронированные кабели внутри помещений и снаружи должны быть защищены до безопасной высоты, но не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле.

Концы всех кабелей с нарушением герметичности должны быть временно загерметизированы до монтажа соединительных и концевых муфт.

Проходы кабелей через стены, перегородки и перекрытия в производственных помещениях должны осуществляться через отрезки неметаллических труб, отфактурованные отверстия в железобетонных конструкциях или открытые проемы. Зазоры в отрезках труб после прокладки кабелей необходимо заделывать несгораемым материалом по всей толщине стены.

Вводы кабелей в здания, кабельные сооружения должны быть выполнены в асбестоцементных безнапорных трубах в отфактурованных отверстиях железобетонных конструкций. Концы труб должны выступать из стены здания в траншею, а при наличии отмостки – за линию последней не менее чем на 0,6 м и иметь уклон в сторону траншеи.

При прокладке нескольких кабелей в траншее концы кабелей следует располагать со сдвигом мест соединения не менее чем на 2 м. При этом необходимо оставить запас кабеля длиной, необходимой для проверки изоляции на влажность и монтажа муфты, а также для укладки дуги компенсатора.

Бестраншейная прокладка с самоходного или передвигаемого тяговыми механизмами ножевого кабелеукладчика разрешается для 1-2 бронированных кабелей напряжением до 10 кВ со свинцовой или алюминиевой оболочкой на кабельных трассах, удаленных от инженерных сооружений. В городских электросетях и на промышленных предприятиях бестраншейная прокладка разрешается только на протяженных участках при отсутствии на трассе подземных коммуникаций, пересечений с инженерными сооружениями.

Общая длина канала блока по условиям усилий тяжения для небронированных кабелей со свинцовой оболочкой и медными жилами не должна составлять величины более указанной в табл. 7.5.
