♦ первая окраска стен и потолков, облицовка плитками;

♦ установка умывальников, унитазов и смывных бачков;

♦ вторая окраска стен и потолков;

♦ установка водоразборной арматуры.

Последовательность выполнения строительных, санитарно-технических работ в вентиляционных камерах:

♦ подготовка под полы, устройство фундаментов, оштукатуривание стен и по – толков;

♦ устройство монтажных проемов, монтаж кран-балок;

♦ работы по устройству вентиляционных камер;

♦ гидроизоляция перекрытий;

♦ установка калориферов с обвязкой трубопроводами;

♦ монтаж вентиляционного оборудования и воздуховодов и другие санитарно-технические, электромонтажные работы;

♦ испытание наливом водой поддона камеры орошения;

♦ изоляционные работы;

♦ отделочные работы.

Размеры отверстий и борозд для прокладки трубопроводов (воздухопроводов) в перекрытиях, стенах и перегородках зданий и сооружений приведены в табл. 8.1.

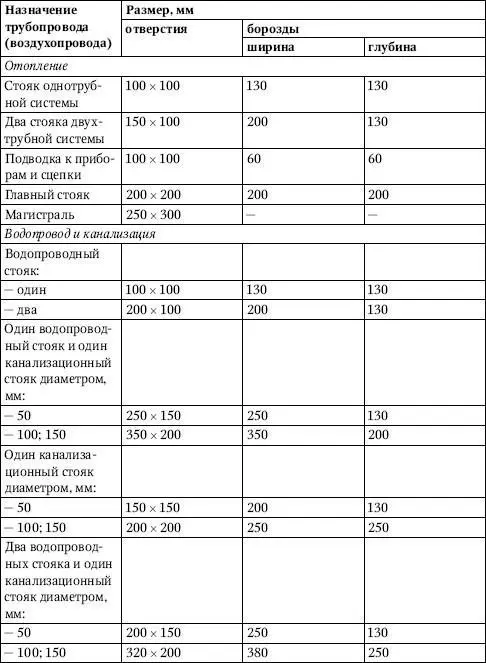

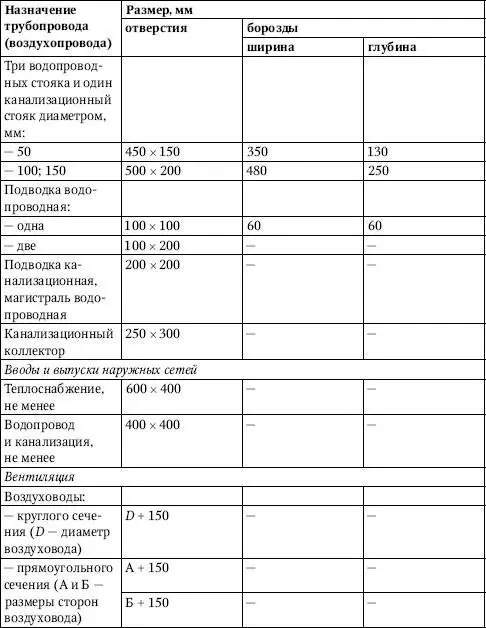

Таблица 8.1.Размеры отверстий и борозд для прокладки трубопроводов (воздухопроводов) в перекрытиях, стенах и перегородках

Примечание.Для отверстий в перекрытиях первый размер означает длину отверстия (параллельно стене, к которой крепится трубопровод или воздуховод), второй – ширину. Для отверстий в стенах первый размер означает ширину, второй – высоту.

Сварку оцинкованных стальных труб следует осуществлять самозащитной проволокой диаметром 0,8–1,2 мм или электродами диаметром не более 3 мм с рутиловым или фтористо-кальциевым покрытием.

Соединение оцинкованных стальных деталей следует выполнять при обеспечении местного отсоса токсичных выделений или очистки цинкового покрытия на длину 20–30 мм со стыкуемых концов труб с окраской наружной поверхности сварного шва и околошовной зоны краской.

Соединение стальных труб (неоцинкованных и оцинкованных) диаметром условного прохода до 25 мм включительно необходимо проводить сваркой внахлестку.

Резьбовые поверхности и поверхности зеркала фланцев, а также сварной шов должны быть неповрежденными.

Отверстия в трубах диаметром до 40 мм для приварки патрубков следует выполнять путем сверления, фрезерования, вырубки на прессе. Диаметр отверстия должен быть равен внутреннему диаметр у патрубка с допускаемыми отклонениями +1 мм.

Разъемные соединения на трубопроводах следует выполнять у арматуры и там, где это необходимо по условиям сборки трубопроводов.

Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2 мм на 1 м длины.

Неизолированные трубопроводы отопления, теплоснабжения, водоснабжения не должны примыкать к строительным конструкциям.

Расстояние от поверхности штукатурки до оси неизолированных трубопроводов при диаметре прохода до 32 мм при открытой прокладке должно составлять от 35 до 55 мм, при диаметре 40–50 мм – от 50 до 60 мм, при диаметре более 50 мм – согласно документации.

Расстояние от трубопроводов, отопительных приборов и калориферов с температурой теплоносителя выше 105 °C до конструкций из горючих материалов должно быть не менее 100 мм.

Средства крепления не должны располагаться в местах соединения трубопроводов. Заделка креплений с помощью деревянных пробок, а также приварка трубопроводов к средствам крепления не допускаются.

Расстояние между средствами крепления стальных трубопроводов на горизонтальных участках необходимо принимать в соответствии с размерами, указанными в табл. 8.2.

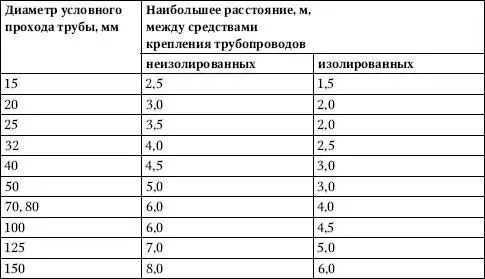

Таблица 8.2.Расстояние между средствами крепления стальных трубопроводов на горизонтальных участках

Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м – устанавливаются на половине высоты этажа.

Расстояния между креплениями чугунных канализационных труб при их горизонтальной прокладке должны быть не более 2 м, а для стояков – одно крепление на этаж, но не более 3 м между ними. Средства крепления следует располагать под раструбами.

Подводки к отопительным приборам при длине более 1500 мм должны иметь крепление.

Санитарные и отопительные приборы должны быть установлены по отвесу и уровню.

Перед установкой санитарно-технических кабин следует проверять, чтобы уровень верха канализационного стояка нижележащей кабины и уровень подготовительного основания были параллельны. Установка санитарно-технических кабин проводится по оси канализационных стояков смежных этажей. Присоединение санитарно-технических кабин к вентиляции производится до укладки плит перекрытия данного этажа.

Гидравлическая или пневматическая проверка трубопроводов при скрытой прокладке трубопроводов проводится до их изоляции и закрытия с составлением акта освидетельствования скрытых работ.

Высота водоразборной арматуры (расстояние от горизонтальной оси арматуры до санитарных приборов) должно быть:

♦ водоразборных кранов и смесителей от бортов раковин– 250 мм, а от бортов моек – 200 мм;

♦ туалетных кранов и смесителей от бортов умывальников – 200 мм. Высота установки кранов от уровня чистого пола: водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн – 800 мм;

♦ смесителей для видуаров с косым выпуском – 800 мм, с прямым выпуском – 1000 мм;

♦ смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников – 1100 мм;

♦ кранов для мытья по лов в туалетных комнатах общественных зданий – 600 мм;

♦ смесителей для душа – 1200 мм.

Душевые сетки следует устанавливать на высоте 2100–2250 мм от низа сетки до уровня пола, в кабинах для инвалидов– на высоте 1700–1850 мм, в детских дошкольных учреждениях – на высоте 1500мм от днища поддона. Отклонения от размеров не должны превышать 20 мм.

Раструбы труб и фасонных частей (кроме двухраструбных муфт) следует направлять против движения воды.
