1. Пролеты рассчитывают, основываясь на максимальной ширине грузовой площади 4,9 м для балки или стропила и 9,8 м для фермы. Пролеты могут быть увеличены на 15 % при ширине грузовой площади более 3,7 м и на 35 % при ширине грузовой площади не более 2,4 м.

2. Для концов перемычек, полностью опирающихся на стены, предусматривают опорную поверхность не менее 38 мм для перемычек пролетом до 3 м и не менее 76 мм для перемычек пролетом более 3 м.

При применении в несущих стенах стоек сечением меньше 38< 89 мм можно принимать максимальные значения пролетов по табл. 4.19-4.21 при условии, что длина перемычек не превышает 2,25 м, а минимальная высота их сечения не менее чем на 50 мм превышает указанную в этих таблицах.

Устройство гвоздевых соединений элементов каркаса стен должно соответствовать табл. 4.22.

Стойки и верхние обвязки каркаса стен при необходимости можно пропиливать, прорезать, просверливать, но таким образом, чтобы при этом неповрежденная часть сечения составляла не менее:

♦ 2/3 толщины сечения для несущей стойки или 40 мм для не несущей стойки;

♦ 50 мм по ширине обвязки.

При большем ослаблении сечения элементов каркаса необходимо их дополнительное усиление.

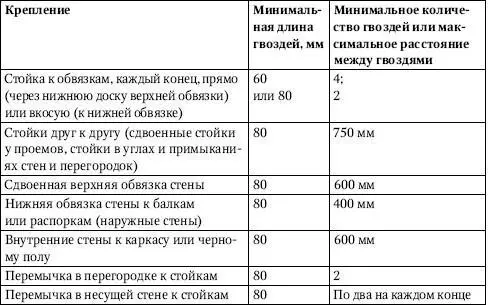

Таблица 4.22.Устройство гвоздевых соединений элементов каркаса стен

В каркасе стен должны быть предусмотрены детали для крепления внутренней обшивки стен и подшивки потолка. Пример устройства таких деталей приведен на рис. 4.18.

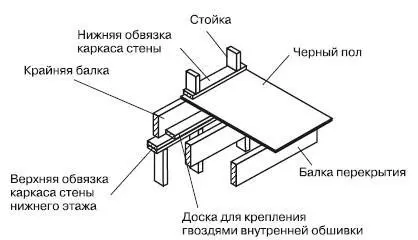

Рис. 4.18.Деталь установки доски для крепления внутренней обшивки

Обшивка каркаса наружных стен со стороны помещений, внутренних стен и перегородок с обеих сторон должна выполняться из жестких плитных или листовых материалов или из пиломатериалов. Она обеспечивает пространственную жесткость каркаса стен и служит основой для последующей отделки или облицовки стен. В случаях, когда нормируются предел огнестойкости и класс пожарной опасности стен, обшивка из материала с соответствующими пожарно-техническими характеристиками может выполнять огнезащитные функции.

Обшивка каркаса стены с наружной стороны жесткими плитными или листовыми материалами может предусматриваться для выполнения совместно с другими конструктивными слоями несущих и изоляционных функций, а также для использования в качестве сплошной обрешетки для крепления наружной облицовки стены.

Толщину материалов для обшивки стен в зависимости от шага стоек каркаса стен, к которым они крепятся, рекомендуется принимать не менее указанной в табл. 4.12.

Для обшивок каркаса в стенах с нормируемыми пожарно-техническими характеристиками рекомендуется применение материалов, указанных в табл. 4.23.

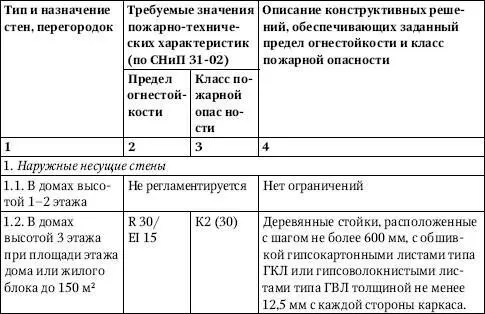

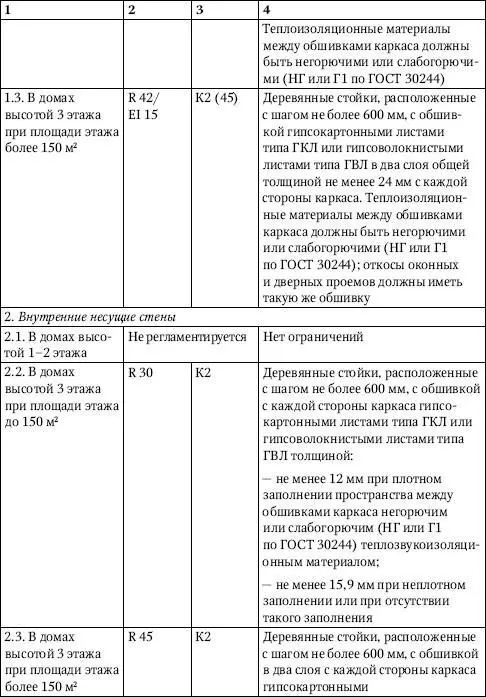

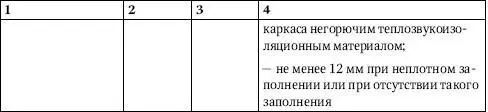

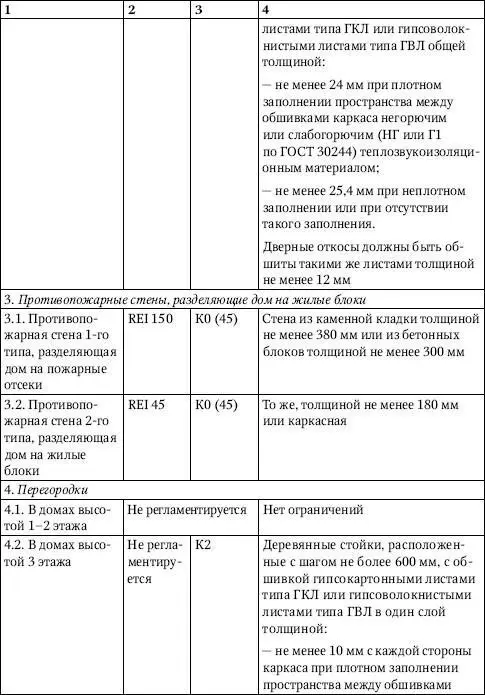

Таблица 4.23.Материалы для обшивок каркаса

Примечания

1. Размеры сечения стоек каркаса стен, упомянутых в данной таблице, принимаются в соответствии с табл. 4.18.

2. Обозначения гипсокартонных листов приняты по ГОСТ 6266, гипсоволокнистых листов – по ГОСТ Р 51829. Обозначения пожарно-технических характеристик конструкций приняты по СНиП 21–01.

3. Конструктивные решения обеспечивают заданные предел огнестойкости и класс пожарной опасности стен при креплении гипсокартонных и гипсо-волокнистых листов к каркасу самонарезающими винтами с шагом не более 300 мм.

В случаях применения для обшивок материалов с недостаточной жесткостью обшивки должны крепиться к каркасу стен по обрешетке.

Крепление листов или плит обшивочного материала к элементам каркаса стен или к обрешетке гвоздями или самонарезающими винтами должно выполняться с учетом табл. 4.14.

Все края листов или плит обшивок должны располагаться над опорами (элементами каркаса или обрешетки).

Подготовка обшивки каркаса стен к отделке должна выполняться в полном соответствии с технологическими инструкциями по строительству домов данной системы.

Чтобы каменные стены являлись противопожарными, прогоны или балки перекрытия, опирающиеся с обеих сторон на стену, не соединяются между собой. По их концам должны устраиваться скосы, предотвращающие разрушение стены при обрушении балок или прогонов (рис. 4.19).

В местах опирания балок или прогонов на противопожарные стены из бетон а или каменной кладки в этих стенах допускается предусматривать гнезда. Размер сечения стены в месте гнезда должен быть не менее 120 мм для стены 1-го типа и 60 мм для стены 2-го типа.

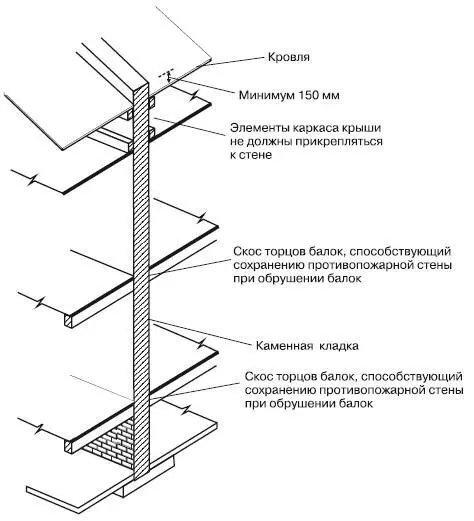

Рис. 4.19.Каменная противопожарная стена

В каркасных стенах с целью придания им противопожарных свойств устраивают сдвоенный каркас стен и размещают между каркасами смежных блоков самонесущей противопожарной стены 2-го типа со стальным каркасом, облицовками из гипсокартонных или гипсоволокнистых листов толщиной не менее 15,9 мм и негорючим утеплителем (рис. 4.20). Допускается эту стену выполнять с деревянным каркасом при сдвоенных облицовках общей толщиной не менее 25 мм.

Связь между противопожарной стеной и каркасами смежных блоков осуществляется самонарезающими винтами через дискретные легкоплавкие элементы, например, в виде отрезка профиля из термопласта. Число таких связей должно быть достаточным, чтобы обеспечить устойчивость стены в процессе строительства и после обрушения каркаса одного из блоков в случае пожара.

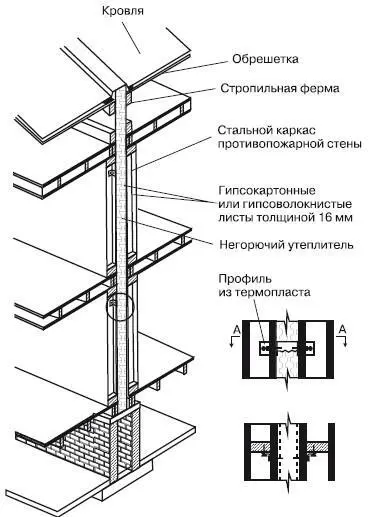

Рис. 4.20.Межквартирная противопожарная стена 2-го типа каркасной конструкции

Если наружные стены и покрытия выполнены с применением материалов групп горючести Г2, Г3 и Г4 (от дельные дискретно расположенные элементы и пленки общей массой до 5 кг/м 2площади стены или покрытия не учитываются), то противопожарные стены должны пересекать эти конструкции и выступать за их пределы:
