♦ противопожарные стены 1-го типа над кровлей – не менее чем на 0,6 м, за наружную плоскость стены – не менее чем на 0,3 м;

♦ противопожарные стены 2-го типа над кровлей и за наружную плоскость стены – не менее чем на 0,15 м.

Противопожарная стена может не пересекать наружные стены в случаях, когда она разделяет пожарные отсеки или жилые блоки, наружные стены которых находятся под углом 135° и менее. Участки наружных стен, образующие этот угол, общей длиной 1,2 м для смежных жилых блоков и 3 м для смежных пожарных отсеков должны (независимо от этажности дома) иметь предел огнестойкости и класс пожарной опасности не ниже требуемых для соответствующей противопожарной стены (рис. 4.21).

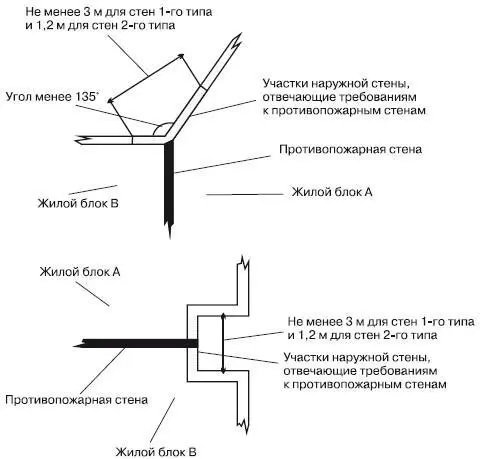

Рис. 4.21.Варианты устройства противопожарной стены в местах примыкания соседних блоков

Чтобы стена, разделяющая жилые блоки в блокированном доме, достигала эффекта изоляции от воздушного шума, она должна иметь толщину не менее 38 см (кирпич) и не менее 30 см (тяжелый бетон). В каркасной стене, разделяющей жилые блоки в блокированном доме, для обеспечения требуемой звукоизоляции рекомендуется:

♦ обшивку каркаса крепить к гибким стальным профилям (рис. 4.22);

♦ заполнять герметиками места примыкания конструкций перекрытий к стене;

♦ выполнять меры по герметизации мест пропуска инженерных коммуникаций.

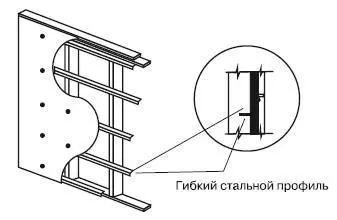

Рис. 4.22.Крепление обшивки каркаса для обеспечения

В тех случаях, когда заданием на проектирование в соответствии с требованиями заказчика предусматривается необходимость обеспечения звукоизоляции стен и перегородок внутри жилого блока или от дельно стоящего дома, рекомендуется выбирать средства повышения индекса изоляции воздушного шума стеной или перегородкой с учетом ориентировочных данных, приведенных в табл. 4.24.

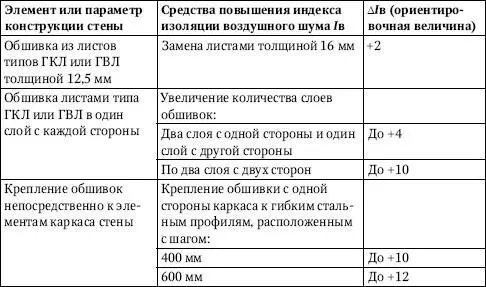

Таблица 4.24.Средства повышения индекса шумоизоляции стеной или перегородкой

К крыше дома предъявляются требования по несущей способности, степени огнестойкости и классу пожарной опасности, долговечности. Кроме того, крыша должна соответствовать таким требованиям, как:

♦ защита от проникновения в конструкции крыши и дома дождевой и талой воды, а также снега;

♦ сопротивление теплопередаче из условий энергосбережения;

♦ защита от паропроницания и воздухопроницания.

Крыши выполняются скатными или плоскими. К скатным относятся крыши с уклоном 1: 6 и более, к плоским – с уклоном менее 1: 6. Плоские крыши должны иметь уклон не менее 1: 50 (именно такой уклон обеспечивает сток дождевой и талой воды). В скатных крышах в пространстве между кровлей и горизонтальным перекрытием верхнего этажа (чердачным перекрытием) устраивается чердак или мансарда. Плоские крыши выполняются бесчердачными.

Крыша дома состоит из деревянного несущего каркаса, к которому сверху крепится обрешетка или сплошной кровельный настил, на котором располагается кровля, обеспечивающая необходимую защиту от проникновения атмосферных осадков и талой воды. Снизу к каркасу прикрепляется подшивка потолка, над которой располагаются пароизоляция и утеплитель, обеспечивающий необходимую теплоизоляцию.

В домах высотой 3 этажа подшивка потолка должна быть выполнена из гипсокартонных листов типа ГКЛ или гипсоволокнистых листов типа ГВЛ толщиной не менее 12,5 мм (по требованиям пожарной безопасности).

В состав конструкций скатных и плоских крыш дома входят карнизы, которые обеспечивают частичный отвод стекающей с кровли талой и дождевой воды от наружных стен, а в состав конструкций скатных крыш – при необходимости еще и торцевые фронтоны с карнизами над ними.

В конструкциях крыш необходимо предусматривать вентиляционные отверстия, позволяющие выводить нар ужу влажный воздух, проникающий на чердак из отапливаемых помещений.

Для скрепления элементов каркаса крыш могут использоваться крепежные детали, не предусмотренные в настоящем разделе (например, металлозубчатые пластины). В этом случае прочность соединений должна быть не менее обеспечиваемой предусмотренными способами, что должно быть подтверждено расчетами или испытаниями.

В скатных крышах несущий каркас состоит из балок чердачного перекрытия, стропил, а также коньковых досок или балок и при необходимости промежуточных опор стропил. Нижние концы стропил опираются на каркас наружных несущих стен, а верхние могут соединяться между собой через коньковую доску без вертикальных опор или с опиранием на коньковую балку, которая, в свою очередь, опирается на стойки, передающие нагрузку на внутреннюю несущую стену или на прогон. В качестве промежуточных опор стропил могут использоваться стропильные затяжки, стены мансарды, стойки, передающие нагрузку на каркас чердачного перекрытия, сжатые раскосы (рис. 4.23).

Предусматривается также возможность применения деревянных стропильных ферм заводского изготовления или собираемых на земле.

Несущим каркасом плоских крыш являются кровельные балки, совмещающие функции стропил и балок чердачного перекрытия.

Сечения, пролеты и шаги элементов несущего каркаса крыши должны рассчитываться в зависимости от принятой расчетной нагрузки на них.

Для крыш при ширине дома не более 9,8 м и шаге деревянных несущих конструкций каркаса (стропил, балок), не превышающем 600 мм, сечения элементов каркаса допускается принимать без расчета в зависимости от их пролета и шага не меньшими, чем приведены в табл. 4.25-4.28.

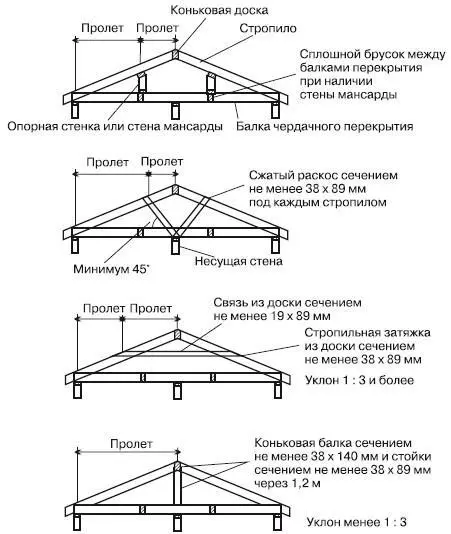

Рис. 4.23.Элементы несущего каркаса скатной крыши

Для балок чердачного перекрытия при временной расчетной равномерно распределенной нагрузке на по л чердачного помещения с ограниченным доступом (когда исключается хранение оборудования и материалов) не более 0,35 кПа параметры приведены в табл. 4.6; для балок чердачного перекрытия, когда предусматривается в дальнейшем возможность устройства в чердачном пространстве жилых помещений (мансарды), – в табл. 4.5; для коньковых балок в зависимости от расчетной снеговой нагрузки (минимальное значение 1 кПа) – в табл. 4.29.
