Свободные концы стропил и этих балок скрепляются между собой внахлест гвоздями в соответствии с первой строкой табл. 4.31.

Под стропила на этом участке стены устраивается опорная стенка из вертикальных стоек и уложенной на них обвязки того же сечения, что и каркас наружной стены. Стойки устанавливаются на обвязку наружной стены под каждое стропило. Стропила должны опираться на обвязку опорной стенки и прикрепляться к ней гвоздями согласно правилам, приведенным в книге выше.

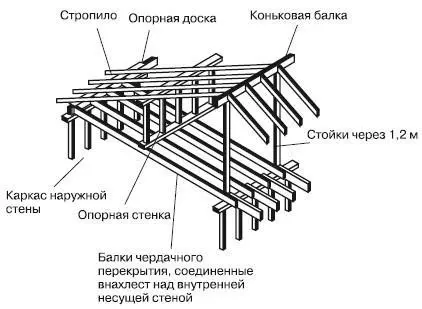

Рис. 4.24.Каркас скатной крыши с уклоном не менее 1: 3 с промежуточной опорой в виде опорной стенки

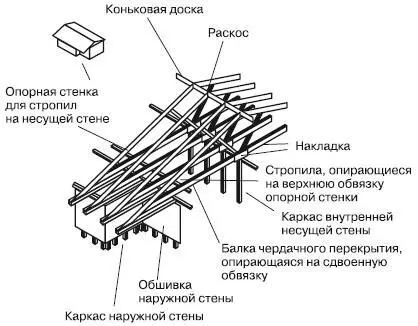

Рис. 4.25.Устройство каркаса скатной крыши при смещенной внутрь дома наружной стене

Промежуточной опорой в скатных крышах с уклоном менее 1: 3 могут являться опорные стенки с верхней и нижней обвязкой и стойками сечением 38×89 мм, которые устанавливаются в одной плоскости со стропилами и балками чердачного перекрытия и прибиваются к ним гвоздями.

Промежуточными опорами могут быть также сжатые раскосы под стропила, которые изготовляются из пиломатериала сечением не менее 38 х 89 мм и устанавливаются от каждой стропилины к внутренней несущей стене под углом не менее 45° к горизонтали.

Гвоздевые крепления элементов каркаса скатных крыш с уклоном менее 1: 3 должны выполняться в соответствии с табл. 4.32.

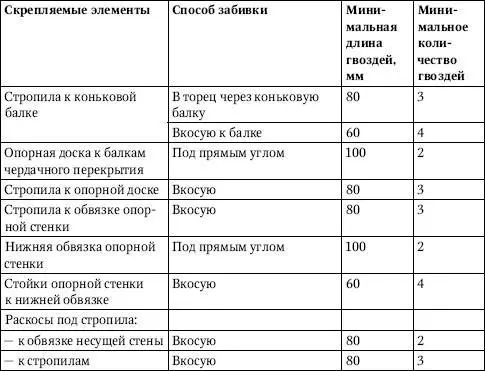

Таблица 4.32.Гвоздевые крепления элементов каркаса скатных крыш

Вместо несущего каркаса скатных крыш, собираемого на месте, могут применяться стропильные фермы, изготавливаемые в заводских условиях или собираемые предварительно на строительной площадке. Стропильные фермы со сжатыми элементами решетки, длина которых превышает 1,8 м, должны иметь поперечную систему связей, что позволит избежать продольного изгиба.

Система связей должна состоять из досок сечением не менее 19×89 мм, прибитых под прямым углом к элементам решетки вблизи их середины минимум двумя гвоздями длиной 60 мм для каждого элемента.

Элементы стропильных ферм не допускается пропиливать, надрезать, просверливать, поскольку такие действия вызывают их ослабление, если это не предусматривается в рабочих чертежах элементов ферм.

Несущий каркас плоской крыши выполняется, как на рис. 4.26.

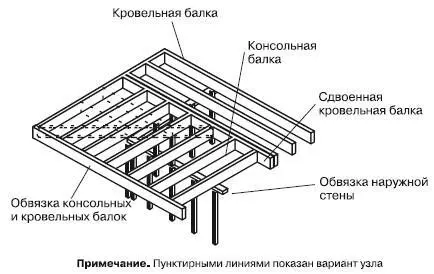

Рис. 4.26.Каркас плоской крыши

Высота сечения кровельных балок, принятая по табл. 4.25 и 4.26, может быть недостаточной для размещения в пространствах между балками утеплителя требуемой толщины и обеспечения вентилируемого пространства. В таких случаях высота сечения кровельных балок должна быть увеличена на необходимую величину.

Кровельные балки крепятся к обвязке несущих стен двумя гвоздями длиной 80 мм каждая вкосую.

Уклон крыши (не менее 1: 50) должен обеспечиваться укладкой подкладок под опорную часть балок на одной из несущих стен или укладкой на балки деревянных подкладок переменной толщины.

Карнизы устраиваются путем выпуска концов стропил или кровельных балок за наружную поверхность стены (например, как показано на рис. 4.27 и 4.28), к торцам которых крепится обвязка толщиной не менее 38 мм. На обвязку стропил или кровельных балок должен опираться нижний край кровельного настила.

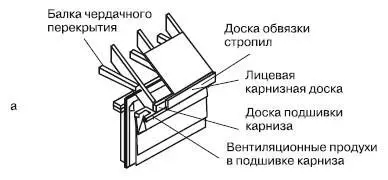

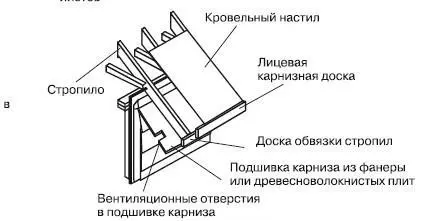

Рис. 4.27.Устройство карнизов: а – вынос карниза не более 300 мм; б– вынос карниза более 300 мм, подшивка карниза горизонтальная; в – вынос карниза более 300 мм, подшивка карниза наклонная

Для подшивки карнизов могут применяться фанера толщиной не менее 6 мм, перфорированные металлические полосы с антикоррозионным покрытием либо доски толщиной не менее 19 мм. В случаях, когда вынос карниза не превышает 300 мм (при уклоне кровли 1: 1 и более), подшивка выполняется только из досок и крепится непосредственно к стропилам (см. рис. 4.27, а). При большей величине выноса карниза для крепления подшивки рекомендуется предусматривать устройство обрешетки, включающей опорную доску, прибиваемую к стойкам каркаса стены поверх защитной обшивки стены, и бруски, прибиваемые к опорной доске и к обвязке стропил (см. рис. 4.27, б). Подшивка карниза может выполняться наклонной. В этом случае она крепится непосредственно к стропилам (см. рис. 4.27, в).

В подшивке карнизов должны иметься вентиляционные отверстия. Чтобы предотвратить попадание утеплителя чердачного перекрытия на вентиляционные отверстия в подшивке карниза, необходимо, чтобы верх защитной обшивки стены располагался выше верхней обвязочной балки в стене, но при этом расстояние между верхом обшивки стены и низом кровельного настила должно быть не менее 25 мм. Такое расстояние обеспечит вентиляцию.

После устройства кровельного настила и подшивки карниза к обвязке стропил прибивается лицевая карнизная доска, низ которой должен располагаться не менее чем на 15 мм ниже нижней поверхности подшивки карниза.

Пазухи в карнизах и у мансардных стен в местах пересечения чердака или мансарды стенами, разделяющими смежные жилые блоки или пожарные отсеки, должны быть разделены противопожарными диафрагмами из фанеры толщиной не менее 12 мм, двух слоев досок или асбестоцементного листа.

Гвоздевые крепления элементов карнизов следует выполнять в соответствии с табл. 4.33.

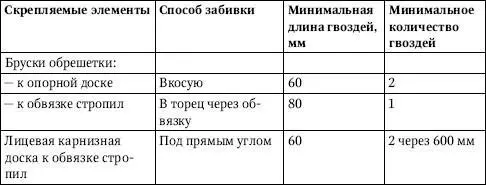

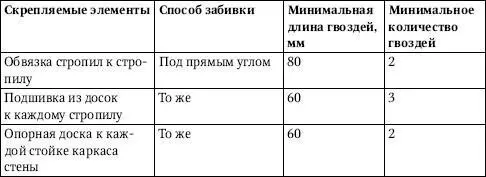

Таблица 4.33.Гвоздевые крепления элементов карнизов

Шаги и сечения стоек каркаса фронтонов принимаются такие же, как для наружной стены, расположенной под ними. Стойки устанавливаются на верхнюю обвязку наружной стены над ее стойками и крепятся так же, как эти стойки.

Во фронтонной стене в качестве верхней обвязки каркаса стены при карнизном свесе менее 300 мм используется крайнее стропило (рис. 4.28); при большем свесе – обвязочный брус того же сечения, что и стойки стены, сутанавливаемый параллельно стропилам, но ниже их с таким расчетом, чтобы на них можно было опереть консольные балки, предусматриваемые в этом случае для крепления кровельного настила и подшивки карниза (рис. 4.29).
