Слой пароизоляции, препятствующий диффузии водяных паров из отапливаемых помещений внутрь наружных ограждающих конструкций, следует располагать вблизи от их внутренних поверхностей (со стороны отапливаемого помещения). В конструкциях с утеплителем, укладываемым в несколько слоев, слой пароизоляции допускается располагать внутри конструкции, но таким образом, чтобы расчетная зимняя температура внутри конструкции в месте расположения этого слоя была выше точки росы воздуха помещения.

Слой изоляции, препятствующий утечке внутреннего воздуха и переносу водяных паров внутрь наружных ограждающих конструкций вместе с эксфильтрационным воздухом, может располагаться в любом месте по сечению конструкций. Рекомендуется в каркасных конструкциях использовать для воздухоизоляции материалы, обладающие одновременно низкой паропроницаемостью (например, полиэтиленовая пленка толщиной не менее 0,15 мм). В этом случае один слой такого материала обеспечивает пароизоляцию и защиту от утечек внутреннего воздуха.

Основное требование, которое предъявляется к защите от воздухопроницания ограждающих конструкций дома, – ее непрерывность, обеспечиваемая как путем создания воздухоизоляционных слоев в ограждающих конструкциях, так и проведением мероприятий по изоляции мест соединения элементов конструкций между собой и мест пропуска трубопроводов и других элементов инженерных сетей через конструкции дома. При проектировании домов и их строительстве должно быть обращено особое внимание на тщательное выполнение имеющихся технологических инструкций в части обеспечения непрерывности воздухоизоляции.

При расположении воздухоизоляционного слоя, одновременно служащего пароизоляцией, внутри конструкции создаются более благоприятные условия для обеспечения непрерывности воздухоизоляции дома.

Для защиты от проницания внутрь наружных стен наружного воздуха, которое может происходить в случаях, когда давление воздуха снаружи дома превышает давление воздуха внутри, следует с наружной стороны утеплителя располагать слои материалов с низкой воздухопроницаемостью. Эти слои не должны препятствовать удалению водяных паров из конструкции наружу.

Во всех случаях, когда в конструкциях используются материалы, обладающие сопротивлением воздухопроницанию более 0,25 (м 2ч Па)/кг и сопротивлением паропроницанию более 0,17 (м 2ч • Па)/мг, слои из таких материалов во избежание появления конденсата внутри конструкций должны располагаться:

♦ вблизи от их внутренних поверхностей (со стороны отапливаемого помещения);

♦ внутри многослойной конструкции – в плоскости, где соотношение между суммой сопротивлений теплопередаче всех слоев (включая обшивки и облицовки) с наружной стороны от этой плоскости R рни суммой сопротивлений теплопередаче всех слоев с внутренней стороны от нее R рвбудет не менее значения, указанного в табл. 4.36;

♦ в конструкциях с воздушной прослойкой, вентилируемой наружным воздухом, – с внешней стороны этой прослойки.

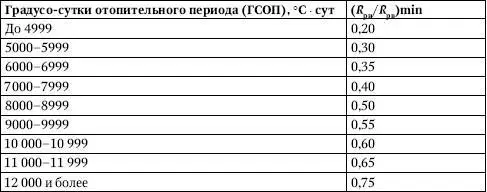

Таблица 4.36.Градусо-сутки отопительного периода и значения теплозащиты

Примечание.Число градусо-суток отопительного периода для конкретного района строительства определяется в соответствии с п. 2.1 СНиП II-3.

Для обеспечения требуемого сопротивления воздухопроницанию ограждающих конструкций они должны включать слои из материалов с достаточно низкой воздухопроницаемостью (табл. 4.37).

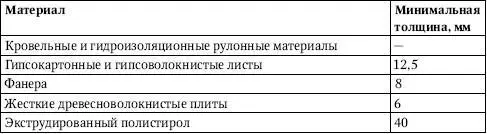

Таблица 4.37.Материалы, обеспечивающие защиту от воздухопроницания

При использовании в конструкциях слоев из материалов, характеристики воздухопроницаемости которых неизвестны, их соответствие должно быть подтверждено результатами испытаний конструкций согласно ГОСТ 25891.

Воздухопроницаемость окон и балконных дверей, используемых при строительстве домов, не должна при испытаниях превышать 3,5 м 3/ч м 2при разности давлений 10 Па.

Для защиты от проницания наружного воздуха внутрь утепленных наружных стен в их конструкции предусматривается устройство наружной защитной обшивки стенового каркаса, водовоздухозащитного слоя и облицовочного слоя или наружной штукатурки.

Наружную защитную обшивку стенового каркаса предусматривают в тех случаях, когда требуется защита от влаги утепляющего слоя, а также когда под наружную облицовку требуется устройство сплошного основания (сплошной обрешетки). Для применения в качестве наружной защитной обшивки каркаса должны использоваться обшивочные материалы (см. табл. 4.12), низкая водо-и воздухопроницаемость которых обеспечивается либо свойствами самих материалов, либо за счет наклейки в заводских условиях на наружную поверхность плит и листов из таких материалов полиэтиленовой пленки или фольги.

Стыки листов или плит наружной защитной обшивки стенового каркаса должны быть заполнены герметиком. Пиломатериалы в наружной защитной обшивке должны быть уложены с соединением в шпунт. В случае использования для наружной защитной обшивки теплоизоляционных материалов с наклеенным слоем фольги или полиэтиленовой пленки стыки листов или плит должны оставляться незаполненными.

В случаях, когда наружная защитная обшивка стенового каркаса не предусматривается, а также в случаях, когда наружная защитная обшивка стенового каркаса выполняется из материалов на древесной основе (например, из фанеры, древесностружечных плит, пиломатериалов), требуется устройство водовоздухо-защитного слоя, укладываемого по внешней стороне утеплителя, а при наличии защитной обшивки – по ее внешней поверхности.

Водовоздухозащитный слой выполняется из специального водовоздухо-защитного материала (например, полиолефин, перфорированный полиэтилен), обладающего низкой водо– и воздухопроницаемостью, но проницаемого для водяных паров, уложенного не менее чем в два слоя непосредственно по утеплителю и не менее чем в один слой – по поверхности наружной защитной обшивки каркаса. По поверхности наружной защитной обшивки допускается устраивать водовоздухозащитный слой из пергамина. Материалы для устройства водовоздухозащитного слоя должны обладать собственной паропроницаемостью не менее 0,61 и не более 5,0 мг/(Па ч м 2).

Примеры размещения наружных защитных обшивок и водовоздухозащитных слоев в конструкциях наружных стен приведены на рис. 4.30.
