Если для устройства воздухоизолирующих слоев применяются воздухонепроницаемые жесткие листовые материалы, все их стыки должны быть загерметизированы. Если же используются гибкие листовые материалы, все смежные листы при их стыковке друг с другом должны быть заделаны герметично или перекрыты внахлест (длина нахлестки не менее 100 мм), а также прикреплены скобками к элементам каркаса или обрешетке.

Воздухоизолирующие слои, размещенные в наружных стенах, полах, перекрытиях, крышах, не должны прерываться в местах примыкания указанных конструкций к внутренним стенам и друг к другу.

Повреждения воздухоизолирующего слоя, возникающие при установке дверей, окон, распределительных коробок, протяжке электропроводки, кабелей, монтаже трубопроводов или сети воздуховодов, должны устраняться герметизацией соответствующих поврежденных мест, чтобы обеспечить сплошность слоя по всей его поверхности.

Люки-лазы в ограждающих конструкциях, где имеются воздухоизолирующие слои, должны быть по всему периметр у проема уплотнены для предотвращения фильтрации воздуха.

Зазоры между ограждающими конструкциями и проходящими сквозь них дымовыми трубами или вентиляционными стояками, создающие опасность фильтрации воздуха из внутренних помещений дома в толщу стен, чердачных перекрытий, крыш, должны быть надежно загерметизированы негорючим материалом.

Для обеспечения расчетного сопротивления паропроницанию утепленных ограждающих конструкций дома (стен, полов, перекрытий, крыш) в многослойных ограждающих конструкциях необходимо предусмотреть специальные паро-изоляционные слои, минимальное расчетное сопротивление паропроницанию которых должно определяться с учетом сопротивления паропроницанию других слоев в этой конструкции (например, слоев теплоизоляции, водовоздухозащитного слоя, элементов обшивок каркаса и облицовок).

Для обеспечения пароизоляции рекомендуется использовать полиэтиленовую пленку толщиной не менее 0,15 мм, укладываемую в стенах и перегородках преимущественно под облицовочным слоем со стороны отапливаемого помещения, в чердачном перекрытии – по верху подшивки потолка, а в перекрытии над неотапливаемым подвалом или подпольем – под черным полом. Если черный пол устраивается из листов фанеры, плотно пригнанных в стыках, специальный пароизоляционный слой можно не устраивать.

При использовании в наружной защитной обшивке и (или) облицовке наружных стен материалов (металл, винил, фанера и т. п.) с собственной низкой паропроницаемостью во избежание появления конденсата в толще стены специальные пароизоляционные слои или покрытия в стене должны обладать еще меньшей паропроницаемостью.

При использовании в конструкциях пароизоляционных покрытий или слоев из материалов, характеристики паропроницаемости которых неизвестны, их следует определять по результатам испытаний.

Во избежание нарушения сплошности пароизоляционного слоя на наружных стенах дома не рекомендуется располагать оконечные устройства электрораспределительной сети (выключатели, электророзетки). Если установка таких устройств неизбежна, их следует устанавливать на дополнительной накладке из полиэтилена, тщательно приклеенной к основному пароизоляционномуслою и деревянному элементу каркаса при помощи нетвердеющей битумной мастики. Накладка к основному пароизоляционномуслою может приклеиваться также при помощи упаковочной липкой ленты.

К наружной отделке (облицовке) наружных стен дома предъявляются требования по защите от проникновения внутрь конструкции атмосферной влаги и воздуха.

Конструкция наружной отделки (облицовки) наружных стен дома включает наружную защитную обшивку каркаса стены и водовоздухозащитный слой, собственно отделочные (облицовочные) слои, стыки элементов наружных стен, устройства по отводу проникшей за облицовку атмосферной влаги и воздушные прослойки, необходимые для обеспечения защиты деревянных элементов конструкции и утеплителей от намокания.

В водовоздухозащитном слое из перфорированной бумаги все швы листов должны быть проклеены липкой лентой.

При устройстве водовоздухозащитного слоя из пергамина (по наружной защитной обшивке каркаса материалами на древесной основе) листы пергамина следует крепить в горизонтальном направлении с нахлестом верхних листов на нижние не менее 100 мм.

Настоящий подраздел содержит описание работ по облицовке каменной кладкой (из кирпича, стеновых камней или бетонных блоков) наружных стен высотой над фундаментом не более 11 м при небетонных конструкциях крыши и перекрытий.

Каменная кладка должна выполняться в соответствии с технологическими инструкциями и стандартами на применяемые материалы.

Каменная кладка облицовки должна опираться на каменную или бетонную опору (стену подвала или цоколя) или на деревянную балку, обработанную стойкими антисептиками.

Кладка либо должна быть выполнена с перевязкой швов, либо усиливается арматурными сетками или двумя стальными стержнями диаметром не менее 4 мм, размещаемыми в горизонтальных швах не более чем через 450 мм по высоте.

Каменная кладка облицовки должна иметь толщину не менее 90 мм и выполняться из сплошных стеновых камней с полностью заполненными раствором швами.

Между облицовкой и защитной обшивкой каркаса необходимо оставлять зазор не менее 25 мм. Рекомендуется принимать его равным 38 мм.

Каменная кладка облицовки, опирающаяся на несущие опорные элементы, должна крепиться к деревянному каркасу стены металлическими анкерами (рис. 4.33), которые должны быть стойкими к коррозии любого вида, иметь толщину не менее 0,8 мм и ширину не менее 22 мм, а также форму, обеспечивающую прочное механическое сцепление с кладкой.

Требования к размещению анкеров даны в табл. 4.38.

Анкеры должны быть изогнуты под прямым углом на расстоянии не более 6 мм от оси отверстия под шуруп и крепиться стойкими к коррозии шурупами диаметром 3 мм или оцинкованными гвоздями с насечкой диаметром 3,4–3,9 мм, входящими в массив дерева не менее чем на 60 мм.

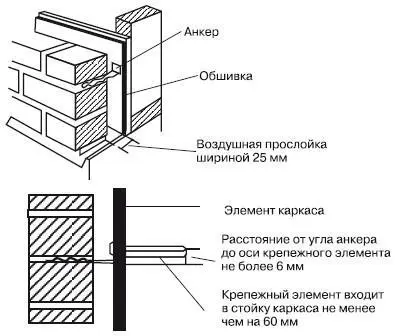

Рис. 4.33.Анкеры в каменной облицовке

Таблица 4.38.Требования к размещению анкеров в каменной кладке облицовки
